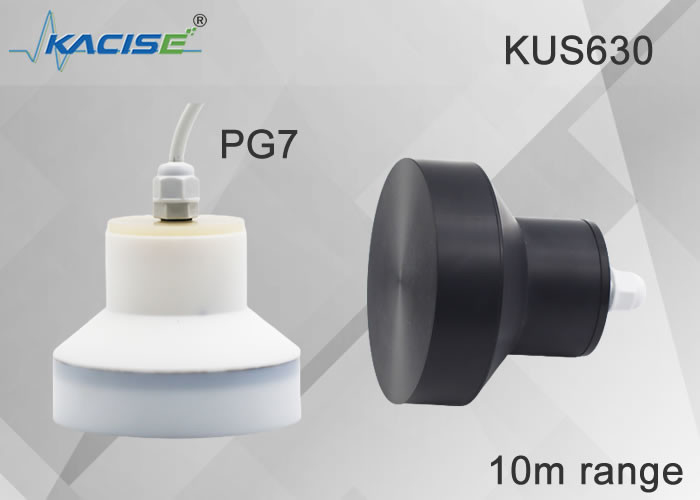

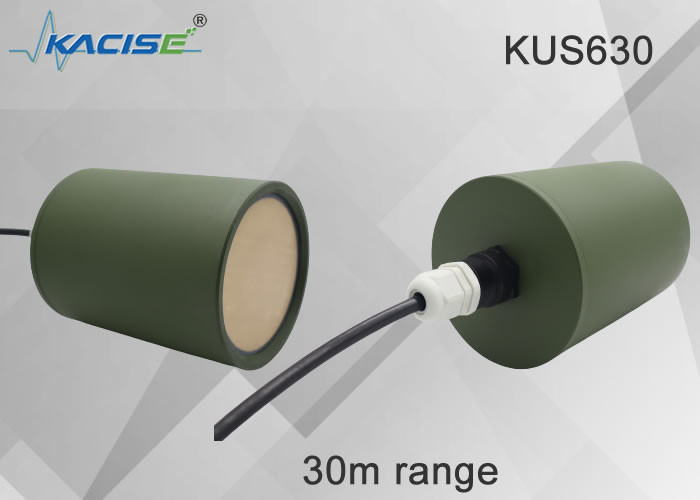

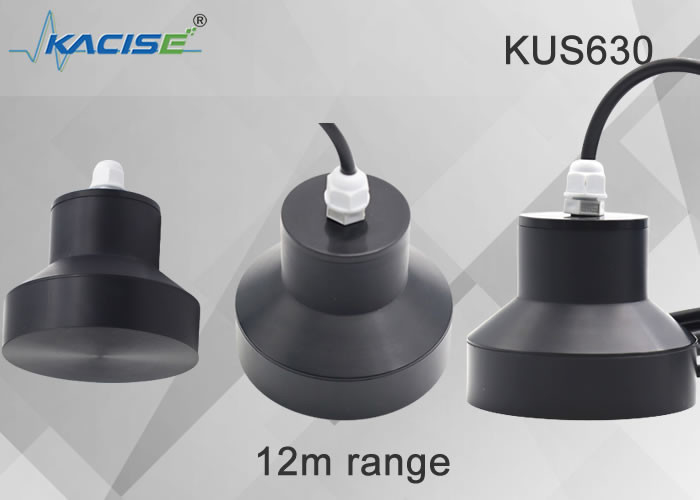

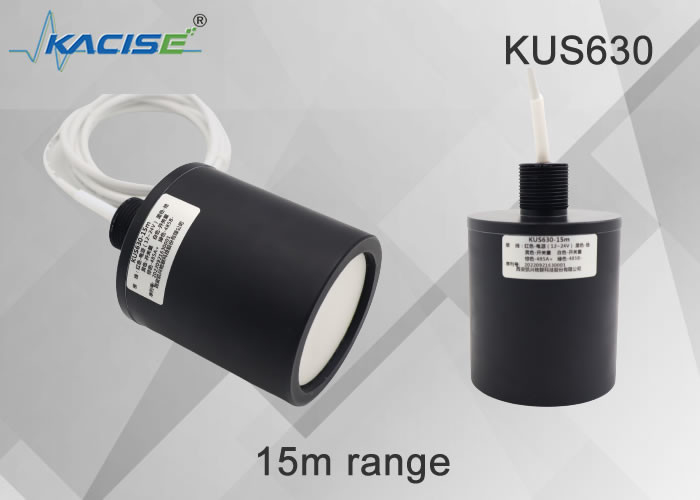

Medidor de nível ultrassônico da série KUS630
1.Características
- Algoritmo de filtragem sofisticado para excluir medições espúrias
- Uma variedade de seleção de algoritmo de condições de trabalho para garantir a precisão da medição
- Proteção de segurança contra surtos piezoelétricos
- Velocidade do som automática e compensação de temperatura
- Exibição da curva de eco, útil para depuração no local e detecção de falhas
- Função de auto-inspeção, informações ricas de auto-inspeção, conveniente para os usuários repararem e depurarem
- A relação de faixa é expandida para evitar que o valor medido exceda a faixa e cause erros de julgamento
2. Descrição do produto
Substitua o radar de alto custo.
3. Dimensões
A unidade no diagrama é mm
4. Conexões elétricas e definições de sinais
| Ordem de linha |
Ccor |
Dfinalização |
| 1 |
Vermelho |
O poder é positivo |
| 2 |
Preto |
terra de retorno de energia |
| 3 |
Amarelo |
Saída analógica, saída de tensão, saída do interruptor de saída de corrente |
| 4 |
Azul |
RS485 A+ ou uart TXD |
| 5 |
Verde |
RS485 B- ou uart RXD |
| Cor do cabo |
Ordem de linha |
Descrever |
Observação |
| vermelho |
1 |
distribuído por |
Entrada de tensão ampla de 3,3V-30V |
| Preto |
2 |
GND |
|
| amarelo |
3 |
Alternar saída |
Terminal do interruptor, capacidade de carga 1A 60V, suporta até duas saídas do interruptor com lógica independente, os dois terminais são os dois contatos do interruptor, não distinguem entre pólos positivos e negativos e podem ser conectados à vontade. |
| Branco |
4 |
Alternar saída |
| Castanho |
4 |
RS485A+ |
|
| verde |
5 |
RS485B- |
|
5. Descrição do parâmetro
| Mmodelo:KUS630 |
| Faixa de medição |
0,8m... 20m
|
|
Ponto cego
|
0 ... 0,6m (a área de trabalho instável está dentro de 0,6m, não é recomendado trabalhar nesta faixa);a versão mínima de área cega de 0,3 m pode ser alcançada, o que precisa ser personalizado. |
| Tensão de alimentação |
3,3 ... 24 V CC, ondulação 10 %SS |
|
corrente de trabalho
|
≤ 45 mA (velocidade de medição mais rápida)
Versão de baixo consumo de energia, o consumo de energia do sono é inferior a 0,3mA, o consumo de energia de envio é de 20mA (menos de 2ms) e o consumo de energia de recebimento não é superior a 8mA (menos de 150ms)
|
|
Sinal de saída
|
1:Saída analógica programável 0-10V.
2: saída RS485.
3: saída serial Uart
Saída 4:4-20mA
5: Mude a saída
|
| Precisão da medição |
≤1% |
| Compensação de temperatura |
sim |
condições de trabalho
| Temperatura de trabalho |
-25…70℃(248...343K) |
| Temperatura de armazenamento |
-40…85℃(233...358K) |
outras instruções
| Conexão elétrica |
Cabo de 5 núcleos (saída analógica), cabo de 6 núcleos (saída de comutação); |
| Aula de proteção |
IP68 |

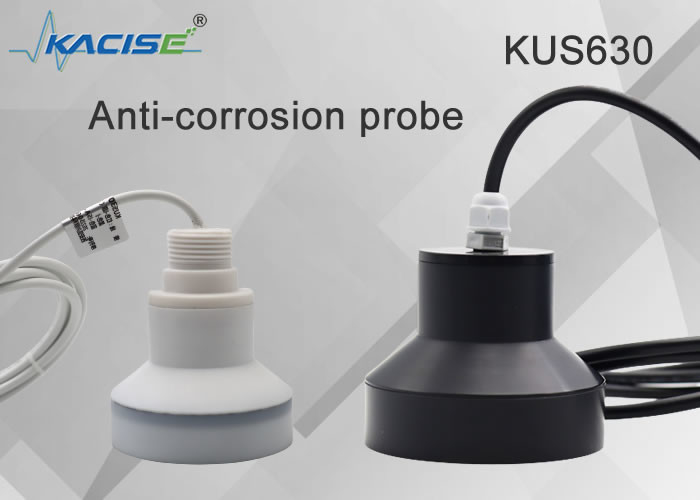

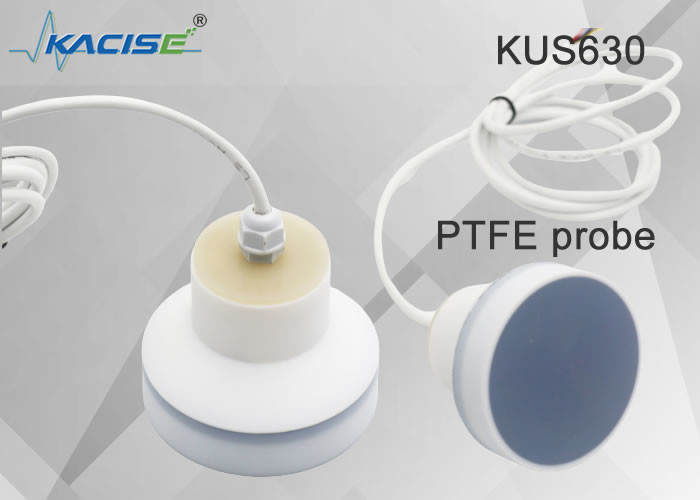

| Material da casca |
PVDF/PTFE |
6.Ocasiões aplicáveis:
Bueiros, tanques de água de fábrica, tanques, engenharia municipal, água encanada, tratamento de esgoto, conservação de água e energia hidrelétrica, ferro e aço, minas de carvão, eletricidade, petroquímica, rios e lagos urbanos, indústrias de transporte e processamento de alimentos.
7. Informações sobre pedidos
| KUS |
Mmodelo |
Osaída |
Rraiva |
Descrever |
| |
630 |
Personalização de suporte |
| Personalizado |
| |
0-10V |
Saída analógica 0-10V |
| 0-5V |
Saída analógica 0-5V |
| 0-3V |
Saída analógica 0-3V |
| 4-20mA |
Saída analógica de 4-20mA |
| SO |
Alternar saída |
| Uart |
Protocolo MODBUS RTU de saída serial Uart |
| RS485 |
Protocolo MODBUS RTU de saída RS485 |
| |
XXX mm |
XXX mm significa a distância máxima de medição
(padrão 1000mm)
|
| KUS |
630 |
RS485 |
10000mm |
|
8. Parâmetros que você precisa saber
1. O tipo de meio a ser medido (líquido ou sólido, nome específico, água limpa, esgoto, lama, gasolina, diesel, tolueno, dióxido de enxofre, etc.) Se for líquido, se há vapor, névoa, espuma, ondas, agitando, objetos flutuantes na superfície líquida;se sólido, se há poeira.
2. A temperatura e a pressão do meio.
3. A corrosividade do meio.Se for colocado em uma jarra, é necessário saber se o material da jarra possui revestimento anticorrosivo.
4. A faixa de medição é de alguns metros e o ponto cego é necessário.
5. Ambiente de trabalho: como piscinas abertas, piscinas com tampas, tanques horizontais, tanques verticais, tanques esféricos, se o tanque está à pressão atmosférica, etc.
6. Tensão de trabalho: 24VDC, opcional 220VAC pode ser personalizado 12VDC/9VDC alimentação comum.
7. Sinal de saída: corrente de 4～20mA 485/0-3V, saída de tensão de 0-5V/saída de relé.
9. Forma do equipamento: se precisa ter display;peça única ou tipo split.
