Sensor de nível capacitivo de gotas para medição de níveis de alta temperatura com faixa de pressão -0,1MPa ∼32MPa

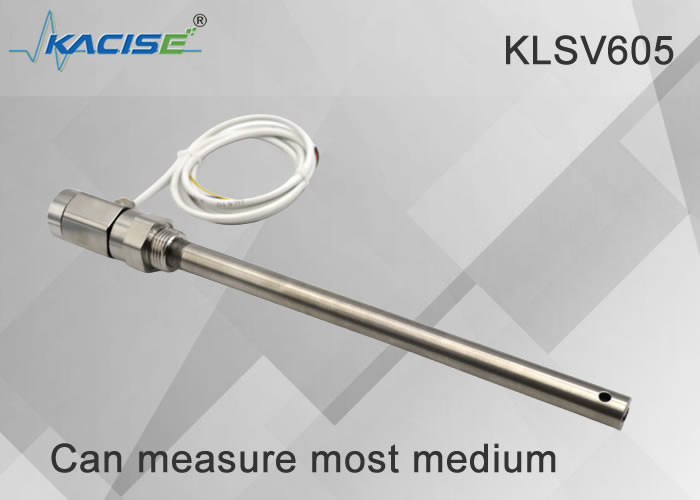

O sensor de nível capacitivo da série gotejador KLSV605 é um transmissor de nível de líquido de alto desempenho projetado para aplicações industriais. Este sensor robusto não possui peças móveis, garantindo confiabilidade excepcional e estabilidade a longo prazo. Ele opera de forma eficaz em ambientes desafiadores, não sendo afetado por vapor d'água, poeira ou condensação.

O sensor capacitivo de nível de líquido consiste em dois componentes principais: a sonda do sensor e a unidade transmissora. O diagrama ilustra:

• UM:Sonda do sensor que se estende até o recipiente ou tubo de medição
• B e C:Flanges de conexão de fase gasosa e fase líquida para interface de equipamentos
• D:Cilindro de medição que forma capacitância com o eletrodo do sensor
• E:Flange de drenagem para limpeza periódica para manter a precisão da medição
• F:Unidade transmissora que converte alterações de capacitância em sinais padrão de 4-20mA

A instalação é simples – basta conectar os flanges da fase gás-líquido aos flanges do equipamento correspondentes usando juntas e parafusos. Certifique-se de que o interior dos tubos esteja limpo e que as superfícies de vedação estejam intactas antes da instalação.

Para aplicações em caldeiras de alta temperatura, o transmissor é posicionado abaixo do sensor com uma seção de dissipação de calor para proteger os componentes eletrônicos. Observe a configuração exclusiva do braço de 90 graus que evita vazamento de meio em direção ao transmissor.

• Verifique toda a documentação do produto antes da instalação
• Garanta um aterramento adequado com resistência<4Ω
• Use barreiras de segurança para sistemas de comunicação 485
• Implementar medidas eficazes de proteção contra raios
• Manuseie com cuidado – evite impactos ou desmontagem não autorizada
• Armazene em local fresco e seco quando não estiver em uso
