| Lugar de origem: | China |
| Marca: | Kacise |
| Número do modelo: | KUS630C |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | 15*15*10 cm, 1,2 kg |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Variar: | 15m | Resultado: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Fonte de energia: | 3.3-24 V | Corrente de trabalho: | ≤45mA |
| Compensação de temperatura: | Sim | Temperatura de trabalho: | -25… 70℃ (248… 343K) |
| Aula de proteção: | IP68 | Material da casca: | PVDF |
| Precisão de Medição: | ≤1% | ||
| Realçar: | Sensor ultrassônico do sistema de alarme de carro,sensor transdutor ultrassônico KUS630C,sensor ultrassônico do medidor de distância do carro |
||

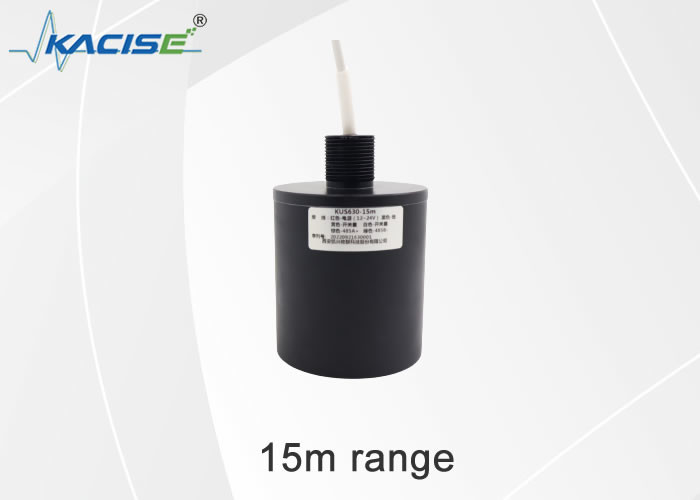

Medidor de nível ultrassônico da série KUS630
1.Características
2. Dimensões
A unidade no diagrama é mm.
3.Conexões elétricas e definições de sinais
| Ordem de linha | Ccor | Dfinalização |
| 1 | Vermelho | O poder é positivo |
| 2 | Preto | terra de retorno de energia |
| 3 | Amarelo | Saída analógica, saída de tensão, saída do interruptor de saída de corrente |
| 4 | Azul | RS485 A+ ou uart TXD |
| 5 | Verde | RS485 B- ou uart RXD |
| Cor do cabo | Ordem de linha | Descrever | Observação |
| vermelho | 1 | distribuído por | Entrada de tensão ampla de 3,3V-30V |
| Preto | 2 | GND | |
| amarelo | 3 | Alternar saída | Terminal do interruptor, capacidade de carga 1A 60V, suporta até duas saídas do interruptor com lógica independente, os dois terminais são os dois contatos do interruptor, não distinguem entre pólos positivos e negativos e podem ser conectados à vontade. |
| Branco | 4 | Alternar saída | |
| Castanho | 4 | RS485A+ | |
| verde | 5 | RS485B- |
4. Descrição do parâmetro
| Mmodelo:KUS630 | |
| Faixa de medição |
0,8m... 15m |
|
Ponto cego |
0 ... 0,6m (a área de trabalho instável está dentro de 0,6m, não é recomendado trabalhar nesta faixa);a versão mínima de área cega de 0,3 m pode ser alcançada, o que precisa ser personalizado. |
| Tensão de alimentação | 3,3 ... 24 V CC, ondulação 10 %SS |
|
corrente de trabalho |
≤ 45 mA (velocidade de medição mais rápida) Versão de baixo consumo de energia, o consumo de energia do sono é inferior a 0,3mA, o consumo de energia de envio é de 20mA (menos de 2ms) e o consumo de energia de recebimento não é superior a 8mA (menos de 150ms) |
|
Sinal de saída |
1:Saída analógica programável 0-10V. 2: saída RS485. 3: saída serial Uart Saída 4:4-20mA 5: Mude a saída |
| Precisão da medição | ≤1% |
| Compensação de temperatura | sim |
condições de trabalho
| Temperatura de trabalho | -25…70℃(248...343K) |
| Temperatura de armazenamento | -40…85℃(233...358K) |
outras instruções
| Conexão elétrica | Cabo de 5 núcleos (saída analógica), cabo de 6 núcleos (saída de comutação); |
| Aula de proteção | IP68 |
| Material da casca | PVDF |
5. Informações sobre pedidos
| KUS | Mmodelo | Osaída | Rraiva | Descrever |
| 630C | Personalização de suporte | |||
| Personalizado | ||||
| 0-10V | Saída analógica 0-10V | |||
| 0-5V | Saída analógica 0-5V | |||
| 0-3V | Saída analógica 0-3V | |||
| 4-20mA | Saída analógica de 4-20mA | |||
| SO | Alternar saída | |||
| Uart | Protocolo MODBUS RTU de saída serial Uart | |||
| RS485 | Protocolo MODBUS RTU de saída RS485 | |||
| XXX mm |
XXX mm significa a distância máxima de medição (padrão 15000mm) |
|||
| KUS | 630 | RS485 | 15000mm | |

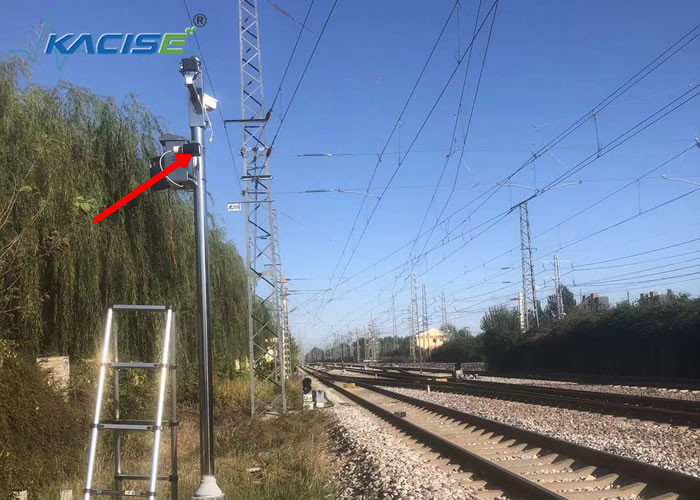

6.Aplicativo
