Name: Sensor de distância do medidor de proximidade por ultra-som da série KUS3000 com classe de proteção IP66
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000
Price: 1,000.10 USD
Availability: InStock

Para casa > produtos > sensor ultrassônico do transdutor >

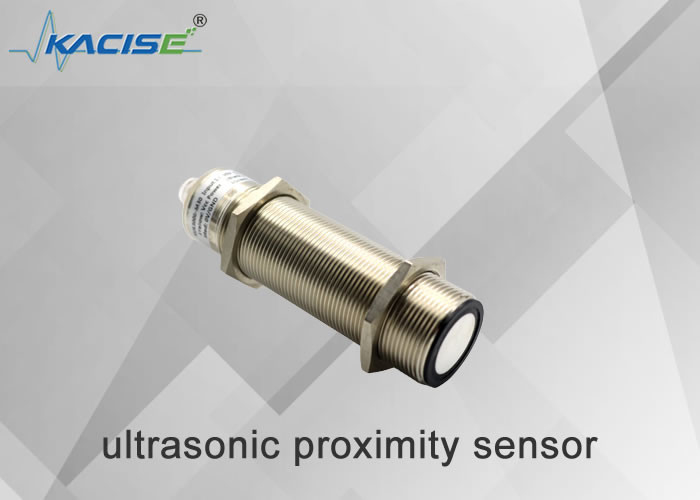

Sensor de distância do medidor de proximidade por ultra-som da série KUS3000 com classe de proteção IP66

Sensor de medidor de distância de proximidade ultrassônico

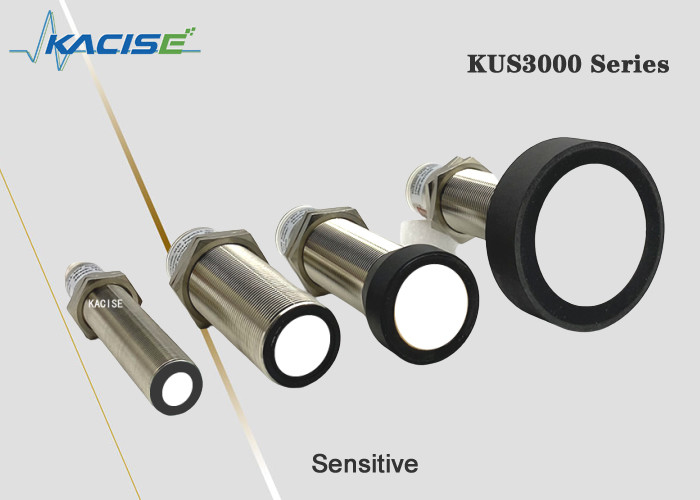

sensor de transdutor ultrassônico da série KUS3000

sensor de medidor de distância ultrassônico

Lugar de origem:

China

Marca:

Kacise

Certificação:

Número do modelo:

KUS3000

Contacte-nos

Solicite um orçamento

Detalhes do produto

Distância:

1m~12m

Produção:

4~20mA/NPN/PNP/RS485

Classe de protecção:

IP66

Fornecimento de energia:

13-30V

Materiais:

Cobre folheado a níquel

Temperatura:

-25~70℃

Precisão:

≤ 1%

Destacar:

Sensor de medidor de distância de proximidade ultrassônico

sensor de transdutor ultrassônico da série KUS3000

sensor de medidor de distância ultrassônico

Termos de pagamento e envio

Quantidade de ordem mínima

Preço

negociável

Detalhes da embalagem

15*20*15cm, 0.3kg

Tempo de entrega

5-8 dias úteis

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Sensor de distância subaquática KUS-W80 200 kHz Transdutor de frequência e corrente de baixa carga para medição de distância subaquática

Obtenha o melhor preço

Sensor de distância subaquático KUS-W50 Proteção contra polaridade inversa e área cega de 0,6 m para monitoramento subaquático sem problemas

Obtenha o melhor preço

Sensor de comunicações subaquáticas por ultra-som KWD200

Obtenha o melhor preço

Sonar de escaneamento de 360 graus KWD400 de alta precisão Consumo de energia ≤ 12 W

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

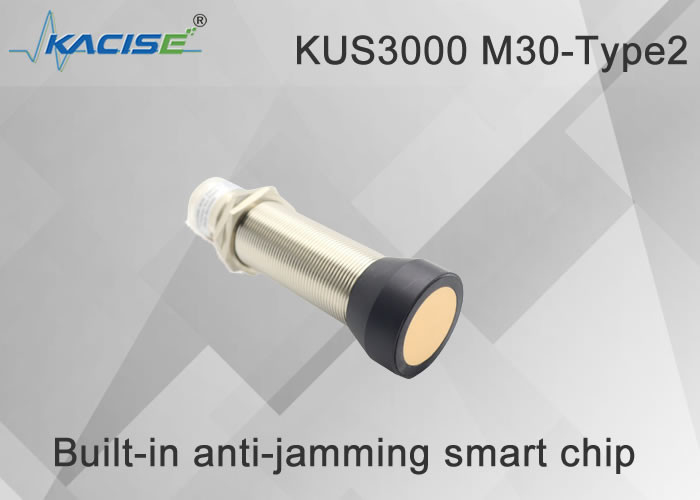

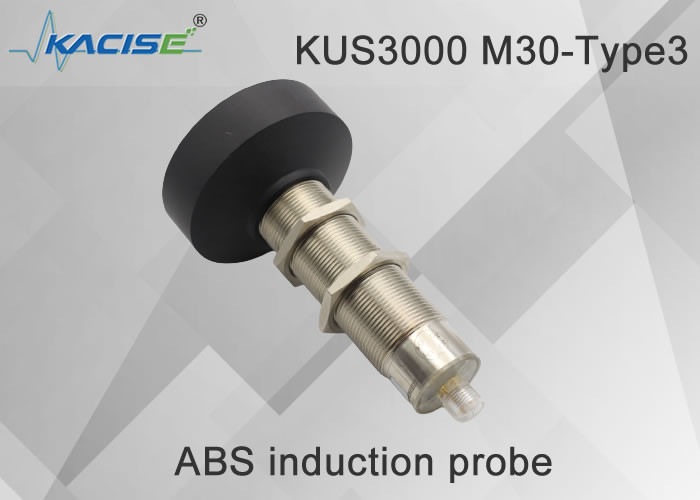

KUS3000 M30-Type3 Medidor de nível ultrasónico

Sensor de distância do medidor de proximidade por ultra-som da série KUS3000 com classe de proteção IP66 0

Compacto e durável
Modelos específicos da IoT
Alta resolução e pequena zona morta

1Estrutura dimensional

A unidade é mm.

Sensor de distância do medidor de proximidade por ultra-som da série KUS3000 com classe de proteção IP66 1

2Interface elétrica

Sensor de distância do medidor de proximidade por ultra-som da série KUS3000 com classe de proteção IP66 2

Nota: Este produto tem duas especificações de cabos, e as instruções de fiação dos cabos das duas especificações são as seguintes:

Cabos de tipo A		Cabos do tipo B
Pin1	Castanho	Pin1	Amarelo
Pin2	Branco	Pin2	Negro
Pin3	Azul	Pin3	Vermelho
Pin4	Negro	Pin4	Verde

A mistura de cabos por defeito baseia-se nas especificações recebidas pelo cliente

3Parâmetro técnico

Modelo	KUS3000 M18 KUS3000 M30-Type1, M30-Type2, M30-Type3
Faixa de medição	0.15~1m/0.2~2m/0.3~4m/0.4~6m/0.6~12m
Tensão de alimentação	13... 30 VDC, podem ser personalizados os requisitos especiais de grande tensão
sinal de saída	1.4-20mA/NPN/PNP/TTL; 2. Modbus RS485.
Corrente sem carga I0	≤ 45 mA
corrente de sobrecarga Ie	200 mA, protecção contra polaridade inversa, protecção contra curto-circuito
Consumo de energia I0	≤ 15 mA, estado de repouso ≤ 1 mA, alarme de porta serial
Repetitividade	≤ 1%
Intervalo de compensação de temperatura	-40...85°C
Temperatura do ambiente de trabalho	-25...70°C (248...343K)
Temperatura de armazenamento	-40...85°C (233...358K)
Frequência de comutação f	≤ 13 Hz de alta frequência pode ser personalizada
Nível de protecção	IP66, outros podem ser personalizados
Material de concha	de cobre niquelado, outros podem ser personalizados
Conector	Conector V1 (M12×1), de 4 pines
Tensão de alimentação	3.3-12 DC, ondulação 10% SS

Luz indicadora

Luz LED azul

A luz azul pisca para indicar que a calibração pode ser realizada.A luz azul vai piscar dentro de 5 minutos após a energia é ligadaApós 5 minutos, a luz azul está sempre acesa para indicar que o sensor não pode receber o comando Calibração. .

Lâmpada LED

Utiliza-se para indicar se o objeto medido é detectado.e ele pode ser mudado para o próximo estado de calibração.

Luz LED vermelha

No estado normal de funcionamento, a luz vermelha não está acesa e a luz vermelha está acesa para indicar que há uma falha.

Durante o processo de calibração, a luz vermelha piscando indica que o sensor bloqueia o estado de perda de eco ou infinito atual e o usuário pode alternar para o próximo estado de calibração.

Nota: Quando o produto M18 e o produto M30 têm uma saída analógica de 4-20mA, o método de ligação do contador é diferente do do produto 550,600.Uma vez que o terminal de saída dos produtos M18 e M30 é alimentado por VDD, tal como mostrado na figura 1, o contador deve ser ligado à porta de alimentação.

Sensor de distância do medidor de proximidade por ultra-som da série KUS3000 com classe de proteção IP66 3

Figura 1 Diagrama do circuito de alimentação de saída

Sensor de distância do medidor de proximidade por ultra-som da série KUS3000 com classe de proteção IP66 4

Figura 2 Diagrama esquemático do método de ligação

4Informações de encomenda

KUS	Tipos de	produção		Distância	Descrever

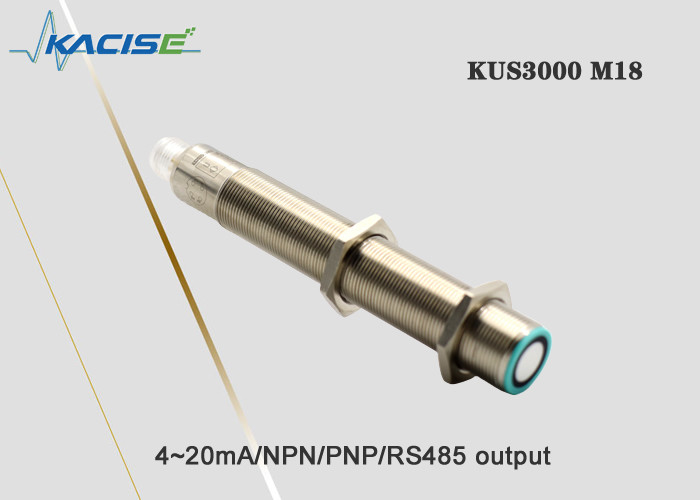

	M18	Casa M18, alcance máximo de medição é de 1 metro
	M30-tipo 1	M30 Faixa máxima de medição é de 2 metros
	M30-tipo 2	M30 alcance máximo de medição é de 3 metros
	M30-tipo 3	M30 gama máxima de medição é de 6 metros, 8 metros podem ser personalizados
	Personalizado	Shell suporta a personalização do usuário
		NPN	saída como NPN
		PNP	Output em PNP
		10Votação	A saída é analógica 0-10V, a necessidade de alimentação é superior a 11V
		5Vout	A saída é analógica 0-5V, a necessidade de alimentação é superior a 6V
		MAout	A saída é analógica 4-20mA
		RS485	A saída é o protocolo RS485 Modbus, consulte o manual da interface do software para uma descrição específica.
			XXX mm		O cliente especifica o intervalo linear ou intervalo de interrupção, que pode ser definido na fábrica
KUS	M30	RS485	6000 mm

5Aplicação
