KCS501XMódulo infravermelho de CO2
Tabela 1 Histórico da versão
| versão |
encontro |
Descrição |
| V1.0 |
12/10/2016 |
V1.0 lançada |
| V2.2 |
06/03/2018 |
Adaptar as modificações de atributos do produto |
Índice
1. Visão Geral............................................... ................................................ ............ 4
2. Parâmetros técnicos.............................................. ......................................... 5
3. Desenho de cotas estruturais.................................. ...................................... 6
4. Saída de sinal.............................................. .............................错误!未定义书签.
5. Instruções de instalação.............................................. ................................................ ... 7
6. Aspectos que devem ser observados na manutenção ....................................... ............. 7
7. Instruções de pedido.............................................. ................................................ ....... 7
8. Informações do Pedido........................................... ................................................ ........... 8
9. Detalhes de contato.............................................. ................................................ ............. 9
O KCS501X é um módulo de detecção de gás baseado no princípio de absorção de infravermelho NDIR, adequado para detectar a concentração de dióxido de carbono em ambiente de gás à temperatura ambiente.
O KCS501X adota uma cavidade óptica patenteada, fonte de luz importada e detector de canal duplo para obter compensação de referência de caminho óptico duplo no espaço.O KCS501X tem boa seletividade, sem dependência de oxigênio e longa vida útil.
O KCS501X possui UART, saída digital IIC, saída de tensão analógica e modo de saída de frequência PWM, o que é conveniente para os clientes escolherem as aplicações;O KCS501X fornece calibração de zero, calibração de sensibilidade e comandos de calibração de ar limpo e fornece aos clientes um pino MCDL calibrado manualmente para facilitar a calibração de zero relativo do módulo do sensor usando ar limpo de fluxo livre externo.O KCS501X adota o método de ventilação por difusão, que possui uma velocidade de difusão rápida.
O KCS501X pode ser amplamente utilizado no controle de ar fresco HVAC, monitoramento da qualidade do ar interno, monitoramento do processo de produção agrícola e pecuária, pode ser instalado em edifícios inteligentes, sistemas de ventilação, robôs, automóveis e outras aplicações.Também pode ser aplicado a outros espaços confinados para monitoramento da qualidade do ar.
KCS501X difuso vista exterior

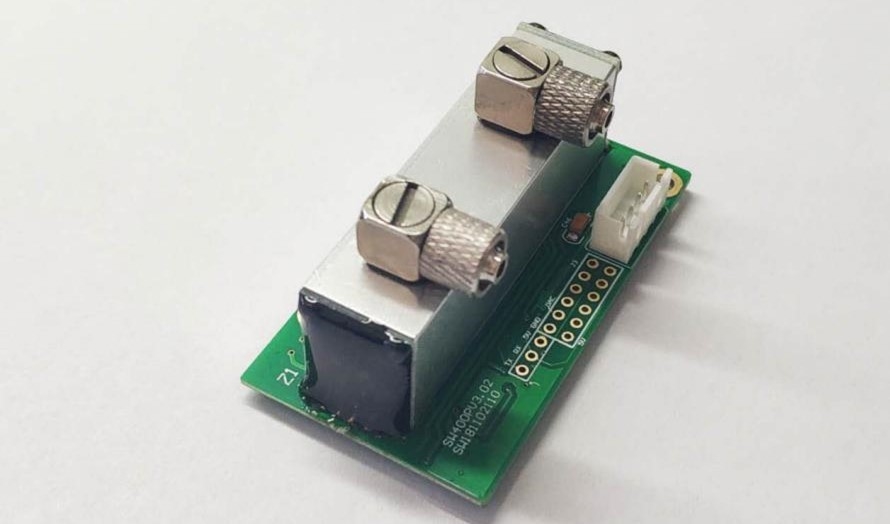

sucção da bomba KCS501X vista exterior
| parâmetro |
símbolo |
mínimo |
Valores tipicos |
máximo |
unidade |
| Temperatura de armazenamento |
Tstg |
-20 |
- |
80 |
°C |
| Temperatura de operação |
TUMA |
-20 |
|
60 |
°C |
| Umidade operacional |
HUMA |
0 |
|
90 |
% UR |
| Pressão do trabalho |
PUMA |
0,8 |
|
1.2 |
atm |
| Tensão de alimentação |
Vs |
5 |
5 |
5.5 |
V |
| Corrente operacional máxima |
EUmáximo |
|
120 |
150 |
mA |
| Fonte de luz atual |
EUmédia |
|
60 |
70 |
mA |
| Hora de aquecimento |
tcaloroso |
90 |
120 |
180 |
segundo |
| T90 |
difusão |
- |
20 |
40 |
segundo |
| repetibilidade |
zero |
|
|
<±50 |
|
ppm |
| 50% FE |
- |
|
<±5% do valor medido |
- |
|
| vida útil |
|
3 |
10 |
15 |
ano |
Unidade: mm
Difusão
Tipo de bomba de sucção
5.Instruções de instalação
O sensor é montado com um espaçamento de furo de posicionamento de 44,5 e um diâmetro de furo de montagem de 2,8 mm
O espaçamento do soquete da fiação é de 2,54 mm
Observação: SW400PV3.01, abertura de montagem: 3,2 mm
6.Aspectos que devem ser observados na manutenção
O sensor deve ser calibrado regularmente, recomenda-se que não seja superior a 3 meses, e a calibração não é necessária no lado da operação de longo prazo se a calibração automática estiver ativada
Não use o sensor por muito tempo em um ambiente com alta densidade de poeira
Por favor, use o sensor dentro do alcance da fonte de alimentação do sensor
Para poder comprar as especificações específicas necessárias, forneça as seguintes informações
1) Nome do sensor
2) Alcance do sensor
3) Sensorprecisão de mediçãocomo SW400, 0-2000pp
| Folha de informações do pedido |
| KCS501X |
Sensor de concentração de CO2 KCS501X |
| |
xxxx |
O sensor mede a faixa de concentração de CO2 em ppm, com valor mínimo de 2000 e valor máximo de 50000 ppm. |
| 2000 |
Faixa de 200 ppm (padrão). |
| 10000 |
Alcance 10000ppm |
| 50000 |
Alcance 50000 ppm |
| |
codificar |
A velocidade de reação é dividida em dois tipos: rápida e lenta |
| S |
Lento (padrão). |
| Q |
velozes |
| |
codificar |
Seleção da taxa de transmissão, suporta taxa de transmissão comumente usada 2400 9600 19200 38400bps, 8 bits de dados, 1 bit de parada, sem bit de verificação: confirme as necessidades especiais antes de fazer o pedido. |
| Personalizado |
Confirme a taxa de transmissão antes de fazer o pedido |
| 2400 |
Taxa de transmissão de 2400bps |
| 9600 |
Taxa de transmissão de 9600bps |
| 19200 |
Taxa de transmissão de 19200 bps |
| 38400 |
Taxa de transmissão de 38400 bps (padrão) |
| |
codificar |
Protocolo de porta serial |
| Modbus-RTU |
Protocolo Modbus-RTU padrão (padrão). |
| Modbus-ASCII |
Protocolo padrão Modbus-ASCII |
| Modbus próprio |
Protocolo privado Modbus |
| KCS501X |
-2000 |
-S |
-38400 |
-Modbus-RTU |
|
URL:www.kacise.com
Tel: +86-29-17719566736
E-mail: sales@kacise.com
Endereço: Tangyan South Road, cidade de Xi'an, província de Shaanxi, China
Apêndice
| Forma abreviada |
Nome completo |
| VOL |
1% VOL refere-se a 1% do volume de um determinado gás no ar. |
| PPM |
1 PPM significa que o volume de um gás específico no ar representa um milionésimo. |
| O2 |
moléculas de oxigênio |
| LCD |
tela de LCD |
| RS485 |
Porta serial assíncrona 485 |
| DC |
corrente direta |
| CA |
Comunicação |
| PVC |
cloreto de polivinila |
