KCS571

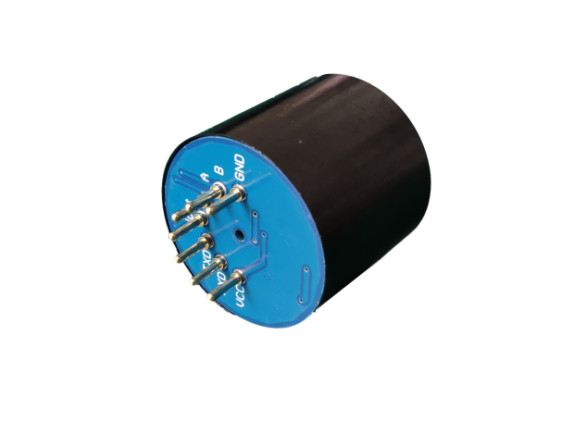

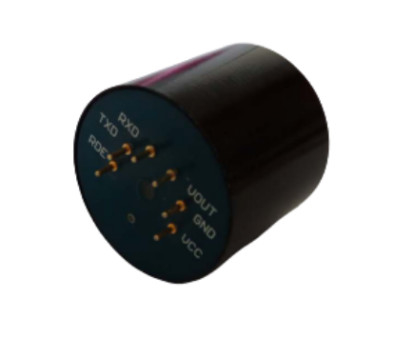

Infravermelho Sensor de Gás CO2 Módulo











1. Breve Introdução

O SW711 é um sensor de gás baseado no princípio de absorção de infravermelho NDIR, adequado para testar a concentração de gás de várias moléculas heteronucleares em aplicações industriais.

O SW711 adota uma cavidade óptica patenteada, fonte de luz importada e detector de canal duplo para obter compensação de referência de caminho óptico duplo no espaço.SW711 tem boa seletividade, sem dependência de oxigênio e longa vida.

O SW711 tem UART, saídas de 4 a 20mA, 485 saídas, etc., e fornece aos clientes um pino MCDL calibrado manualmente.É conveniente para os clientes usar ar limpo de fluxo livre externo para calibrar o módulo do sensor em relação a zero.

O SW711 adota o método de ventilação por difusão e o tempo de resposta é inferior a 30 segundos.

O SW711 está disponível em uma variedade de pacotes que podem ser personalizados para atender às necessidades do cliente.Existem três pacotes comuns: pacote um, pacote dois (seis pinos 4-20mA), pacote três (interface de sete pinos 485), dos quais o pacote dois e o pacote três são do mesmo tamanho.











2. Diagrama de blocos de tamanho KCS571







Pacote um





Pacote 2 (6 pinos4-20mA) Pacote 3 (7 pinos485 conectores).





3. Parâmetros técnicos do KCS571





parâmetro		símbolo	mínimo	Valores tipicos	máximo	unidade
Temperatura de armazenamento		Tstg	-20	-	80	°C
Temperatura de operação		TUMA	-20		60	°C
Umidade Operacional		HUMA	0		90	% UR
Pressão do trabalho		PUMA	0,8		1.2	atm
Tensão de alimentação		Vs	5	5	5.5	V
Corrente Operacional Máxima		EUmáximo		120	150	mA
Faixa de detecção		200	50000	100% vol pode ser personalizado		ppm
Precisão da medição		-	± 50ppm ou ±3% valor verdadeiro	± 300 ppm ± 3% verdadeiro		ppm
T90		difusão	-	30	60	segundo
repetibilidade	zero			<±50		ppm
	50% FE	-		<±2% do valor medido	-
vida útil			3	5	10	ano









5.Instruções de instalação

As dimensões da rosca de montagem do sensor referem-se ao diagrama de blocos.

6. Questões que devem ser observadas na manutenção

O sensor deve ser calibrado regularmente, recomenda-se que não seja superior a 3meses, e a calibração não é necessária no lado da operação de longo prazo se a calibração automática estiver ativada

Não use o sensor por muito tempo em um ambiente com alta densidade de poeira

Por favor, use o sensor dentro do alcance da fonte de alimentação do sensor

7.Instruções de pedido

Para poder comprar as especificações específicas necessárias, forneça as seguintes informações

1) Nome do sensor, 2) Faixa do sensor 3) Precisão da medição do sensor e modo de saída, etc.

Por exemplo, SW711, 50000ppm, saída 4-20mA











8.Informações de pedido



Formulário de Seleção de Informações do Pedido
produtos	fonte de energia	Comprimento do cabo	Saída de sinal
KCS571	Módulo sensor infravermelho de gás CO2
	12VCC	A fonte de alimentação é 12VDC (padrão)
	220 V/110 V CA	A fonte de alimentação é 220/110VAC
		Comprimento do cabo
		XXm	O padrão é 5 metros, o máximo é 500 metros
			4-20mA	Saída 4-20mA sem saída RS485
			RS485	Saída RS485, sem saída 4-20mA por padrão
			ARS485	Saída de 4-20mA com saída RS485
				Modbus-RTU		O protocolo para a saída RS485 é Analog-to-Digital Bus-RTU (padrão)
				Modbus-ASC		O protocolo para saída RS485 é Modbus-RTU
KCS571	DC12V	5 metros	RS485



9. Precauções





1 Em ambientes com problemas de EMC, cabos blindados devem ser usados.

2 Quando o módulo é iniciado a frio, o tempo de aquecimento não deve ser inferior a 2 minutos.

3 O sensor deve ser calibrado regularmente, não mais de 3 meses é recomendado.

4 Não use o sensor por muito tempo em um ambiente empoeirado.

5 Preste atenção à fiação dos terminais positivo e negativo da fonte de alimentação e aos terminais de saída de sinal.Não conecte para trás.

6 Altas concentrações de contaminação química podem levar à destruição da camada de polímero do sensor, portanto, o produto deve ser armazenado e utilizado longe da fonte de contaminação química.

7 Consulte os padrões nacionais de instalação de produtos relevantes para o processo de instalação.





Detalhes do contato

URL: www.kacise.com

Tel: +86-17719566736

E-mail: sales@kacise.com

Endereço: Tangyan South Road, High-tech Zone, Xi'an, Província de Shaanxi

















































































































Apêndice



Forma abreviada	Nome completo
VOL	1% VOL refere-se a 1% do volume de um determinado gás no ar.
PPM	1 PPM significa que o volume de um gás específico no ar representa um milionésimo.
O2	moléculas de oxigênio
LCD	tela de LCD
RS485	Porta serial assíncrona 485
DC	corrente direta
CA	Comunicação
PVC	cloreto de polivinila
