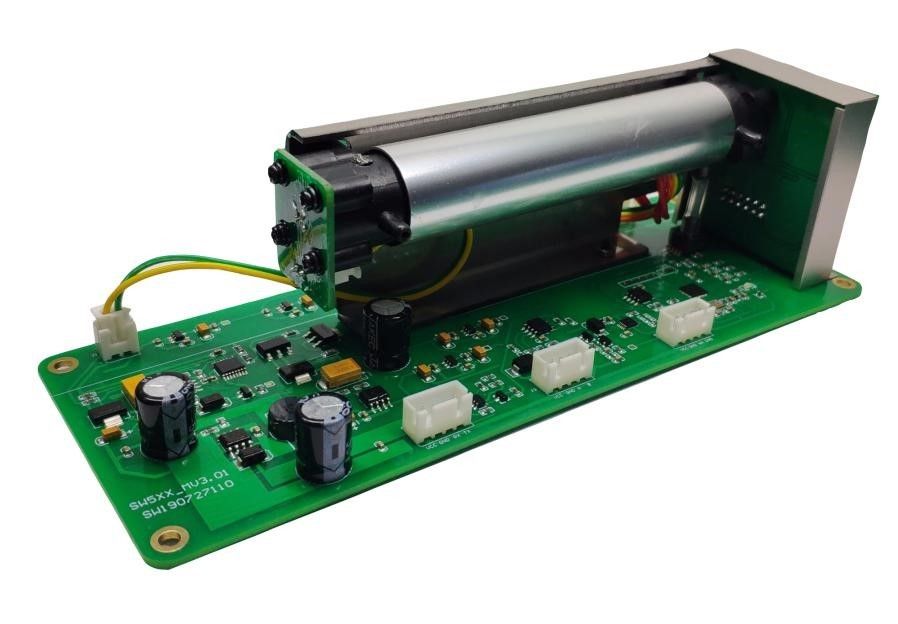

Name: Sensor de gases de hidrocarbonetos infravermelhos 0~5000 ppm Sensor NDIR CH4 com compensação de vias ópticas duplas
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSS54X
Price: 72.00 USD
Availability: InStock

Para casa > produtos > Sensor Detector de Gás >

Sensor de gases de hidrocarbonetos infravermelhos 0~5000 ppm Sensor NDIR CH4 com compensação de vias ópticas duplas

Sensor detector de gás Hc

sensor de gás hidrocarboneto Hc Ir

sensor de gás hidrocarboneto 5000ppm

Lugar de origem:

shanxi xi'an

Marca:

Kacise

Número do modelo:

KSS54X

Contacte-nos

Solicite um orçamento

Sensor de gases de hidrocarbonetos infravermelhos 0~5000 ppm Sensor NDIR CH4 com compensação de vias ópticas duplas

Detalhes do produto

Temperatura de armazenamento:

-20-80 ℃

Temperatura operacional:

-20-60 ℃

Umidade operacional:

0-90%RH

Pressão de Trabalho:

0,8-1,2 atm

Tensão de alimentação:

12V

Corrente máxima de operação:

120ma

Destacar:

Sensor detector de gás Hc

sensor de gás hidrocarboneto Hc Ir

sensor de gás hidrocarboneto 5000ppm

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl

Tempo de entrega

5 dias úteis

Termos de pagamento

T/T, Western Union, Moneygram

Habilidade da fonte

1000 partes pela semana

PRODUTOS CONEXOS

Módulo de detecção de CO eletroquímico de três eletrodos altamente sensível com faixa de 0-1000PPM e sensibilidade de 80±20nA/PPM

Obtenha o melhor preço

Sensor de contagem de partículas a laser KGD PM 203 com alcance de detecção de 0,3 - 10μm e saída de partículas de seis canais compatível com a JJF 1190 - 2008

Obtenha o melhor preço

Sensor de contagem de partículas a laser KGD-PM-201 com frequência de atualização de dados de 1s 1000000 pcs/28.3L Concentração máxima admissível e tamanho de detecção de 0,3μm

Obtenha o melhor preço

Sensor de CO2 infravermelho de canal único KGD-CM-103 com 400-5000ppm Distância de detecção ± ((50ppm + 8%) Precisão e 30s Estabilização de ligação

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

KSS54XInfravermelho Sensor de hidrocarbonetos

1. Visão geral

O módulo sensor infravermelho CH4 KSS54X é um módulo sensor de gás que usa o princípio de detecção de absorção infravermelha NDIR, que determina a concentração de acordo com a absorção do gás infravermelho. KSS54X adota fonte de luz importada, cavidade óptica com estrutura especial e detector de canal duplo para realizar compensação de referência de caminho óptico duplo espacial. Os microprocessadores realizam aquisição, processamento e saída de sinais. KSS54X possui boa seletividade, alta sensibilidade, sem dependência de oxigênio, longa vida, baixo consumo de energia; Com controle de temperatura e função de compensação de pressão; Ele também possui saída UART, 485 e saída analógica de corrente/tensão, o que é conveniente para clientes em diversas aplicações.

2. Parâmetros Técnicos

parâmetro	símbolo	mínimo	Valores típicos	máximo	unidade
Temperatura de armazenamento	T_stg	-20	-	80	°C
Temperatura operacional	T_UM	-20		60	°C
Umidade operacional	H_UM	0		90 sem condensação	% UR
Pressão de Trabalho	P_UM	0,8		1.2	caixa eletrônico
Tensão de alimentação	V_é	11	12	30	V
Corrente operacional máxima	EU_média	100	120	150	mA

Índice de desempenho de baixa concentração infravermelho KSS54X CH4 (típico 0 ~ 5000 ppm).

índice	gás	Faixa/ppm	resolução	erro relativo	erro absoluto	observação
Deriva zero	CH4	0~5000	25 ppm	±5%FS	±100 ppm	Basta conhecer um deles
Desvio de alcance				±5%FS	±100 ppm	Basta conhecer um deles
Erro de indicação				±5%FS	±100 ppm	Basta conhecer um deles
repetibilidade				±2%FS	±50 ppm	Basta conhecer um deles
T90	≤5S(500ml/min)

Índice de desempenho de concentração convencional infravermelho KSS54X CH4 (0 ~ 5% vol).

índice	gás	Faixa/volume	resolução	erro relativo	erro absoluto	observação
Deriva zero	CH4	0~5%	100 ppm	±5%FS	±500 ppm	Basta conhecer um deles
Desvio de alcance				±5%FS	±500 ppm	Basta conhecer um deles
Erro de indicação				±5%FS	±500 ppm	Basta conhecer um deles
repetibilidade				±2%FS	±300 ppm	Basta conhecer um deles
T90	≤5S(500ml/min)

Índice de desempenho de concentração de CH4 infravermelho KSS54X (típico 0 ~ 30% vol)

índice	gás	Faixa/volume	resolução	erro relativo	erro absoluto	observação
Deriva zero	CH4	0~30%	500 ppm	±5%FS	±3000 ppm	Basta conhecer um deles
Desvio de alcance				±5%FS	±3000 ppm	Basta conhecer um deles
Erro de indicação				±5%FS	±3000 ppm	Basta conhecer um deles
repetibilidade				±2%FS	±1000 ppm	Basta conhecer um deles
T90	≤5S(500ml/min)

Índice de desempenho em grande escala infravermelho KSS54X CH4 (0 ~ 100% vol)

índice	gás	Faixa/volume	resolução	erro relativo	erro absoluto	observação
Deriva zero	CH4	0~100%	1000 ppm	±5%FS	±5000 ppm	Basta conhecer um deles
Desvio de alcance				±5%FS	±5000 ppm	Basta conhecer um deles
Erro de indicação				±5%FS	±5000 ppm	Basta conhecer um deles
repetibilidade				±2%FS	±5000 ppm	Basta conhecer um deles
T90	≤5S(500ml/min)

3. Desenho de Dimensões Estruturais

Unidade: mm

KSS54X possui três tamanhos estruturais, correspondendo a cavidade óptica de 100 mm, 150 mm, 200 mm para escolha.

Diagrama da estrutura da cavidade de 100 mm:

Diagrama da estrutura da cavidade de 150 mm:

Diagrama da estrutura da cavidade de 200 mm:

Instruções de instalação

O sensor é instalado com um diagrama de estrutura de referência com espaçamento entre furos de posicionamento e abertura de 3,5 mm.

O espaçamento do soquete de fiação é de 2,54 mm.

4. Métodos de assuntos que devem ser observados na manutenção

O sensor deve ser calibrado regularmente; não mais de 3 meses é recomendado.
Não use o sensor por muito tempo em um ambiente com alta densidade de poeira.
Use o sensor dentro do alcance da fonte de alimentação do sensor.

5. Instruções de pedido

Para poder adquirir as especificações específicas exigidas, forneça as seguintes informações:

Nome do sensor
Meça o gás
Precisão de medição do sensor e modo de saída, etc.
Por exemplo, KSS54X, CH4, 0-5000 ppm

6. Informações do pedido

Folha de informações do pedido
KSS54X	Sensor de concentração de CO2 KSS54X
	xxxx	O sensor mede a faixa de concentração de CO2 em ppm, com valor mínimo de 2.000 e valor máximo de 50.000 ppm.
	2000	Faixa 200 ppm (padrão).
	10.000	Faixa 10.000 ppm
	50.000	Faixa 50.000 ppm
		codificar	A velocidade de reação é dividida em dois tipos: rápida e lenta
		S	Lento (padrão).
		P	rápido
			codificar	Seleção de taxa de transmissão, suporte a taxa de transmissão comumente usada 2400 9600 19200 38400bps, 8 bits de dados, 1 bit de parada, sem bit de verificação: Confirme as necessidades especiais antes de fazer o pedido.
			Personalizado	Confirme a taxa de transmissão antes de fazer o pedido
			2400	Taxa de transmissão de 2400bps
			9600	Taxa de transmissão de 9600bps
			19200	Taxa de transmissão de 19200bps
			38400	Taxa de transmissão de 38.400 bps (padrão)
				codificar	Protocolo de porta serial
				Modbus-RTU	Protocolo Modbus-RTU padrão (padrão).
				Modbus-ASCII	Protocolo Modbus-ASCII padrão
				Modbus-Auto	Protocolo privado Modbus
KSS54X	-2000	-S	-38400	-Modbus-RTU

7. Detalhes de contato

URL:www.kacise.com

Tel: +86-29-17719566736

E-mail: sales@kacise.com

Endereço: Tangyan South Road, cidade de Xi'an, província de Shaanxi, China

Apêndice

Taquigrafia	Nome completo
volume	1% VOL refere-se a 1% do volume de um determinado gás no ar.
PPM	1PPM significa que o volume de um gás específico no ar é responsável por um milionésimo.
O2	Moléculas de oxigênio
LCD	Visor LCD
RS485	Porta serial assíncrona 485
CC	corrente contínua
AC	Comunicação
PVC	cloreto de polivinila
