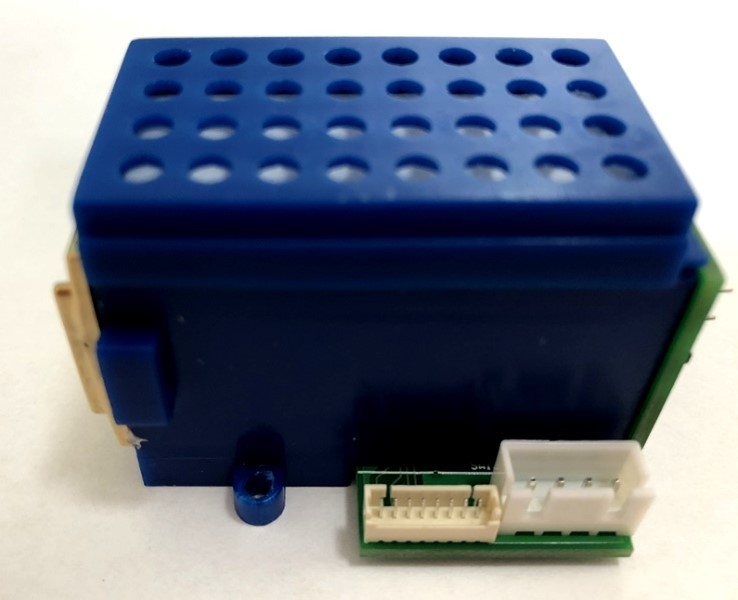

KSS523 Módulo de sensores de gases SF6 infravermelhos
1. Visão geral
O gás SF6 é amplamente utilizado como meio isolante e gás de extinção de arco em equipamentos de energia, especialmente em disjuntores de alta tensão, transformadores, transformadores, condensadores, arresters, fusíveis, etc..Se ocorrer uma fuga, a pressão do equipamento é reduzida e a capacidade de isolamento é reduzida; poluir e destruir o ambiente atmosférico, aumentar o efeito estufa;Acúmulo em espaços de baixo nível, resultando em acidentes como a falta de oxigénio no cérebro do pessoal e até asfixia rápida; sob a influência de descarga parcial, alta temperatura e outros factores,O gás SF6 produzirá substâncias de decomposição altamente tóxicas, como o SF4, SF2, SOF2, etc.
O KSS523 é um módulo de sensor de gás que utiliza o princípio de detecção de absorção infravermelha NDIR, que determina a concentração de acordo com a absorção de gás SF6 a 10,5 um. O KSS523 adota uma fonte de luz MEMS,cavidade óptica com estrutura especial e detector de dois canais para realizar a compensação de referência de caminho óptico duplo espacial, e microprocessador para aquisição, processamento e saída de sinal.Modbus personalizado opcional) e interface digital de único bus, com funções de calibração digital zero e de sensibilidade, e com função de calibração manual zero.
O KSS523 pode ser amplamente utilizado na detecção de fugas de gás SF6 e em outras ocasiões na análise da concentração de gás SF6 na indústria de energia.
2Parâmetros técnicos
| Parâmetro |
símbolo |
mínimo |
Valores típicos |
Máximo |
unidade |
| Temperatura de armazenamento |
TSgt. |
- 20 |
- |
80 |
°C |
| Temperatura de funcionamento |
TA |
- 20 |
|
60 |
°C |
| Umidade de funcionamento |
HA |
0 |
|
90 |
% RH |
| Pressão do trabalho |
PA |
0.8 |
|
1.2 |
ATM |
| Tensão de alimentação |
Vs |
11 |
12 |
18 |
V |
| Corrente de funcionamento máxima |
Eu...Avg |
100 |
120 |
150 |
mA |
| Faixa (personalizável) |
|
|
5000 |
|
ppm |
| Precisão de medição |
Precisão |
|
± 5 ppm ou ± 2% é o valor verdadeiro maior |
|
% vol |
| T90 |
Sucção por bomba |
|
|
5 |
|
segundo |
| difusão |
|
30 |
|
segundo |
| Repetitividade |
50% F.S. |
|
|
Menos de ± 5%. |
|
|
| Duração da vida |
|
|
10 |
|
ano |
3- Desenho de dimensão estrutural
Unidade de tração: mm
O tipo de difusão e o tipo de sucção da bomba são iguais em comprimento e largura e só diferem em altura.
Tamanho reservado para a instalação de produtos de difusão: comprimento * largura * altura é 60 mm * 40 mm * 40 mm
Tamanho reservado da instalação do produto de sucção da bomba: comprimento * largura * altura é 60 mm * 40 mm * 45 mm
4.Desenho dimensional da instalação
Unidade de tração: mm
O tipo de difusão está situado na mesma posição do orificio de montagem da bomba de sucção.
5Assuntos que devem ser considerados na manutenção
O sensor deve ser calibrado regularmente, não mais de 3 meses é recomendado
Não utilize o sensor durante muito tempo num ambiente com uma elevada densidade de poeira
Por favor, use o sensor dentro do alcance da fonte de alimentação do sensor
6Instruções de encomenda
Para poder adquirir as especificações específicas exigidas, forneça as seguintes informações:
- Nome do sensor 2) Alcance do sensor 3) Método de saída, etc.
Por exemplo, SW520S, 0-1500 ppm, único autocarro
7Informações de encomenda
| Folha de informações sobre encomendas |
| KSS523 |
Modulo de sensor de gás SF6 infravermelho KSS523 |
| |
xxxx |
O sensor mede a gama de concentrações de CO2 em ppm, com um valor mínimo de 2000 e um valor máximo de 50000 ppm. |
| 2000 |
Intervalo de 200 ppm (padrão). |
| 10000 |
Intervalo 10000 ppm |
| 50000 |
Faixa de 50000 ppm |
| |
codificar |
A velocidade de reação é dividida em dois tipos: rápida e lenta |
| S |
Lento (default). |
| Q |
rápido. |
| |
codificar |
Seleção da taxa de baud, suporte à taxa de baud comumente usada 2400 9600 19200 38400bps, 8 bits de dados, 1 bit de stop bit, sem bit de verificação: Confirme necessidades especiais antes de encomendar. |
| Costumes |
Confirme a taxa de transferência antes de encomendar |
| 2400 |
Taxa de transmissão de 2400bps |
| 9600 |
Taxa de transferência de 9600bps |
| 19200 |
Taxa de transferência de dados 19200bps |
| 38400 |
Taxa de transferência de 38400bps (padrão) |
| |
codificar |
Protocolo de porta de série |
| Modbus-RTU |
Protocolo Modbus-RTU padrão (padrão). |
| Modbus-ASCII |
Protocolo Modbus-ASCII padrão |
| Modbus-Self |
Protocolo privado Modbus |
| KSS523 |
- 2000 |
-S. |
- 38400 |
- Modbus-RTU |
|
8Detalhes de contacto
URL:www.kacise.com
Telefone: +86-29-17719566736
Email: sales@kacise.com
Endereço: Tangyan South Road, cidade de Xi'an, província de Shaanxi, China
9Apêndice
| Estenografia |
Nome completo |
| VOL |
1% VOL refere-se a 1% do volume de um determinado gás no ar. |
| PPM |
1 PPM significa que o volume de um gás específico no ar representa um milionésimo. |
| O2 |
Moléculas de oxigénio |
| LCD |
Exibição LCD |
| RS485 |
Portos sérios assíncronos 485 |
| DC |
corrente contínua |
| Ar condicionado |
Comunicação |
| PVC |
Cloreto de polivinil |
