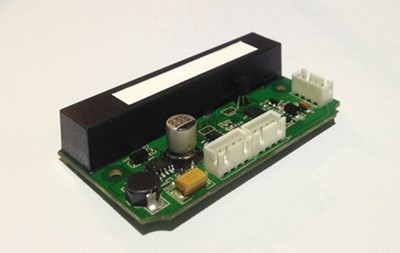

KSS591Infravermelho Sensor de Gás Metano Módulo
1.Visão geral
O KSS591 é um módulo de sensor de gás que usa o princípio de detecção de absorção de infravermelho NDIR, que determina a concentração de acordo com a absorção de radiação da fonte de luz infravermelha pelo gás CH4.O KSS591 adota fonte de luz importada, cavidade óptica com estrutura especial e detector de canal duplo para realizar compensação de referência de caminho óptico duplo espacial e microprocessador para aquisição, processamento e saída de sinal.KSS591 tem boa seletividade, alta sensibilidade, sem dependência de oxigênio, longa vida, baixo consumo de energia;Sensor de temperatura embutido para compensação de temperatura;Ao mesmo tempo, possui saída UART, 485 (protocolo modbus selecionável pelo usuário) e saída analógica de corrente/tensão de 4~20mA;Conveniente para clientes para várias aplicações.
2.Parâmetros técnicos
| parâmetro |
símbolo |
mínimo |
Valores tipicos |
máximo |
unidade |
| Temperatura de armazenamento |
Tstg |
-20 |
- |
80 |
°C |
| Temperatura de operação |
TUMA |
-20 |
|
60 |
°C |
| Umidade Operacional |
HUMA |
0 |
|
90 |
% UR |
| Pressão do trabalho |
PUMA |
0,8 |
|
1.2 |
atm |
| Tensão de alimentação |
Vs |
11 |
12 |
30 |
V |
| Corrente Operacional Máxima |
EUmédia |
100 |
120 |
150 |
mA |
| Alcance de Detecção (personalizável). |
Rá |
0 |
50000 |
|
ppm |
| Precisão de Medição |
Precisão |
|
± 50 ppm ou ± 5% do valor verdadeiro é o maior |
|
%vol |
| Tipo de tubulação T90 |
sucção da bomba |
|
|
5 |
|
segundo |
| difusão |
|
|
30 |
|
| Repetibilidade |
zero |
|
|
Menos de ±50 |
|
ppm |
| 50%FS |
|
|
Menos de ± 5% do valor medido |
|
|
| Vida útil |
|
|
10 |
|
ano |
3.Desenho de Dimensões Estruturais
Unidade: mm
Desenho dimensional da estrutura de sucção da bomba
Desenho dimensional da estrutura difusa
4.Instruções de instalação
O sensor é instalado com um diagrama de estrutura de referência com espaçamento de orifício de posicionamento e abertura de 3,2 mm.
O espaçamento do soquete da fiação é de 2,54 mm.
5.Matérias e métodos que devem ser observados na manutenção
O sensor deve ser calibrado regularmente, não mais de 3 meses é recomendado.
Não use o sensor por muito tempo em um ambiente com alta densidade de poeira.
Por favor, use o sensor dentro do alcance da fonte de alimentação do sensor.
6.Instruções de pedido
Para poder comprar as especificações específicas necessárias, forneça as seguintes informações
1) Nome do sensor
2) Meça o gás
3) Sensoralcance, etc
Por exemplo, SW541, CH4, 0-50000 ppm
7.Informações do pedido
| Folha de informações do pedido |
| KSS591 |
Sensor de concentração de metano KSS591 |
| |
xxxx |
O sensor mede a faixa de concentração de metano em ppm, com valor mínimo de 2.000 e máximo de 50.000 ppm. |
| 2000 |
Faixa de 200 ppm (padrão). |
| 10000 |
Alcance 10000ppm |
| 50000 |
Alcance 50000 ppm |
| |
codificar |
A velocidade de reação é dividida em dois tipos: rápida e lenta |
| S |
Lento (padrão). |
| Q |
velozes |
| |
codificar |
Seleção da taxa de transmissão, suporta taxa de transmissão comumente usada 2400 9600 19200 38400bps, 8 bits de dados, 1 bit de parada, sem bit de verificação: confirme as necessidades especiais antes de fazer o pedido. |
| Personalizado |
Confirme a taxa de transmissão antes de fazer o pedido |
| 2400 |
Taxa de transmissão de 2400bps |
| 9600 |
Taxa de transmissão de 9600bps |
| 19200 |
Taxa de transmissão de 19200 bps |
| 38400 |
Taxa de transmissão de 38400 bps (padrão) |
| |
codificar |
Protocolo de porta serial |
| Modbus-RTU |
Protocolo Modbus-RTU padrão (padrão). |
| Modbus-ASCII |
Protocolo padrão Modbus-ASCII |
| Modbus próprio |
Protocolo privado Modbus |
| KSS591 |
-2000 |
-S |
-38400 |
-Modbus-RTU |
|
8.Contato
URL:www.kacise.com
Tel: +86-29-17719566736
E-mail: sales@kacise.com
Endereço: Tangyan South Road, cidade de Xi'an, província de Shaanxi, China
Apêndice
| Forma abreviada |
Nome completo |
| VOL |
1% VOL refere-se a 1% do volume de um determinado gás no ar. |
| PPM |
1 PPM significa que o volume de um gás específico no ar representa um milionésimo. |
| O2 |
moléculas de oxigênio |
| LCD |
tela de LCD |
| RS485 |
Porta serial assíncrona 485 |
| DC |
corrente direta |
| CA |
Comunicação |
| PVC |
cloreto de polivinila |
