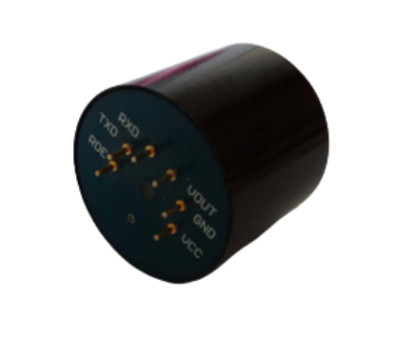

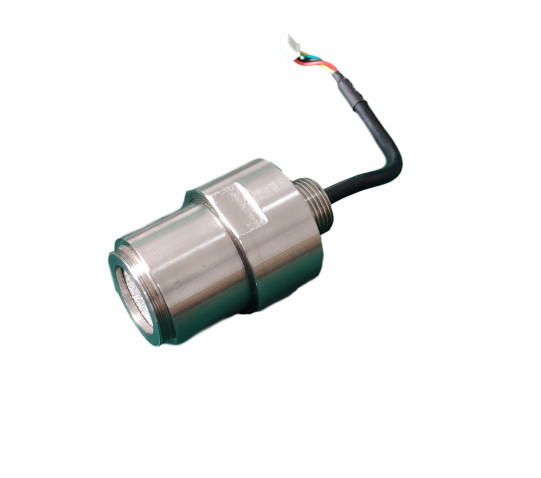

Sensor SF6 infravermelho KSS572
1. visão geral
O gás SF6 é amplamente utilizado como meio isolante e gás de extinção de arco em equipamentos de energia, especialmente em disjuntores de alta tensão, transformadores, transformadores, condensadores, arresters, fusíveis, etc..Ocorre uma fuga, diminui a pressão do equipamento, diminui a capacidade de isolamento; polui e destrói o ambiente atmosférico, aumenta o efeito estufa; acumulação em espaços de baixo nível,resultando em acidentes como falta de oxigénio no cérebro do pessoal e até mesmo asfixia rápidaSob a influência da descarga parcial, da alta temperatura e de outros factores, o gás SF6 produzirá substâncias de decomposição altamente tóxicas, tais como SF4, SF2, SOF2 etc.
O KSS572 é um módulo de sensor de gás que utiliza o princípio de detecção de absorção por infravermelho NDIR. A concentração é determinada de acordo com a absorção de gás SF6 a 10,5 um.A estrutura de fonte de luz única e de dois canais da fonte de luz MEMSOs microprocessadores realizam a aquisição de sinais, o processamento, a transmissão e a transmissão de sinais.e de saída, com compensação de temperatura e correcção de não-linearidade.
2Parâmetros técnicos
| Parâmetro |
símbolo |
mínimo |
Valores típicos |
Máximo |
unidade |
| Temperatura de armazenamento |
TSgt. |
- 20 |
- |
80 |
°C |
| Temperatura de funcionamento |
TA |
- 20 |
|
60 |
°C |
| Umidade de funcionamento |
HA |
0 |
|
90 |
% RH |
| Pressão do trabalho |
PA |
0.8 |
|
1.2 |
ATM |
| Tensão de alimentação |
Vs |
11 |
12 |
30 |
V |
| Corrente de funcionamento máxima |
Eu...Avg |
100 |
120 |
150 |
mA |
| Distância de detecção (personalizável). |
Ra |
|
1000 |
|
ppm |
| Resolução |
Resolução |
|
1000 |
|
ppm |
| Precisão de medição |
Precisão |
|
± 10 ppm ou ± 5% de valor de verdade |
|
% vol |
| Tipo de gasoduto T90 |
Sucção por bomba |
|
|
5 |
|
segundo |
| Difusão |
|
30 |
|
segundo |
| Repetitividade |
Zero. |
|
|
Menos de ±50 |
|
ppm |
| Distância |
|
|
Menos de ± 5%. |
|
|
| Duração da vida |
|
|
10 |
|
ano |
3- Desenho das dimensões estruturais
Unidade: mm
Desenho dimensional da estrutura de sucção da bomba
Desenho dimensional da estrutura difusa
4. Instruções de instalação
O sensor é instalado e posicionado a uma distância de 3,2 mm de acordo com os requisitos estruturais
O passo da tomada de ligação é de 2,54 mm.
5Assuntos que devem ser considerados na manutenção
O sensor deve ser calibrado regularmente, sendo recomendado que não seja superior a 3 meses,e a calibração não é necessária no lado da operação a longo prazo, se a calibração automática estiver ligada, não utilizar o sensor durante muito tempo num ambiente com uma elevada densidade de poeira..
Por favor, use o sensor dentro do alcance da fonte de alimentação do sensor.
6Instruções de encomenda
Para poder adquirir as especificações específicas exigidas, forneça as seguintes informações:
1) Nome do sensor 2) Alcance do sensor 3) Precisão de medição e modo de saída do sensor, etc.
Por exemplo, SW521, 0-5000ppm, saída 4-20mA
7Informações de pedido
| Folha de informações sobre encomendas |
| KSS572 |
Sensor de concentração de CO2 KSS572 |
| |
xxxx |
O sensor mede a gama de concentrações de CO2 em ppm, com um valor mínimo de 2000 e um valor máximo de 50000 ppm. |
| 2000 |
Intervalo de 200 ppm (padrão). |
| 10000 |
Intervalo 10000 ppm |
| 50000 |
Faixa de 50000 ppm |
| |
codificar |
A velocidade de reação é dividida em dois tipos: rápida e lenta |
| S |
Lento (default). |
| Q |
rápido. |
| |
codificar |
Seleção da taxa de baud, suporte à taxa de baud comumente usada 2400 9600 19200 38400bps, 8 bits de dados, 1 bit de stop bit, sem bit de verificação: Confirme necessidades especiais antes de encomendar. |
| Costumes |
Confirme a taxa de transferência antes de encomendar |
| 2400 |
Taxa de transmissão de 2400bps |
| 9600 |
Taxa de transferência de 9600bps |
| 19200 |
Taxa de transferência de dados 19200bps |
| 38400 |
Taxa de transferência de 38400bps (padrão) |
| |
codificar |
Protocolo de porta de série |
| Modbus-RTU |
Protocolo Modbus-RTU padrão (padrão). |
| Modbus-ASCII |
Protocolo Modbus-ASCII padrão |
| Modbus-Self |
Protocolo privado Modbus |
| KSS572 |
- 2000 |
-S. |
- 38400 |
- Modbus-RTU |
|
9Detalhes de contacto
URL:www.kacise.com
Telefone: +86-29-17719566736
Email: sales@kacise.com
Endereço: Tangyan South Road, cidade de Xi'an, província de Shaanxi, China
10Apêndice
| Estenografia |
Nome completo |
| VOL |
1% VOL refere-se a 1% do volume de um determinado gás no ar. |
| PPM |
1 PPM significa que o volume de um gás específico no ar representa um milionésimo. |
| O2 |
Moléculas de oxigénio |
| LCD |
Exibição LCD |
| RS485 |
Portos sérios assíncronos 485 |
| DC |
corrente contínua |
| Ar condicionado |
Comunicação |
| PVC |
Cloreto de polivinil |
