Lugar de origem: | China |
Marca: | Kacise |
Número do modelo: | GXC12 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa |
Tempo de entrega: | 5-8 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Comprimento: | 178mm | Largura: | 84/89/105/108/114/121/140 de milímetro |
---|---|---|---|
Alto: | 71/74/76/83/89/105/108mm | Furos de montagem: | M8 |
Frequência de ressonância: | 5-10 Hz | Distância do orifício de montagem externo/L1(mm): | 156/155.6 |
Distância interna do furo de montagem/L2(mm): | 66/66.6 | Deformação vertical máxima (mm): | 34/37/40/44.7/49/66/68 |
Carga estática vertical (Kg): | 109/102/80/73/72/39/32 | Rigidez estática vertical (Kg/mm): | 27.5/24/18/15.4/13.7/6.5/5.1 |
Rigidez dinâmica vertical (Kg/mm): | 13.5/11.4/8.4/6.8/6/2.5/2 | Deformação máxima de 45° (mm): | 47.8/51.8/56/63/71/91/95 |
Carga estática de 45° (Kg): | 89/82/66/62/60/34/28 | 45° Rigidez Estática (Kg/mm): | 17.7/15.6/12/10/9/4.5/3.6 |
Rigidez dinâmica de 45° (Kg/mm): | 7.7/6.6/4.9/4/3.5/1.6/1.2 | Deformação máxima da suspensão lateral (mm): | 36/39/42/47/52.8/68/71 |
Carga estática suspensa lateral (Kg): | 68/64/48/46/44/20/15.6 | Rigidez estática de suspensão lateral (Kg/mm): | 9.8/8.4/5.8/4.9/4.4/2/1.5 |
Rigidez da suspensão lateral (Kg/mm): | 7.7/6.5/4.8/4.1/3.8/1.5/1 | Material: | SS304 |
Peso (quilogramas): | 0.83/0.85/0.90/0.95/0.98/1.07/1.2 | Se deve oferecer suporte à personalização do produto: | Sim |
Realçar: | Isolador de vibração direcional da corda de fio de Omni,Isolador não linear da corda de fio da rigidez,isoladores de choque da corda de fio de 178mm |

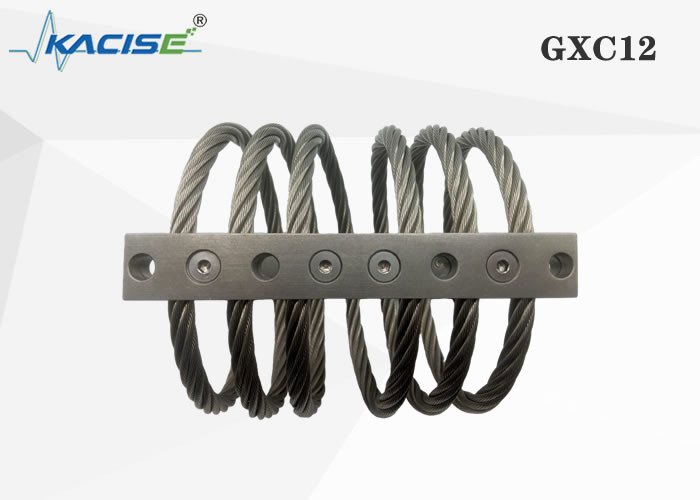

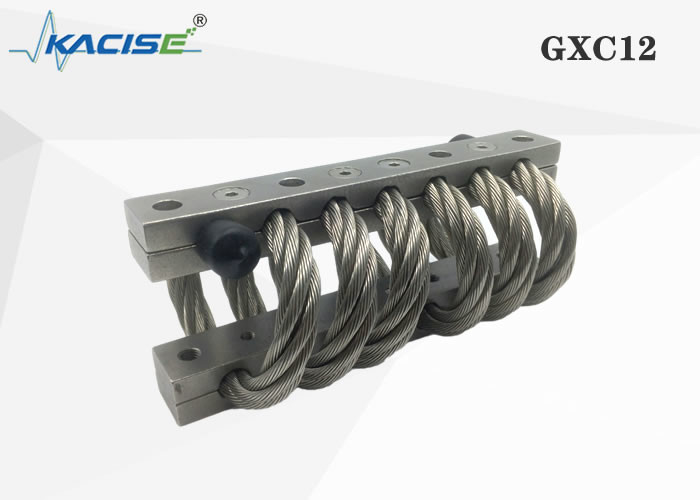

Introdução de isoladores da corda de fio da série JGX
Os isoladores da corda de fio são conjuntos de montagem estáveis da corda de fio encalhado de alta qualidade guardada com os retentores ásperos do metal. Cada elemento isolante tem a característica de resposta específica determinada pelo diâmetro da corda de fio, o número de costas, o comprimento do cabo, a torção ou a configuração do cabo, e o número de cabos pela seção.
O umedecimento inerente é fornecido pela histerese do flexure, isto é, a fricção e a fricção do deslizamento entre as costas da corda de fio.
Os isoladores da corda de fio fornecem uns níveis mais altos de isolamento do que todo o outro meio ou projeto, o umedecimento excelente da vibração. As montagens do cabo são verdadeiramente originais, adaptado a um espectro das exigências físicas e projetando tão largas que inclui quase cada necessidade do isolamento. Puseram para descansar a noção que uma única montagem não pode segurar choque e a vibração.
Isoladores da corda de fio da série JGX, rigidez variável da dimensão da característica 3 e umedecimento variável, que fornecem a vibração e o isolamento excelentes de choque em ambientes ásperos em uma escala de aplicações praticamente ilimitada – aviões, navios, tanques, caminhão de registro do campo petrolífero.
Projetado para conter a interferência do cabo da alimentação de DC, os isoladores da corda de fio da série JGX caracterizam o modo comum excelente e o desempenho diferencial do filtro de modo, que se têm usado extensamente em muitos tipos dos equipamentos eletrônicos que têm AC/DC, DC/AC, conversor do interruptor de DC/DC ou para usar a C.C. como seu poder.
A carga estática que carrega a escala é de 1kg a 1T, que encontra muitos tipos das exigências e procuras de nossos clientes e obtém os direitos dos clientes estáveis após seu lançamento no mercado interno.
Além da série JGX para encontrar a procura convencional da carga estática, bem-vinda para visitar nosso Web site www.kacise.com para ver nossas outras três séries, GH, GX e GN, que todas são projetadas para a vibração e o isolamento fortes de choque.
Carta do tamanho do produto
Número do produto | Elevação (milímetros) | Largura (milímetros) | Peso do produto (quilogramas) | Método da instalação | Tamanho do furo (milímetros) | Tamanho da linha (milímetros) | Atarraxamento do rebaixamento | |
JGX-127-8-X-3648-A-S | 71 | ± 2,54 | 84 | 0,83 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
JGX-127-8-X-3047-A-S | 74 | 89 | 0,85 | |||||
JGX-127-8-X-2869-A-S | 76 | 105 | 0,90 | |||||
JGX-127-8-X-2313-A-S | 83 | 108 | 0,95 | |||||
JGX-127-8-X-1957-A-S | 89 | 114 | 0,98 | |||||
JGX-127-8-X-1735-A-S | 105 | 121 | 1,07 | |||||
JGX-127-8-X-1512-A-S | 108 | 140 | 1,2 |
Machados do isolador:
Os isoladores da corda de fio são isoladores da multi-linha central. O diagrama abaixo inclui definições da linha central da carga e considerações da deflexão.
Umedecimento: Tipicamente 5-15%, segundo o nível do tamanho e de entrada. Para considerações de umedecimento específicas, consulte por favor Kacise.
A instalação
Nós oferecemos uma série completa das instalações, incluindo, o furo somos instalados, parafuso escareado da cabeça para instalar, a instalação da linha, as escolhas de superior e umas mais baixos talas e furos de montagem podem ser configuração flexível. Nós fornecemos uma polegada padrão de duas ordens e a métrica, encontra o equipamento, a importação e a exportação domésticos e estrangeiros de exigências de equipamento. Os regaços da corda de fio de aço, clientes podem de acordo com nossa especificação de produto de acordo com o número de voltas da seleção e do registro do produto da corda de fio. Menos número de voltas é 2 regaços, o mais de uso geral é 12 regaços, pode igualmente ser personalizado de acordo com o pedido do cliente.
Os diagramas abaixo ilustram orientações de montagem típicas.
Os isoladores da corda de fio são compostos pelas barras de retenção de retenção de aço inoxidável do cabo e as de alumínio do barra ou as inoxidáveis, que fornecem o efeito excelente do isolamento. São menores do que tradicionais e adotam suas vantagens. Com seu ponto de montagem, testes padrões e vibração de friso do tamanho, poderiam cumprir todas as exigências da indústria, da defesa e de outro.
Três novos tipos (GH, GX & GR) são projetados cumprir as exigências de vibrar o isolamento.
Aplicação
