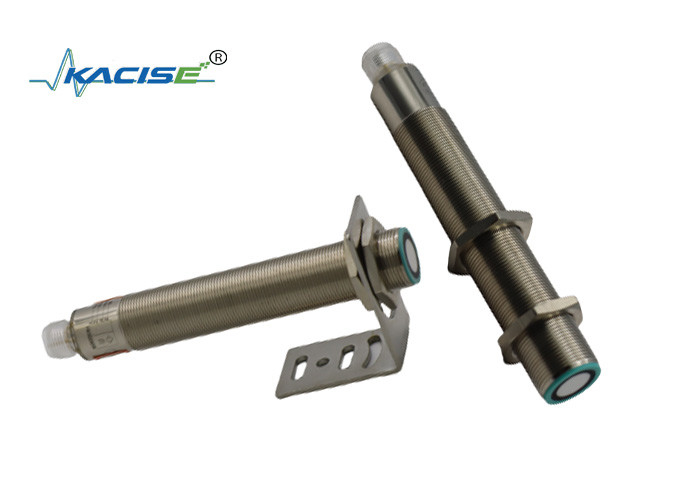

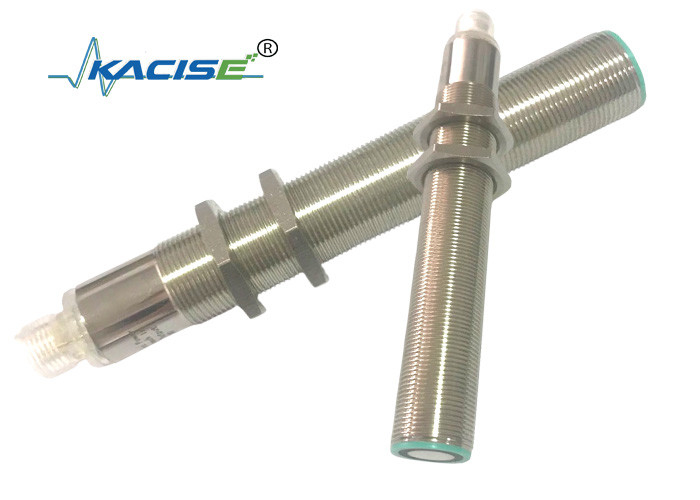

Name: saída líquida do sensor nivelado RS485 do tanque da escala pequena da fábrica de processamento do suco
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

saída líquida do sensor nivelado RS485 do tanque da escala pequena da fábrica de processamento do suco

Sensor nivelado do tanque RS485 líquido

Medidor de Juice Processing Factory Fluid Level

Sensor ultrassônico fluido da distância

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

M18 KUS1000

Contacte-nos

Solicite um orçamento

saída líquida do sensor nivelado RS485 do tanque da escala pequena da fábrica de processamento do suco

Detalhes do produto

Produto:

Sensor ultrassônico da distância

Faixa de detecção:

50mm ~ 1000mm

Frequência do transdutor:

40 KHz

Tensão operacional:

24Vcc

Tensão de funcionamento do limite:

3.6VDC~30VDC

Grau IP:

IP67

Saída:

RS232/RS485

Destacar:

Sensor nivelado do tanque RS485 líquido

Medidor de Juice Processing Factory Fluid Level

Sensor ultrassônico fluido da distância

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

T/T, Western Union, MoneyGram

Habilidade da fonte

1000 peças/peças por semana negociáveis

PRODUTOS CONEXOS

Exibição LCD Medidor de nível ultra-sônico de quatro fios com faixa de 0-10 m para medição precisa da distância

Obtenha o melhor preço

Vídeo

Medidor de Nível Ultrassônico Integrado de Alta Precisão, Sem Contato, de Dois fios, para Monitorização de Líquidos Corrosivos Industriais

Obtenha o melhor preço

Vídeo

Sensor de Nível de Água Ultrassônico de Alta Precisão de Dois fios para Monitorização Industrial do Nível de Água

Obtenha o melhor preço

Vídeo

20m de saída RS485/RS232 Medidor de nível ultrasônico de dois fios para monitoramento do nível do líquido

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Saída do sensor de nível líquido do tanque de pequena escala da fábrica de processamento de suco RS485

Especificações do produto

Atributo	Valor
Produto	Sensor de distância ultrassônico
Faixa de detecção	50 mm ~ 1000 mm
Frequência do Transdutor	40 KHz
Tensão operacional	24V CC
Limite de tensão de trabalho	3,6VCC~30VCC
Grau IP	IP67
Saída	RS232/RS485

Sensor de nível líquido ultrassônico de sinal de saída RS485

Parâmetros Técnicos

Especificações Gerais

Alcance de detecção	100...1000mm
Área inutilizável	0...100mm
Placa alvo padrão	100mm x 100mm
Frequência do transdutor	aprox.220 kHz
Atraso na resposta	aprox. 50ms

Indicadores/meios operacionais

Indicador	Significado do status
LED azul	Ligado
LED amarelo	Indicação do estado de comutação (piscando: objeto de função do programa detectado)
LED vermelho	Permanentemente vermelho: Erro Piscando: função do programa, objeto não detectado

Especificações Elétricas

Tensão operacional UB	15...30 V CC, ondulação 10%SS
Corrente de alimentação sem carga I0	≤ 45 mA

Entrada

Tipo de entrada	1 entrada TEACH-IN
Faixa operacional	A1: -UB...+1 V, A2: +6 V...+UB
Impedância de entrada	> 4,7 kΩ
Pulso do programa TEACH-IN	≥ 1s

Saída

Tipo de saída	1 saída de comutação E4, NPN NO/NC, programável
Corrente operacional nominal Ie	200 mA, protegido contra curto-circuito/sobrecarga
Configuração padrão	Ponto de comutação A1:70mm, Ponto de comutação A2: 800mm
Queda de tensão	≤ 2,5 V
Precisão de repetição	≤1%
Frequência de comutação f	≤ 13Hz
Histerese de faixa H	2% da distância operacional definida
Influência da temperatura	±1,5% do valor total da escala

Condições ambientais

Temperatura ambiente	-25...70°C(248...343K)
Temperatura de armazenamento	-40...85°C(233...358K)

Especificações Mecânicas

Conexão	Conector V1 (M12 * 1),4 pinos
Grau de proteção	IP67
Carcaça de Materiais	Latão, niquelado
Transdutor	Mistura de resina epóxi/esfera de vidro oco; espuma de poliuretano, capa PBT

Dimensões

Interface Eletrônica e Definição de Sinais

Descrição da função do sensor

O sensor ultrassônico possui uma saída de comutação com dois pontos de comutação ensináveis. Estes são ajustados aplicando a tensão de alimentação - UB ou + UB à entrada TEACH-IN durante pelo menos 1 segundo. Os LEDs indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN.

Os pontos de comutação só podem ser ajustados 5 minutos após ligar. Para alterar as configurações, o sistema deve ser reiniciado.

Modos TEACH-IN

Modo	Procedimento
Modo de janela TEACH-IN, função normalmente aberta	1. Defina o alvo próximo ao ponto de comutação 2. Ponto de comutação TEACH-IN A1 com - UB 3. Defina o alvo para o ponto de comutação distante 4. Ponto de comutação TEACH-IN A2 com + UB
Modo janela TEACH-IN, função normalmente fechada	1. Defina o alvo para o ponto de comutação distante 2. Ponto de comutação TEACH-IN A2 com - UB 3. Defina o alvo próximo ao ponto de comutação 4. Ponto de comutação TEACH-IN A1 com + UB
Ponto de comutação TEACH-IN, função normalmente aberta	1. Defina o alvo próximo ao ponto de comutação 2. Ponto de comutação TEACH-IN A1 com - UB 3. Cubra o sensor ou remova objetos 4. Ponto de comutação TEACH-IN A2 com + UB
Ponto de comutação TEACH-IN, função normalmente fechada	1. Cubra o sensor ou remova objetos 2. Ponto de comutação TEACH-IN A2 com - UB 3. Defina o alvo próximo ao ponto de comutação 4. Ponto de comutação TEACH-IN A1 com + UB

Indicadores de exibição LED

Modo de operação	LED vermelho	LED amarelo
Ponto de comutação TEACH-IN Objeto detectado	desligado	pisca
Nenhum objeto detectado	pisca	desligado
Objeto incerto (TEACH-IN inválido)	Sobre	desligado
Operação normal	desligado	Estado de comutação
Falta	sobre	Estado anterior

Condições de instalação

Ao instalar o sensor em ambientes abaixo de 0°C, medidas de proteção adequadas devem ser implementadas. Para montagem direta em furos passantes utilizando porcas de aço, o sensor deve ser fixado no meio da rosca da carcaça.
