Tanques externos de ácido nítrico ultra-sônicos sem contacto Medidor de nível RS485 Transmissor de nível de água
1Princípio de Operação
Sensor externo de alavanca de líquido com princípio de alcance do sonar,usando o sensor de temperatura integrada para processar o sonar O sensor é colado na parede exterior do tanque. Algoritmo patenteado para calcular a altura do líquido no Tanque e saída para um sistema de controlo remoto (por exemplo, DCS) através de (4-20) mA, HART, RS-485, Modbus.
De acordo com a figura à direita, o tempo é levado para o sinal Os sinais são transmitidos e recebidos a partir da superfície do líquido.
do transdutor são alimentados no processador e depois processado por algoritmo patenteado para calcular a altura do líquido de acordo com a fórmula:
H=αV ((t-t1)/2
H: altura do líquido
v: velocidade do som no líquido
t: tempo entre o sinal transmitido e o sinal recebido
t g: tempo de propagação na parede do reservatório
αFator de compensação líquida
2. Aplicações
Tanques de GLP
Tanques de amônia líquida
Tanques de propano líquido
Tanques de combustível
Tanques de ácidos/solventes
Tanques de ácido sulfúrico concentrado ((98%)
Tanques de ácido nítrico
Tanques de ácido clorídrico
3. Características
A verdadeira tecnologia de detecção não invasiva
O sensor pega no fundo do tanque
Adequado para a maioria das formas e tamanhos de latas
Saída para o sistema de telemetria - várias opções
CNEX aprovado para utilização em zonas perigosas
(processador e sensor)
Sensor de temperatura integrado
Baixo custo, medição confiável e precisa do tanque
Não afetados pela pressão
Instalação fácil - sem ruptura do tanque
Retroft simples para tanques existentes
Nenhum tempo de inatividade durante a instalação
Sem peças móveis, sem manutenção
3. Parâmetro
| Intervalo de medição |
5 cm~3m diesel de óleo de água e assim por diante |
| Precisão de medição |
00,5% F.S. |
| Fornecimento de energia |
24vdc |
| Defender Grade |
IP66 |
| Temperatura de funcionamento |
-20°C a 50°C |
| Temperatura de armazenamento |
- 25°C~70°C |
| Comprimento do cabo |
8m, pode ser personalizado |
| Comunicação |
RS485, RS232, localizador GPS. |
| Resolução da tela |
1 mm |
| Corrente de saída (opcional) |
4-20ma |
4Pacote
A fim de escolher o sensor de pressão adequado para si, envie-nos as informações abaixo com os comentários.
1Área de aplicação
2. precisão
3. sinal de saída
4. tensão de alimentação
5. Faixa de medição
6. média
7. faixa de temperatura
5. Imagem de aplicação

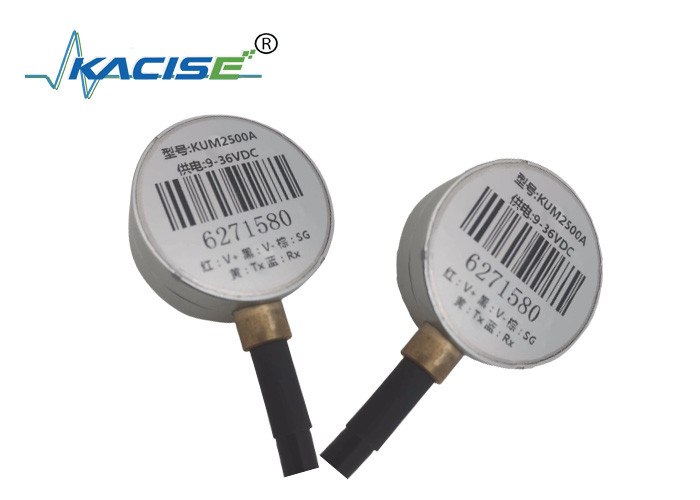

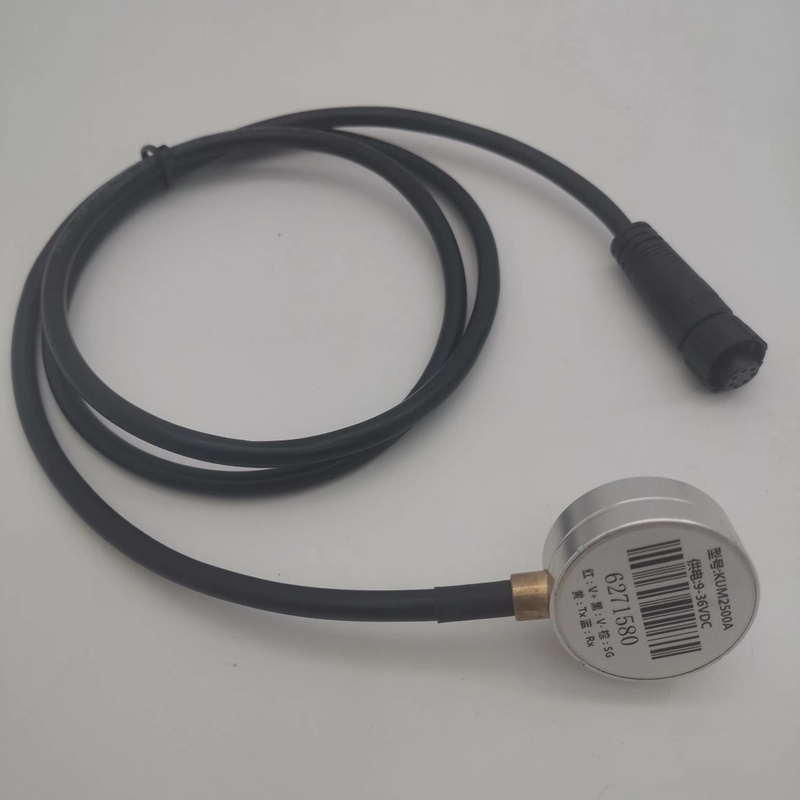

5Imagem do produto
