Medidor de nível ultrasônico com comunicação RS232 0,5% FS Precisão e certificação à prova de explosão para tanques de óleo externos

1Princípio de Operação

Sensor de alavanca de líquido externo com princípio de alcance de sonar, usando o sensor de temperatura integrada para processar o sinal de sonar. O sensor é colado na parede exterior do tanque.Utilizando o algoritmo patenteado para calcular a altura do líquido no tanque e saída para um sistema de controle remoto ((eg.DCS) através de (4-20) mA, HART, RS-485, Modbus.

De acordo com a figura à direita, o tempo é tomado para o sinal ser transmitido e depois recebido da superfície do líquido.Os sinais do transdutor são inseridos no processador e depois processados por um algoritmo patenteado para calcular a altura do líquido de acordo com a fórmula:

H=αV(t-t1)/2

H: altura do líquido

v: velocidade do som no líquido

t: tempo entre o sinal transmitido e o sinal recebido

t g: tempo de propagação na parede do reservatório

α: fator de compensação de liquidez

2. Aplicações

• Tanques de GLP
• Tanques de amônia líquida
• Tanques de propano líquido
• Tanques de combustível
• Tanques de ácidos/solventes
• Tanques de ácido sulfúrico concentrado ((98%)
• Tanques de ácido nítrico
• Tanques de ácido clorídrico

3Características

• A verdadeira tecnologia de detecção não invasiva
• O sensor pega no fundo do tanque
• Adequado para a maioria das formas e tamanhos de latas
• Saída para o sistema de telemetria - várias opções
• CNEX aprovado para utilização em zonas perigosas
• (processador e sensor)
• Sensor de temperatura integrado
• Baixo custo, medição confiável e precisa do tanque
• Não afetados pela pressão
• Instalação fácil - sem ruptura do tanque
• Retroft simples para tanques existentes
• Nenhum tempo de inatividade durante a instalação
• Sem peças móveis, sem manutenção

3. Parâmetro

4Pacote

5. Imagem de aplicação

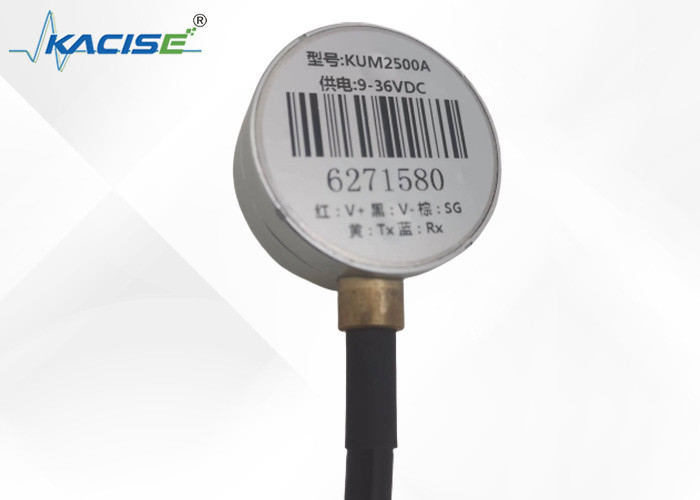

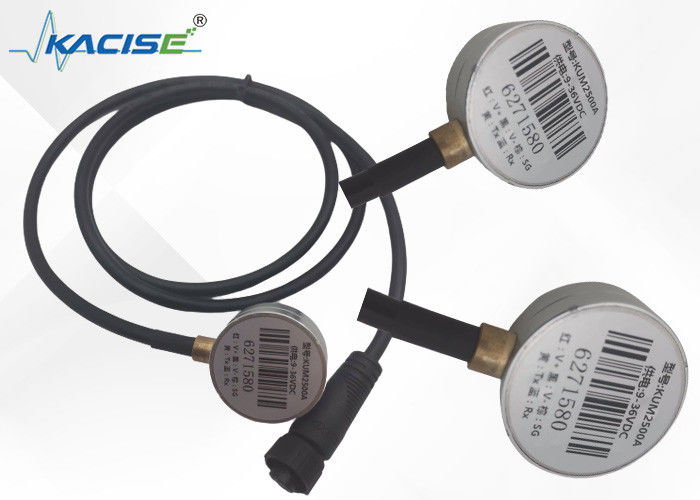

5Imagem do produto

A Xi'an Kacise é qualificada com certificados ISO 9001-2008, GJB 9001B-2009, CE, segurança intrínseca à prova de explosão e segurança isolada à prova de explosão, etc.que garantem que os nossos produtos cumpram com as normas internacionais.

Estamos especializados na fabricação de instrumentos de medição de pressão, nível e fluxo e produtos relacionados há 10 anos.através dos esforços de toda a nossa equipe, tornamo-nos um fabricante profissional de instrumentos de medição e fornecedor de soluções. E estamos continuamente a tentar melhorar a qualidade do produto.

Atualmente, os sensores Kacise já foram exportados para a América, Espanha, Austrália, Chile e outros 20 países e regiões, e receberam muitos comentários favoráveis.Os nossos distribuidores no exterior também estão a aumentar.Consideramos “preços razoáveis, tempo de produção eficiente e bom serviço pós-venda” como nosso princípio, e esperamos cooperar com mais clientes para o desenvolvimento mútuo.

A fim de escolher o sensor de pressão adequado para si, envie-nos as informações abaixo com os comentários.

1. Área de aplicação
2. precisão
3. sinal de saída
4. tensão de alimentação
5. Faixa de medição
6. Médio
7. faixa de temperatura
