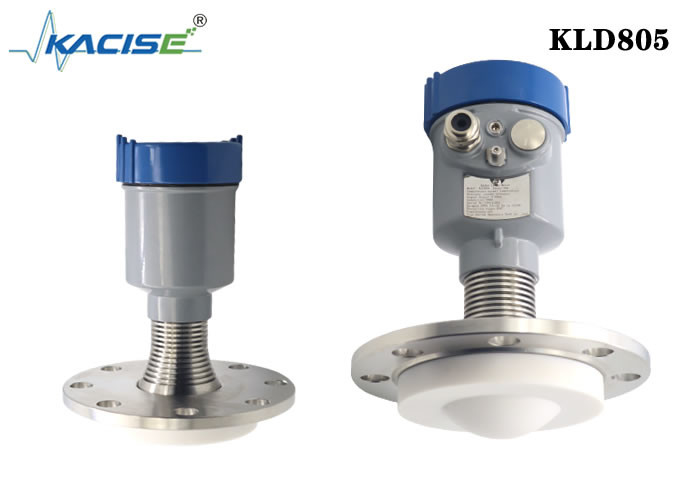

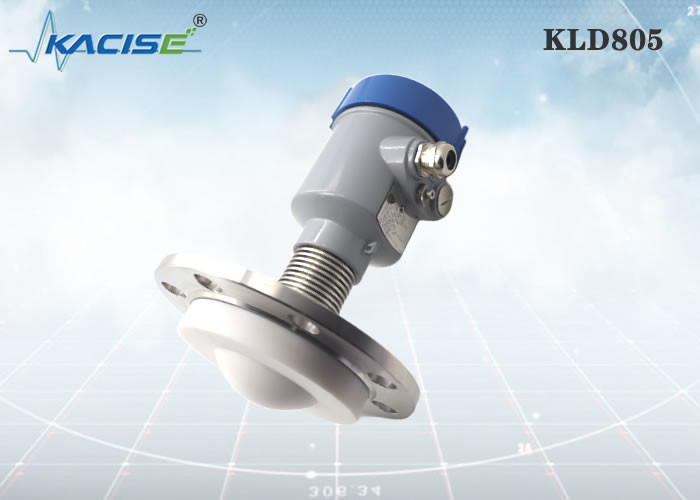

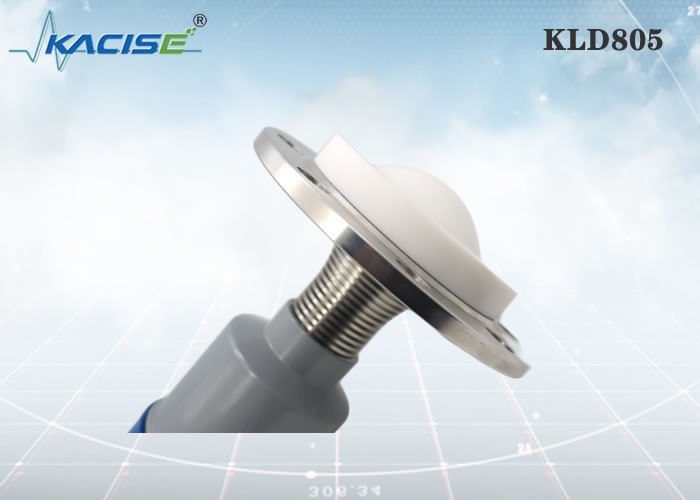

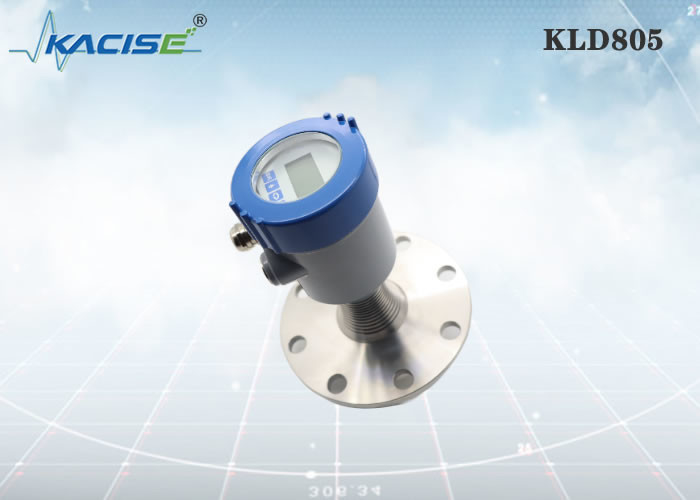

Transmissor nivelado do radar KLD805 para cenas líquidas corrosivas fortes da espuma do vapor

Sensor nivelado do radar de KLD805 80G FM

Princípio

KLD800 o calibre nivelado do radar da série 80G adota a tecnologia modulada frequência da onda contínua (FMCW). A antena emite-se um sinal de radar de alta frequência de FM, e a frequência do sinal de radar aumenta linearmente. O sinal de radar transmitido é recebido pela mesma antena após ser refletido pelo meio medido. Ao mesmo tempo, a diferença da frequência entre a frequência transmitida do sinal e a frequência recebida do sinal é proporcional à distância medida. O sinal de diferença recolhido da frequência é sujeitado a Fourier rápido transformar (FFT) para obter o espectro do eco refletido, e a distância ao alvo a ser medido é calculada com base nesta.

Característica

• O radar da onda de milímetro, a precisão da medida pode alcançar até ±2mm, e a zona cega da medida mínima é 0.05m.
• O tamanho menor da antena satisfaz a medida de condições de trabalho.
• Uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, sinais mais fortes do eco, e confiança mais alta do que outros produtos do radar sob as mesmas circunstâncias industriais e de mineração.
• Tem uma penetração mais forte e pode ser usado normalmente no caso da adesão e da condensação.
• A escala dinâmica do sinal é maior, e a medida de baixos meios constantes dielétricos é mais estável.
• Modos múltiplos da medida, resposta do radar no modo rápido da medida.

A instalação





Aplicação:
