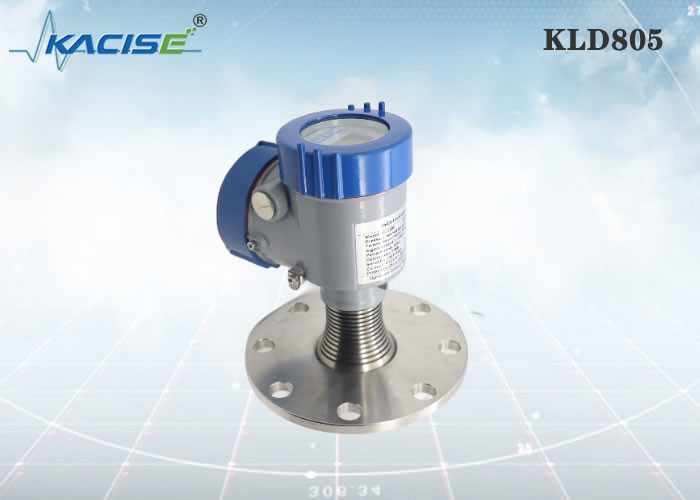

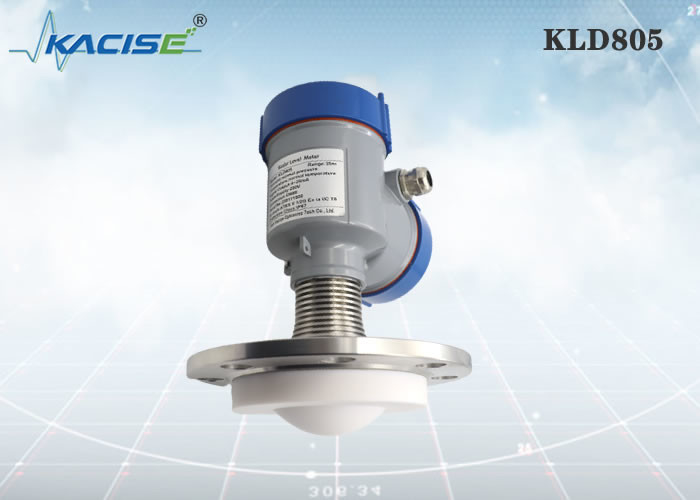

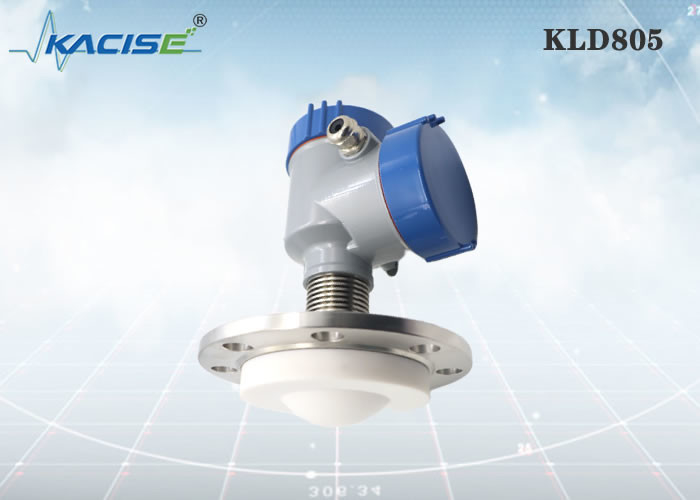

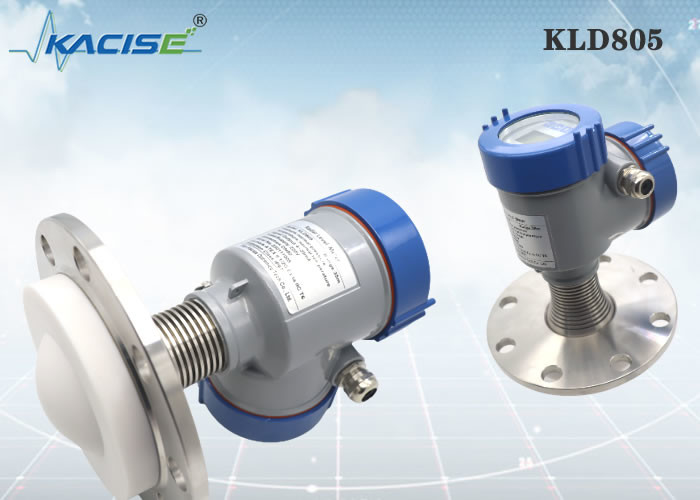

KLD805 80G FM Sensor de Nível de Radar
Introdução
O medidor de nível de radar Apure opera a 76-81 GHz, com uma faixa de medição máxima de 100 m e uma zona cega mínima de 10 cm. Suporta aplicações de 4 fios e 2 fios.
Frequência de funcionamento mais elevada e comprimento de onda mais curto tornam-no ideal para aplicações sólidas, incluindo aquelas com poeira extrema e alta temperatura até + 200 °C.O radar consiste num circuito electrónico acoplado a uma antena de lente e flange para posicionamento rápido e fácil.
Características
Material PTFE:Hidrofóbico, não molhado, de alta densidade e resistente a altas temperaturas.
Vantagens da utilização de compostos cheios de PTFE
• Excelente resistência química
• Ampla gama de temperaturas de serviço
• Excelentes propriedades dielétricas
• Não pegajoso, baixo atrito
• Sem fragilidade ou envelhecimento
• Pode ser alcançado um acabamento de superfície liso
• Não molhando
• Excelente protecção contra a corrosão
• Isolamento elétrico
• Alta estabilidade térmica e resistência à chama
• Resistência às intempéries
• Conformidade com os requisitos de qualidade alimentar
|
KLD805
|
Médio: líquido corrosivo forte, vapor, espuma,
Temperatura elevada e pressão elevada.
Faixa de medição: 0,1 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN80
Temperatura de processo: -40 ∼200°C
Pressão de processo: -0,12,5 MPa
Tamanho da antena: antena de lente de 76 mm (de acordo com o tamanho da flange)
Material da antena: PTFE/recheio global
Precisão: ± 1 mm
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio / plástico / aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios 4...20mA/ RS485 Modbus
|
Instalação
1Instalação de flanges
Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e a parede do reservatório deve ser de 200 mm.
① Plano de dados
② centro do recipiente ou eixo de simetria
2Instalações de elevação
Requisitos de instalação
Ao instalar o instrumento, evite instalá-lo acima da entrada do material e tente evitar vários objetos que afetam o sinal, como remoções de pás, etc.
Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculos na área com um raio de 20 cm centrado no ponto de instalação.
Diagrama de ligação da instalação:
A altura máxima da bobina de instalação H max depende do diâmetro da bobina de instalação D e do tamanho do ângulo de lançamento do produto.
Uma ligação de instalação demasiado longa afectará o desempenho do radar.
Dimensões
Dimensão do invólucro
Unidade em mm:
