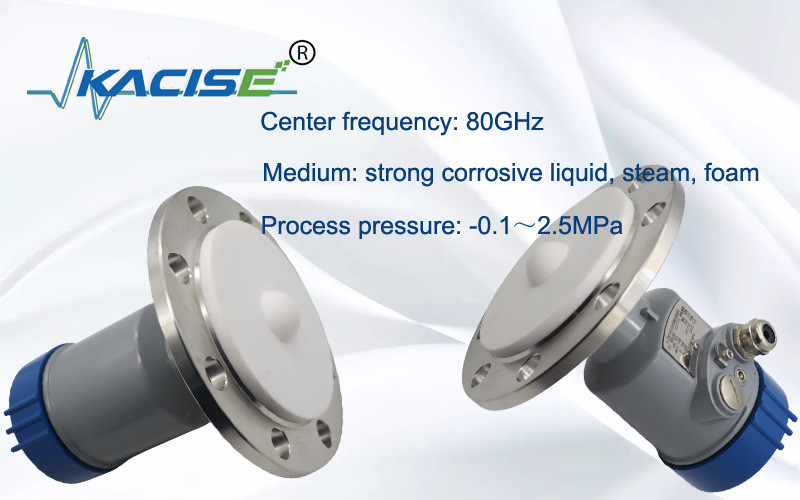

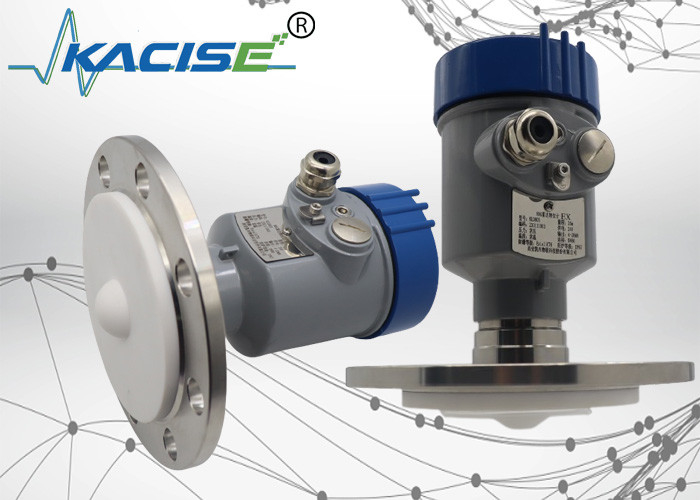

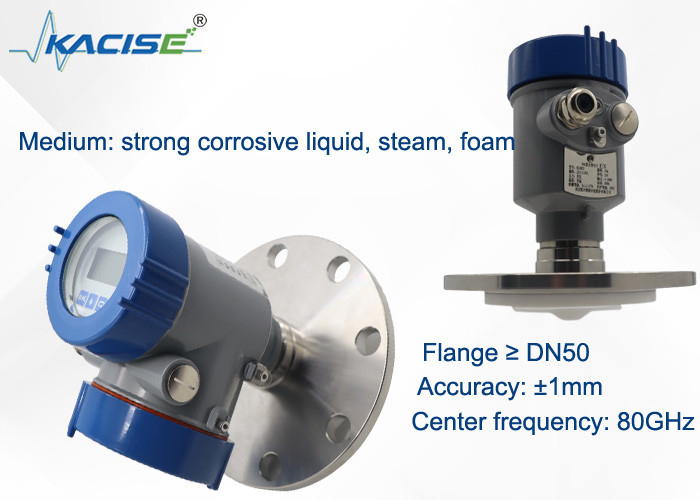

Medição do nível de radar 80G, adequada para tanques de alta temperatura, alta pressão e corrosivos

Medição do nível de radar 80G, adequada para tanques de alta temperatura, alta pressão e corrosivos

calibre nivelado do radar de 100m

Calibre nivelado do radar do tanque de água

medidor nivelado do tanque de água 80GHz

Lugar de origem:

China

Marca:

KACISE

Certificação:

CE

Número do modelo:

KLD803

Conversar
Falem Agora.
Detalhes do produto
Frequência:
80 GHz
Produção:
4… 20mA/de quatro fios RS485 Modbus
A prova de explosão:
Ia IIC T6 Gb de Exia IIC T6 Ga/Exd
Proteção:
IP67
Distância:
0.1m100m
Médio:
líquido, vapor, espuma e outros materiais altamente corrosivos
Pressão de processo:
-0,1 ∼2,5 MPa
Fornecimento de energia:
dois fios /DC24V quatro fios /DC12~24V quatro fios /AC220V
Destacar:

calibre nivelado do radar de 100m

,

Calibre nivelado do radar do tanque de água

,

medidor nivelado do tanque de água 80GHz

Termos de pagamento e envio
Quantidade de ordem mínima
1pcs
Preço
200-800
Detalhes da embalagem
Caixa da caixa
Tempo de entrega
5 dias de trabalho
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte
10000PCS/MONTH
Descrição do produto

Medição do nível de radar 80G, adequada para tanques de alta temperatura, alta pressão e corrosivos

1Introdução
A antena emite um sinal de radar FM de alta frequência com frequência linearmente crescente.é recebido pela mesma antenaA diferença de frequência entre os sinais transmitidos e recebidos é proporcional à distância medida.O sinal de diferença de frequência coletado é submetido a FFT para obter o espectro de eco e calcular a distância alvo.


2.Dimenção do produto

Medição do nível de radar 80G, adequada para tanques de alta temperatura, alta pressão e corrosivos 0

3Princípio de funcionamento

A antena de radar transmite um pulso de micro-ondas estreito que será refletido quando atingir a superfície do meio testado e, em seguida, novamente recebido pelo sistema de antena.Os sinais devem ser transmitidos para o circuito elétrico e depois convertidos em sinais de nível.Como a velocidade de transmissão do microondas é tão rápida, o tempo utilizado para a transmissão do microondas para a superfície do meio testado e depois refletido de volta é quase 0.
Medição do nível de radar 80G, adequada para tanques de alta temperatura, alta pressão e corrosivos 1
- Não.
4Características técnicas

  • Radar de ondas milimétricas, a precisão de medição pode chegar a ±2 mm e a zona cega mínima de medição é de 0,05 m.
  • O tamanho menor da antena satisfaz a medição de mais condições de trabalho.
  • Uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, sinais de eco mais fortes e maior confiabilidade do que outros produtos de radar nas mesmas condições industriais e de mineração.
  • Tem uma penetração mais forte e pode ser utilizado normalmente no caso de adesão e condensação.
  • A gama de sinais dinâmicos é maior e a medição de médios de baixa constante dielétrica é mais estável.
  • Métodos de medição múltiplos, resposta do radar no modo de medição rápida


5Especificações técnicas e selecção de modelos

Modelo KLD803
Médio líquido, vapor, espuma e outros materiais altamente corrosivos
Faixa de medição 0.1m~10/20/30/60/100m
Conexão de processo Flange ≥ DN50
Temperatura do processo

-40 ̊C

Pressão de processo -0,1 ∼2,5 MPa
Tamanho da antena Antenna de lente de 34 mm (de acordo com o tamanho da flange)
Material de antena PTFE
Precisão ±1 mm (intervalo inferior a 35 m) ±5 mm (intervalo entre 35 m e 100 m)
Classe de protecção P67
Frequência central 80 GHz
Ângulo de lançamento
Fornecimento de energia Dois fios / DC24V / quatro fios / DC12~24V / quatro fios / AC220V
Cássaro Alumínio/aço inoxidável
Saída de sinal dois fios /4...20mA/protocolo HART quatro fios /4...20mA/ RS485 Modbus


6Requisitos de instalação
Ao instalar o instrumento, evite instalá-lo acima da entrada do material e tente evitar vários objetos que afetam o sinal, como remoções de remos, etc.
Medição do nível de radar 80G, adequada para tanques de alta temperatura, alta pressão e corrosivos 2

7Conexão elétrica

Fornecimento de energia
(4 ¢ 20) mA/HART ((2 fios)
A fonte de alimentação e o sinal de corrente de saída partilham um cabo blindado de dois núcleos.

(4 ¢ 20) mA ((4 fios/6 fios)
A fonte de alimentação tem de ser alimentada separadamente.e um cabo blindado de quatro núcleos é usado para a fonte de alimentação e sinal de corrente (o sinal de corrente e a interface RS485 podem ser emitidos ao mesmo tempo, e um cabo blindado de seis núcleos é necessário para saída simultânea).

RS485/Modbus
A fonte de alimentação precisa ser alimentada separadamente, e um cabo blindado de quatro núcleos é usado para a fonte de alimentação e sinal digital.,e um cabo blindado de seis núcleos é necessário para saída simultânea).


8- Conexão.
Medição do nível de radar 80G, adequada para tanques de alta temperatura, alta pressão e corrosivos 3


9.Linearidade do sensor
Ângulo do raio
O ângulo do feixe é o ângulo do feixe em que a densidade de energia da onda de radar atinge metade do seu valor máximo (largura de 3 dB).As microondas emitem sinais fora do alcance do feixe e podem ser refletidos por objetos que interferem.


Medição do nível de radar 80G, adequada para tanques de alta temperatura, alta pressão e corrosivos 4


Diâmetro da antena da lente

Φ32 mm

Lente Antenna

Φ42 mm

Lente Antenna

Φ76 mm

Lente Antenna

Φ74,7 mm

Lente Antenna com purga de ar

Ângulo do raio
