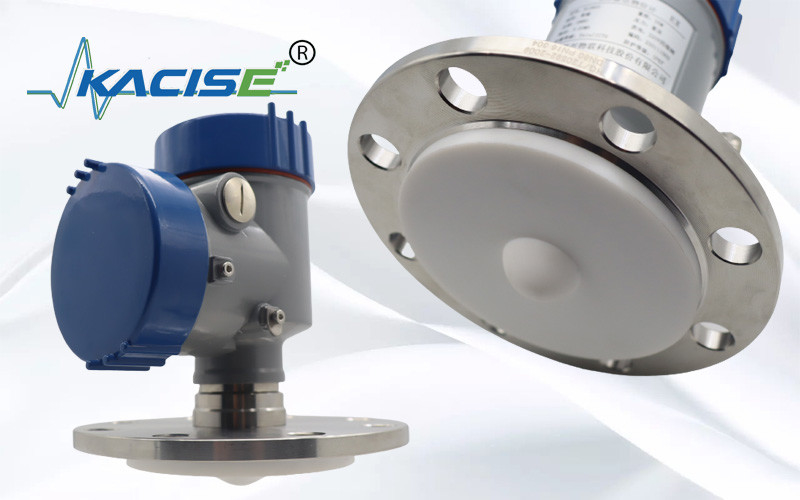

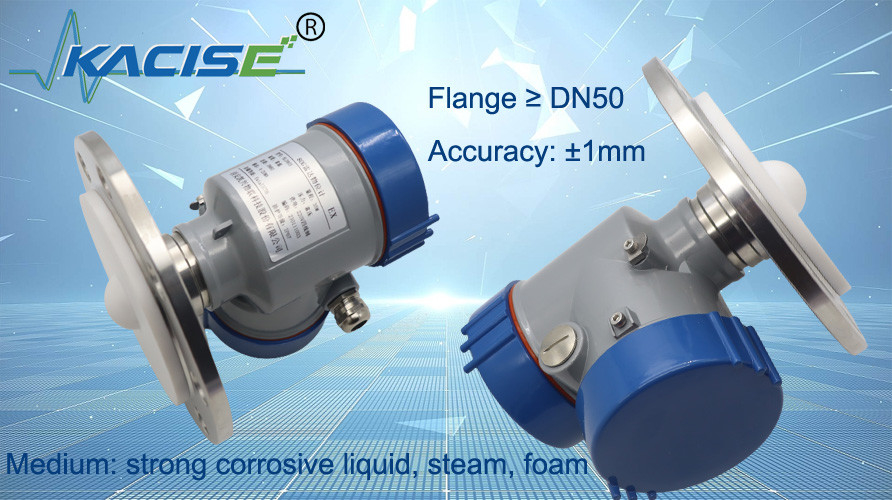

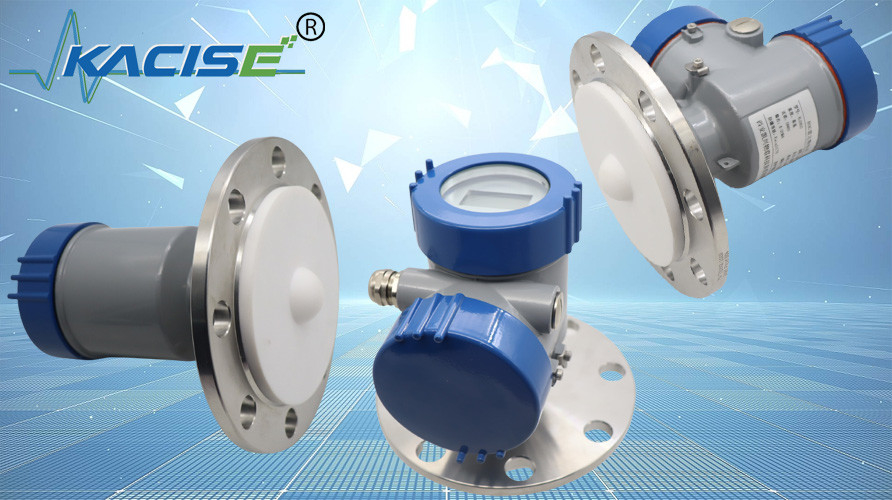

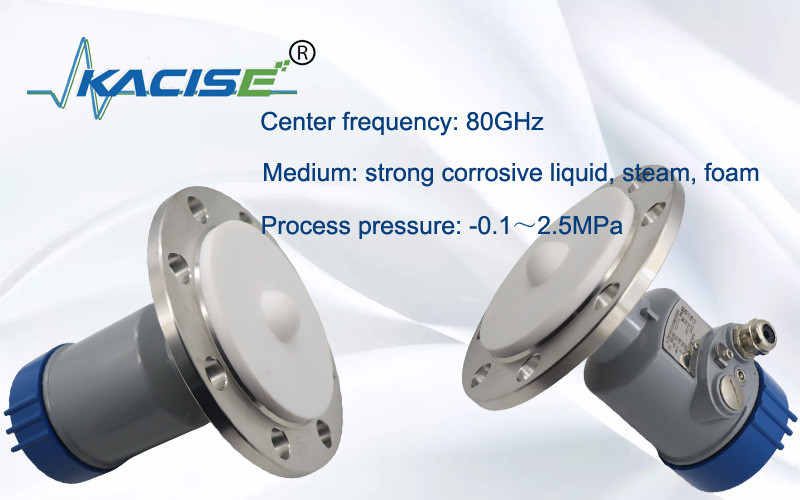

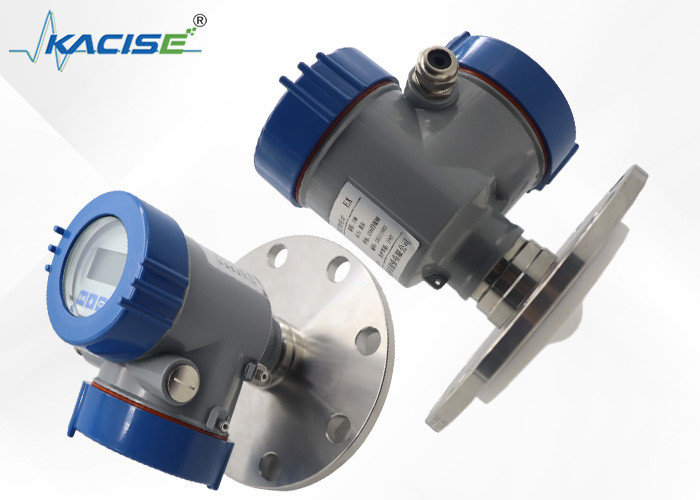

OEM 80GHz FMCW Radar Level Meter com alcance de 100m e saída de 4-20mA para tanques de água

Medidor de nível de radar KLD803 OEM tanque de água 4-20mA 100m transmissor de nível de radar FMCW

O medidor de nível de radar KLD803 80G adota tecnologia de onda contínua modulada em frequência (FMCW). A antena emite um sinal de radar FM de alta frequência e a frequência do sinal de radar aumenta linearmente. O sinal de radar transmitido é recebido pela mesma antena após ser refletido pelo meio medido. Ao mesmo tempo, a diferença de frequência entre a frequência do sinal transmitido e a frequência do sinal recebido é proporcional à distância medida. O sinal de diferença de frequência coletado é submetido à transformada rápida de Fourier (FFT) para obter o espectro do eco refletido, e a distância até o alvo a ser medido é baseada nisso.

A antena do radar transmite pulsos de micro-ondas estreitos que serão refletidos de volta ao atingir a superfície do meio testado e então recebidos novamente pelo sistema de antena. Os sinais devem ser transmitidos ao circuito elétrico e depois convertidos em sinais de nível. Como a velocidade de transmissão das microondas é muito rápida, o tempo usado para a transmissão das microondas até a superfície do meio testado e depois refletido de volta é quase 0.

• Radar de ondas milimétricas, a precisão da medição pode atingir até ± 2 mm e a zona cega mínima de medição é de 0,05 m.
• O tamanho menor da antena satisfaz a medição de mais condições de trabalho.
• Uma variedade de antenas de lentes, ângulos de lançamento menores, energia mais concentrada, sinais de eco mais fortes e maior confiabilidade do que outros produtos de radar nas mesmas condições industriais e de mineração.
• Possui penetração mais forte e pode ser utilizado normalmente em caso de aderência e condensação.
• A faixa dinâmica do sinal é maior e a medição de meios de baixa constante dielétrica é mais estável.
• Vários modos de medição, resposta de radar no modo de medição rápida

Ao instalar o instrumento, evite instalá-lo acima da entrada de material e tente evitar vários objetos que afetem o sinal, como pás de agitação, etc.

Fonte de energia

(4~20) mA/HART(2 fios)

A fonte de alimentação e o sinal de corrente de saída compartilham um cabo blindado de dois núcleos. Consulte os dados técnicos para a faixa específica de tensão de alimentação.

(4~20) mA (4 fios/6 fios)

A fonte de alimentação precisa ser alimentada separadamente e um cabo blindado de quatro núcleos é usado para a fonte de alimentação e o sinal de corrente (o sinal de corrente e a interface RS485 podem ser emitidos ao mesmo tempo, e um cabo blindado de seis núcleos é necessário para saída simultânea).

RS485/Modbus

A fonte de alimentação precisa ser alimentada separadamente e um cabo blindado de quatro núcleos é usado para fonte de alimentação e sinal digital. (O sinal de corrente e a interface RS485 podem ser emitidos ao mesmo tempo, e um cabo blindado de seis núcleos é necessário para saída simultânea).

Observe os requisitos dos regulamentos locais de instalação elétrica! Siga os regulamentos locais relativos à saúde e segurança do pessoal. Todas as operações nos componentes elétricos do instrumento devem ser realizadas por profissionais que tenham recebido treinamento formal. Verifique a placa de identificação do instrumento para garantir que as especificações do produto atendem aos seus requisitos. Certifique-se de que a tensão da fonte de alimentação seja consistente com os requisitos da placa de identificação do instrumento.

Este instrumento atende totalmente aos requisitos da classe de proteção IP66/67, por favor garanta a impermeabilidade da cabeça de vedação do cabo. Conforme mostrado abaixo:

Como garantir que a instalação atenda aos requisitos do IP67:

• Certifique-se de que a cabeça de vedação não esteja danificada.
• Certifique-se de que o cabo não esteja danificado.
• Certifique-se de que os cabos utilizados atendem aos requisitos dos regulamentos de conexão elétrica.
• Antes de entrar na interface elétrica, dobre o cabo para baixo para garantir que a água não flua para dentro da caixa, consulte ①
• Aperte o prensa-cabo, consulte ②
• Conecte a interface elétrica não utilizada com um plugue cego, consulte ③

Ângulo de feixe

O ângulo do feixe é o ângulo do feixe no qual a densidade de energia da onda do radar atinge metade do seu valor máximo (3dB de largura). As microondas emitem sinais fora do alcance do feixe e podem ser refletidas por objetos interferentes.

Quanto maior o tamanho da antena e menor o ângulo do feixe α, menos ecos de interferência serão gerados.
Para medições mais precisas, evite instalar quaisquer dispositivos internos (como chaves fim de curso, sensores de temperatura, bases, anéis de vácuo, serpentinas de aquecimento, defletores, etc.) dentro do alcance do feixe de sinal.
