Lugar de origem:
China
Marca:
KACISE
Certificação:
CE
Número do modelo:
KLD804

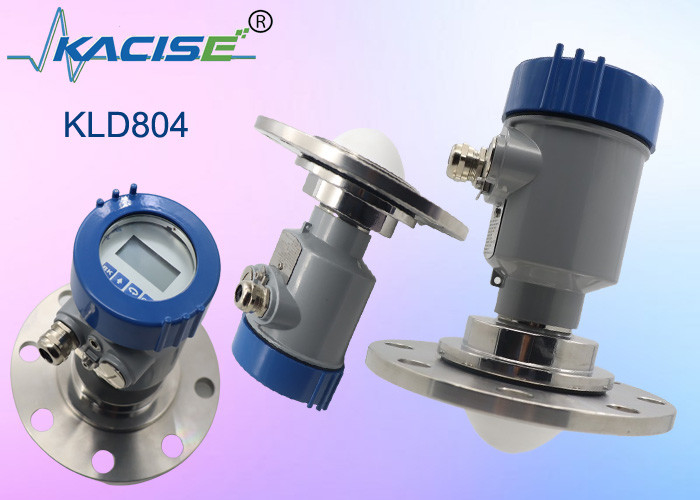

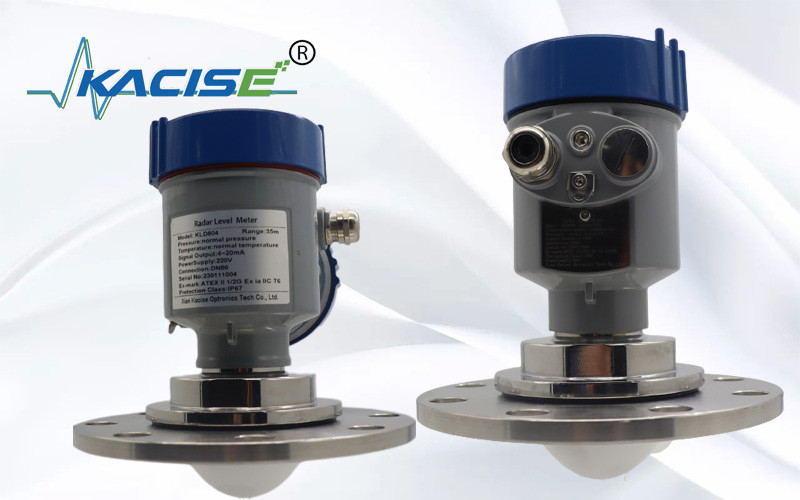

KLD804 medidor de nível de radar tanque de água 4-20mA 100m transmissor de nível de radar FMCW
O medidor de nível de radar KLD804 80G adota tecnologia de onda contínua modulada em frequência (FMCW). A antena emite um sinal de radar FM de alta frequência e a frequência do sinal de radar aumenta linearmente. O sinal de radar transmitido é recebido pela mesma antena após ser refletido pelo meio medido. Ao mesmo tempo, a diferença de frequência entre a frequência do sinal transmitido e a frequência do sinal recebido é proporcional à distância medida. O sinal de diferença de frequência coletado é submetido à transformada rápida de Fourier (FFT) para obter o espectro do eco refletido, e a distância até o alvo a ser medido é calculada com base nisso.
![]()
A antena do radar transmite pulsos de micro-ondas estreitos que serão refletidos de volta ao atingir a superfície do meio testado e então recebidos novamente pelo sistema de antena. Os sinais devem ser transmitidos ao circuito elétrico e depois convertidos em sinais de nível. Como a velocidade de transmissão das microondas é muito rápida, o tempo usado para a transmissão das microondas até a superfície do meio testado e depois refletido de volta é quase 0.
![]()

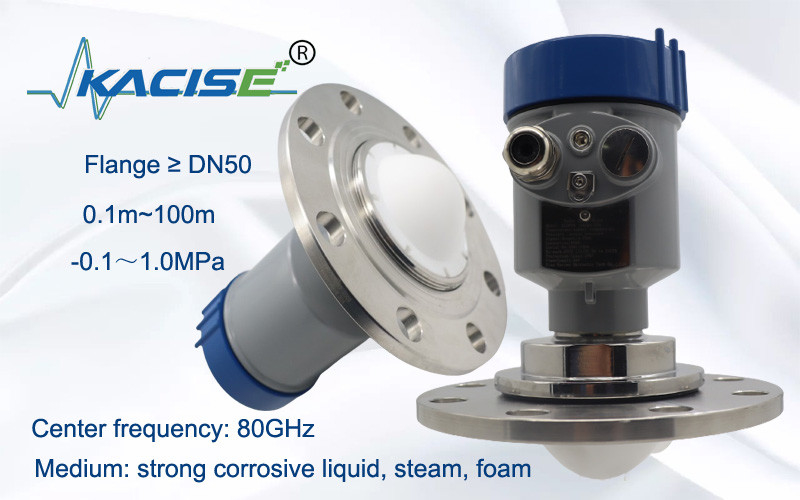

| Modelo | KLD804 |
| Médio | líquido corrosivo forte, vapor, espuma |
| Faixa de medição | 0,1m~10/20/30/60/100m |
| Conexão de processo | flange ≥ DN50 |
| Temperatura do processo |
-40~130°C |
| Pressão do processo | -0,1~1,0MPa |
| Tamanho da antena | Antena de lente de 76 mm |
| Material da antena | PTFE |
| Precisão | ±1 mm |
| Classe de proteção | P67 |
| Frequência central | 80 GHz |
| Ângulo de lançamento | 2° |
| Fonte de energia | Dois fios /DC24V / quatro fios /DC12 ~ 24V / quatro fios /AC220V |
| Invólucro |
alumínio/plástico/aço inoxidável |
| Saída de sinal | dois fios /4...20mA/protocolo HART quatro fios / 4...20mA/ RS485 Modbus |
Ao instalar o instrumento, evite instalá-lo acima da entrada de material e tente evitar vários objetos que afetem o sinal, como pás de agitação, etc.
![]()
A fonte de alimentação e o sinal de corrente de saída compartilham um cabo blindado de dois núcleos. Consulte os dados técnicos para a faixa específica de tensão de alimentação.
A fonte de alimentação precisa ser alimentada separadamente e um cabo blindado de quatro núcleos é usado para a fonte de alimentação e o sinal de corrente (o sinal de corrente e a interface RS485 podem ser emitidos ao mesmo tempo, e um cabo blindado de seis núcleos é necessário para saída simultânea).
A fonte de alimentação precisa ser alimentada separadamente e um cabo blindado de quatro núcleos é usado para fonte de alimentação e sinal digital. (O sinal de corrente e a interface RS485 podem ser emitidos ao mesmo tempo, e um cabo blindado de seis núcleos é necessário para saída simultânea).
![]()
Observe os requisitos dos regulamentos locais de instalação elétrica! Siga os regulamentos locais relativos à saúde e segurança do pessoal. Todas as operações nos componentes elétricos do instrumento devem ser realizadas por profissionais que tenham recebido treinamento formal. Verifique a placa de identificação do instrumento para garantir que as especificações do produto atendem aos seus requisitos. Certifique-se de que a tensão da fonte de alimentação seja consistente com os requisitos da placa de identificação do instrumento.
Este instrumento atende totalmente aos requisitos da classe de proteção IP66/67, por favor garanta a impermeabilidade da cabeça de vedação do cabo. Conforme mostrado abaixo:
![]()
Como garantir que a instalação atenda aos requisitos do IP67:
O ângulo do feixe é o ângulo do feixe no qual a densidade de energia da onda do radar atinge metade do seu valor máximo (3dB de largura). As microondas emitem sinais fora do alcance do feixe e podem ser refletidas por objetos interferentes.
![]()
| Diâmetro da antena da lente |
Φ32mm antena de lente |
Φ42mm antena de lente |
Φ76mm antena de lente |
Φ74,7 mm antena de lente com purga de ar |
| Ângulo de feixe | 7° | 6° | 3° | 3° |
Quanto maior o tamanho da antena e menor o ângulo do feixe α, menos ecos de interferência serão gerados.
Para medições mais precisas, evite instalar quaisquer dispositivos internos (como chaves fim de curso, sensores de temperatura, bases, anéis de vácuo, serpentinas de aquecimento, defletores, etc.) dentro do alcance do feixe de sinal.
![]()
