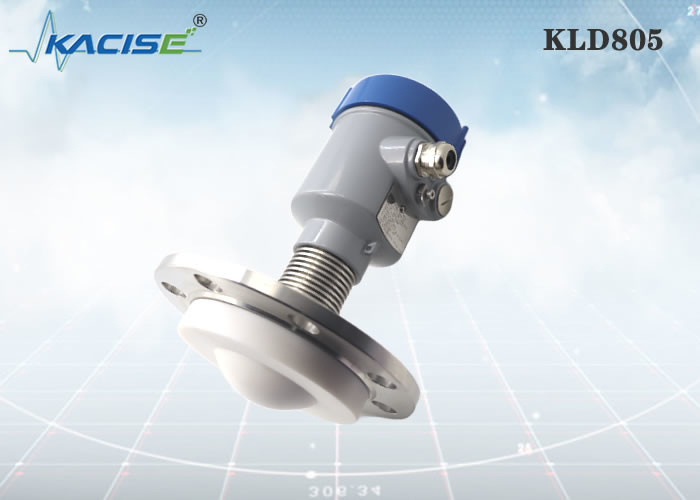

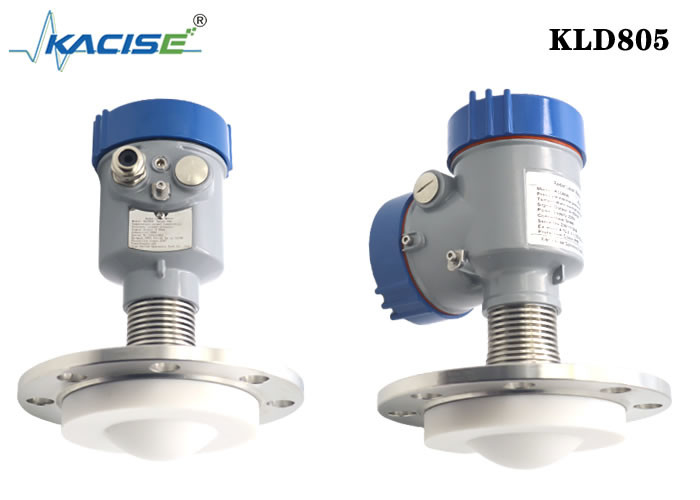

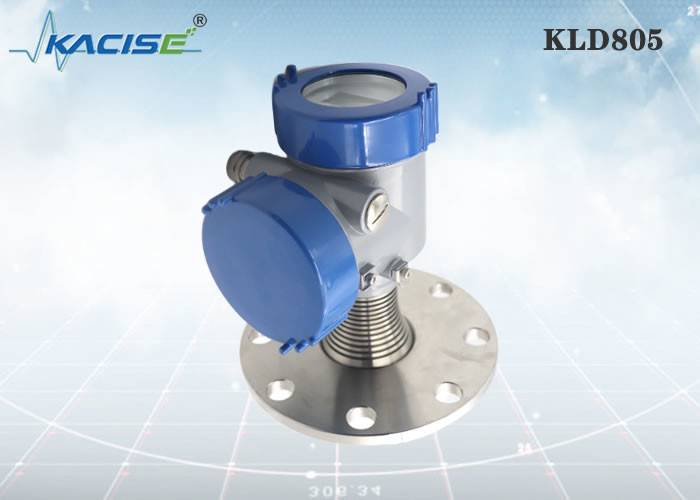

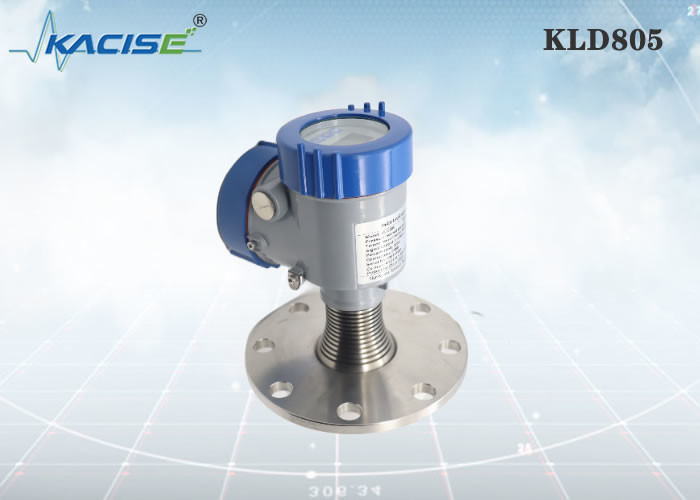

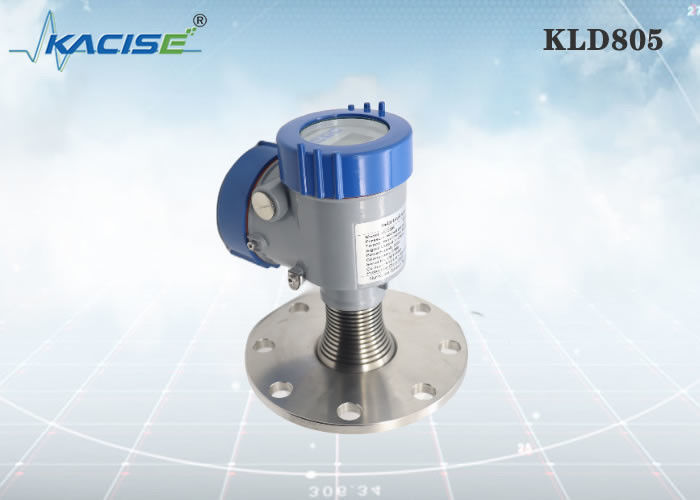

Instrumentos de medição de nível de radar KLD805 80G para ambientes de alta temperatura e alta pressão com antena PTFE

Introdução

A diferença na aplicação da faixa de frequência do transmissor de nível de radar

Ambiente sujo e poluído

Com o uso prolongado, a sujeira e os poluentes acumulados na antena afetarão a força e a direção do sinal do radar. Para sinais de alta frequência, qualquer sujeira que cubra a antena absorverá mais energia e a direção do feixe poderá mudar. Isso resulta em uma perda de força do sinal. Portanto, as tecnologias de baixa e média frequência são mais adequadas.

Tanques de armazenamento com condensado e/ou vapor

A condensação e o vapor podem fazer com que os reflexos nas superfícies do produto sejam mascarados pelo “ruído” das gotas de água. Este é mais um problema para sinais de alta frequência. Portanto, as técnicas de média e baixa frequência são uma escolha melhor. Antenas com superfícies planas e horizontais devem sempre ser evitadas devido à condensação.

Alto vapor e agitação

Certifique-se de escolher o medidor de nível de radar de ondas milimétricas 80G. O medidor de nível de radar 80G possui alta frequência de transmissão e boa penetração e não é afetado pelo vapor. O ângulo de transmissão de 2° pode efetivamente evitar a interferência da lâmina de agitação. O algoritmo exclusivo de rastreamento de eco evita a leitura de vários ecos quando o nível do material é alto.

Aplicações com turbulência, ondas e ondulações

Ondas e ondulações são frequentemente encontradas na superfície de líquidos de processo em grandes tanques. E esta turbulência é especialmente prejudicial para medições de alta frequência. Instrumentos de nível de frequência baixa e média emitem comprimentos de onda mais longos, fazendo com que tenham melhor desempenho.

Aplicação de espuma

Assim como a poeira e a condensação, uma camada de espuma sobre o líquido pode absorver o sinal do radar, dificultando medições precisas. As baixas frequências funcionam melhor com espumas espessas, como cerveja, melaço ou látex. Para espuma mais leve, os médios têm um bom desempenho. Técnicas de alta frequência devem ser evitadas em aplicações de espuma.

Especificações

KLD805

Médio: líquido corrosivo forte, vapor, espuma, alta temperatura. e alta pressão Faixa de medição: 0,1m ~ 10/20/30/60/100m Conexão ao processo: flange ≥ DN80 Temperatura do processo: -40~200℃ Pressão do processo: -0,1~2,5MPa Tamanho da antena: antena de lente de 76 mm (de acordo com o tamanho do flange) Material da antena: PTFE/enchimento geral Precisão: ± 1mm Classe de proteção: IP67 Frequência central: 80GHz Ângulo de lançamento: 3° Fonte de alimentação: dois fios/DC24V quatro fios /DC12 ~ 24V quatro fios /AC220V Invólucro: alumínio/plástico/aço inoxidável Saída de sinal: protocolo de dois fios /4...20mA/HART quatro fios 4...20mA/RS485 Modbus

Instalação

1. Instalação do flange

Ao utilizar a instalação por flange, a distância mínima entre o instrumento e a parede do tanque deve ser de 200 mm.

① plano de referência

② centro do vaso ou eixo de simetria

2. Instalação de içamento

Requisitos de instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada de material e tente evitar vários objetos que afetem o sinal, como pás de agitação, etc.

Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculo na área com raio de 20cm centrado no ponto de instalação.

Diagrama de conexão de instalação:

A altura máxima do carretel de instalação H max depende do diâmetro D do carretel de instalação e do tamanho do ângulo de lançamento do produto.

Uma conexão de instalação muito longa afetará o desempenho do radar.

Dimensões

Dimensão do invólucro
Unidade em mm:

Produção:
