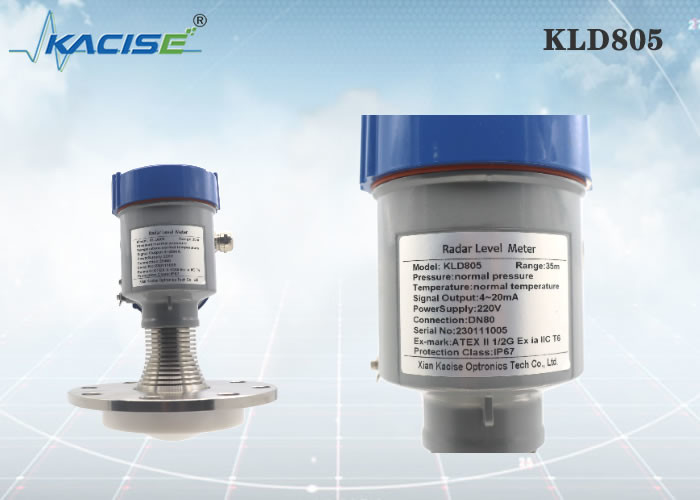

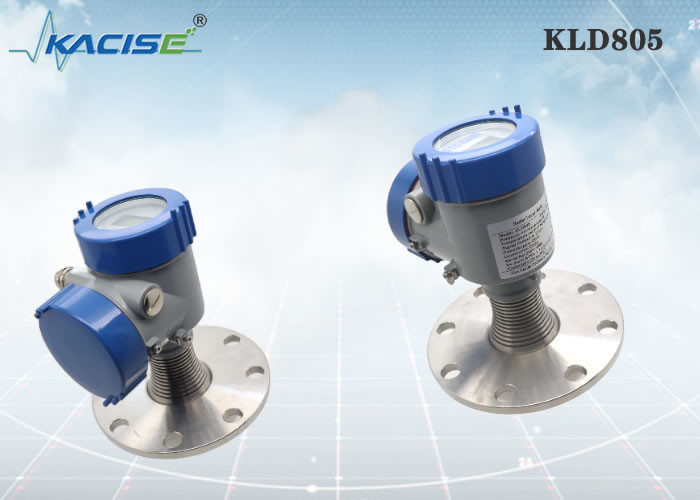

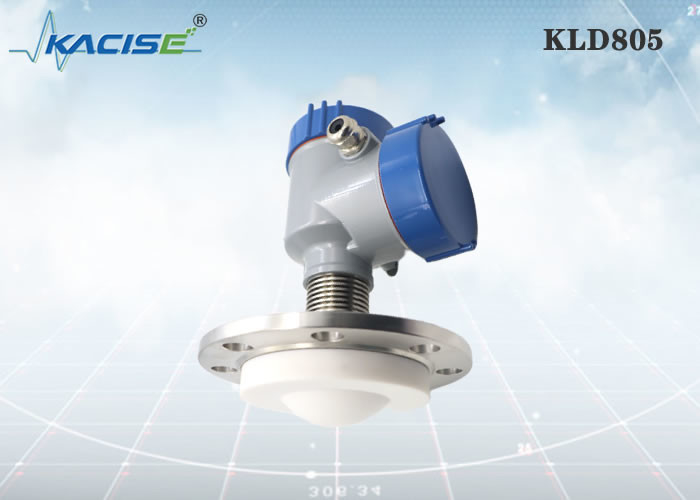

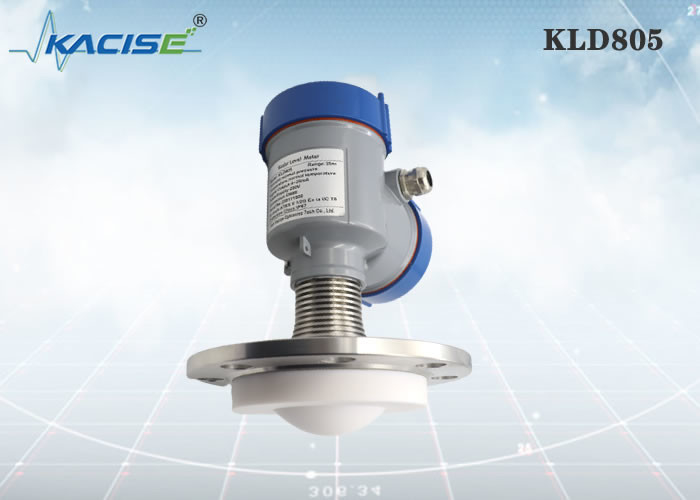

Sensor de nível de radar KLD805 de 80 GHz com antena PTFE e proteção IP67 para medição do nível de líquido

O sensor de nível de radar KLD805 é muito adequado para medição de nível sem contato em aplicações simples com altos requisitos de proteção. As aplicações típicas são tratamento de água, estação de bombeamento, tanque de transbordamento de água pluvial, medição de vazão em canal aberto e monitoramento de nível de água.

• Resultados de medição exatos, independentes das condições do meio, do processo e do ambiente
• Operação livre de manutenção devido à tecnologia de radar sem contato de 80 GHz
• Alta precisão e confiabilidade

KLD805

Médio: líquido corrosivo forte, vapor, espuma, alta temperatura. e alta pressão Faixa de medição: 0,1m ~ 10/20/30/60/100m Conexão ao processo: flange ≥ DN80 Temperatura do processo: -40~200℃ Pressão do processo: -0,1~2,5MPa Tamanho da antena: antena de lente de 76 mm (de acordo com o tamanho do flange) Material da antena: PTFE/enchimento geral Precisão: ± 1mm Classe de proteção: IP67 Frequência central: 80GHz Ângulo de lançamento: 3° Fonte de alimentação: dois fios/DC24V quatro fios /DC12 ~ 24V quatro fios /AC220V Invólucro: alumínio/plástico/aço inoxidável Saída de sinal: protocolo de dois fios /4...20mA/HART quatro fios 4...20mA/RS485 Modbus

Ao utilizar a instalação por flange, a distância mínima entre o instrumento e a parede do tanque deve ser de 200 mm.

1. ① plano de referência
2. ② centro do vaso ou eixo de simetria

Ao instalar o instrumento, evite instalá-lo acima da entrada de material e tente evitar vários objetos que afetem o sinal, como pás de agitação, etc.

Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculo na área com raio de 20cm centrado no ponto de instalação.

A altura máxima do carretel de instalação H max depende do diâmetro D do carretel de instalação e do tamanho do ângulo de lançamento do produto.

Uma conexão de instalação muito longa afetará o desempenho do radar.
