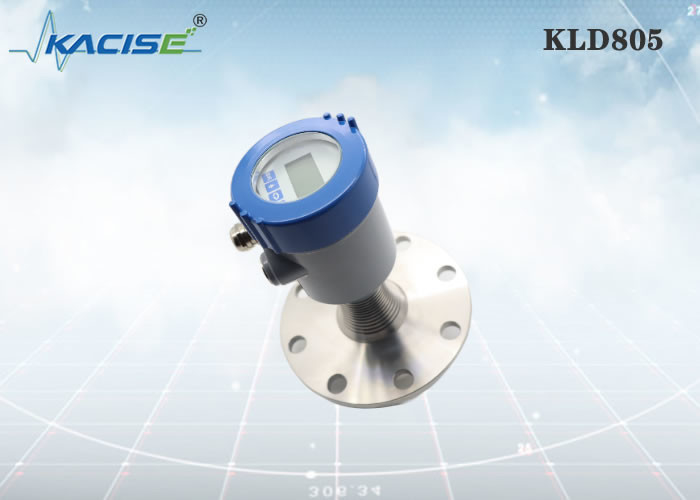

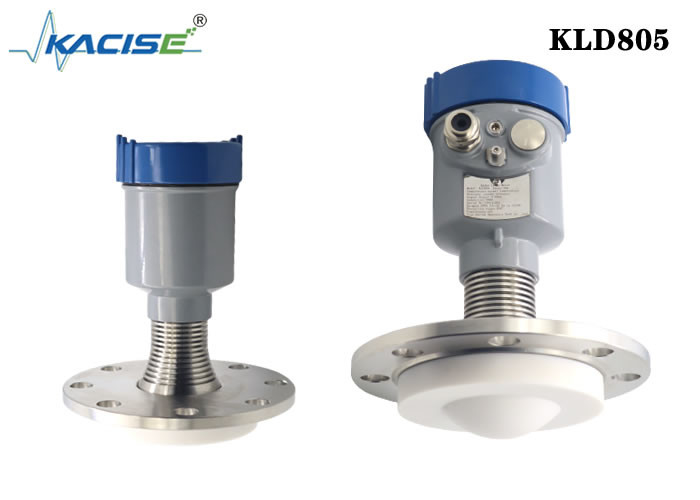

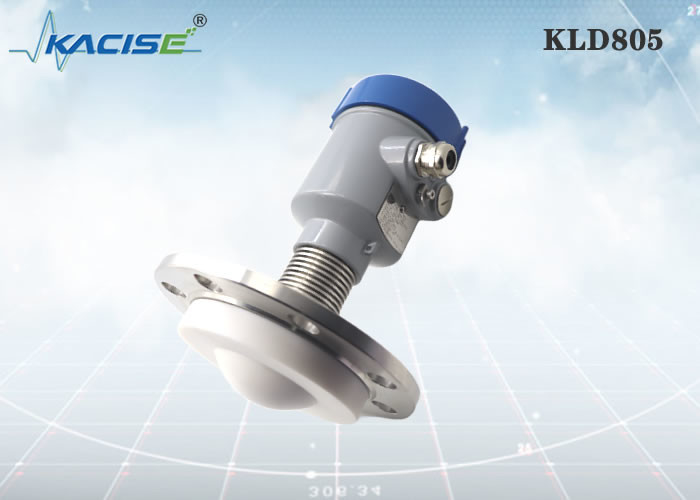

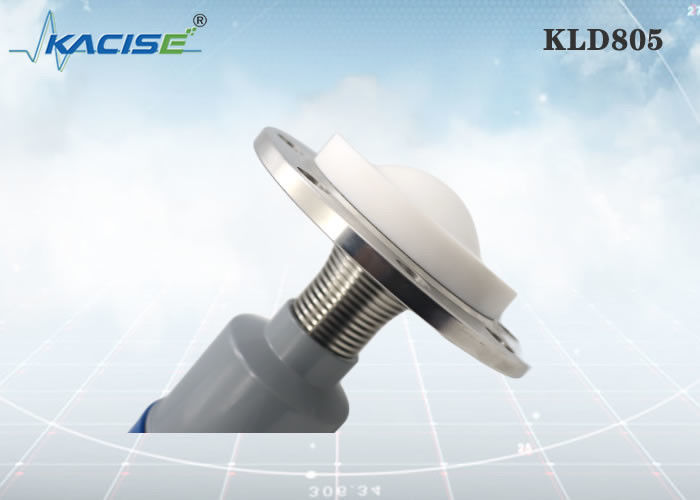

Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão

Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão

  • Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão
  • Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão
  • Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão
  • Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão
Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão
Detalhes do produto:
Lugar de origem: China
Marca: Kacise
Número do modelo: KLD805
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Caixa
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 100+
Contato
Descrição de produto detalhada
Meio: líquido corrosivo forte, vapor, espuma, alta temperatura. e alta pressão Escala de medição: 0.1m~10/20/30/60/100m
Conexão do processo: ≥ DN80 da flange Temperatura do processo: -40~200℃
Pressão do processo: -0.1~2.5MPa Tamanho da antena: antena de lente de 76mm (de acordo com o tamanho da flange)
Material da antena: Enchimento de PTFE/overall Precisão: ±1mm
Classe da proteção: IP67 Frequência de centro: 80GHz
Ângulo de lançamento: Fonte de alimentação: DC24V/DC12~24V /AC220V
Embalagem: de alumínio/plástico/de aço inoxidável Saída do sinal: 4… 20mA/HART protocol/RS485 Modbus
Realçar:

Medidor do nível de líquido da flange DN80

,

Medidor nivelado líquido corrosivo forte do radar

,

Medidor nivelado líquido industrial 100m

Sensor nivelado do radar de KLD805 80G FM

Introdução

·Circunstâncias de alta temperatura
O medidor nivelado do radar de FM do terahertz tem o bom desempenho da penetração. Para ocasiões de alta temperatura, os acessórios da isolação térmica tais como o vidro cerâmico ou de quartzo podem ser adicionados à parte frontal da antena. Com o ambiente especial que aprende a função, pode medir líquidos de alta temperatura.
·Corrosividade forte
Tem o bom desempenho da penetração. Para ocasiões fortes da corrosão, a parte frontal da antena pode ser equipada com a bainha anticorrosiva de PTFE ou de PFA. E a espessura máxima de 30mm fluoroplastic pode ser adicionada. Tem a boa resistência de pressão quando anticorrosiva.

Característica

  • Independente exato dos resultados da medida do meio, do processo e de circunstâncias ambientais
  • Operação livre de manutenção devido ao não-contato 80 gigahertz da tecnologia do radar
  • Precisão alta e confiança


KLD805

Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 0

Meio: líquido corrosivo forte, vapor, espuma,

alta temperatura. e alta pressão

Escala de medição: 0.1m~10/20/30/60/100m

Conexão do processo: ≥ DN80 da flange

Temperatura do processo: -40~200℃

Pressão do processo: -0.1~2.5MPa

Tamanho da antena: antena de lente de 76mm (de acordo com o tamanho da flange)

Material da antena: Enchimento de PTFE/overall

Precisão: ±1mm

Classe da proteção: IP67

Frequência de centro: 80GHz

Ângulo de lançamento: 3°

Fonte de alimentação: dois-fio /DC24V

/DC12 de quatro fios ~24V

/AC220V de quatro fios

Embalagem: de alumínio/plástico/de aço inoxidável

Saída do sinal: protocolo de /4...20mA/HART do dois-fio

4… 20mA/de quatro fios RS485 Modbus



A instalação

a instalação 1.Flange
Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.
plano de referência
centro da embarcação ou linha central da simetria
  Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 1Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 2

a instalação 2.Hoisting
    Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 3Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 4


Exigências da instalação



Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.

Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 5Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 6
           Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 7



Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.



Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 8

Diagrama de conexão da instalação:

A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.

A conexão demasiado longa da instalação afetará o desempenho do radar.

Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 9





Dimensões

Dimensão de encaixotamento
Unidade no milímetro:

Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 10



Produção:

Medidor nivelado líquido do radar KLD805 industrial para o líquido corrosivo forte de alta pressão 11



A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
