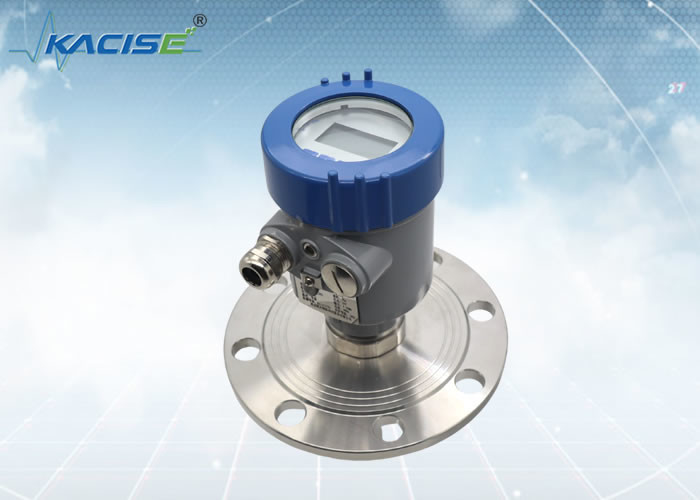

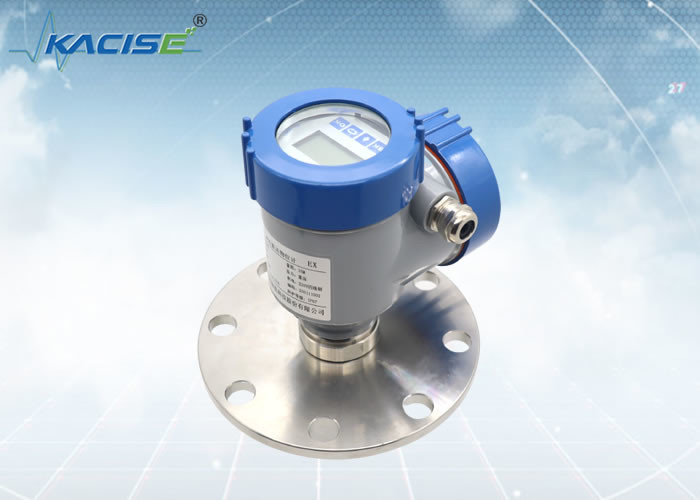

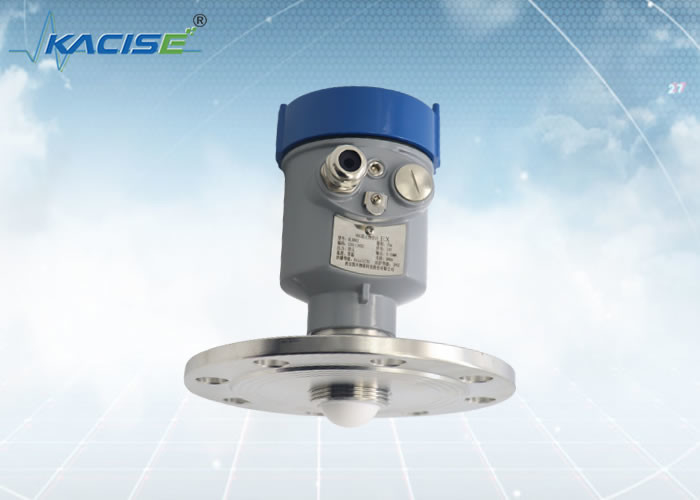

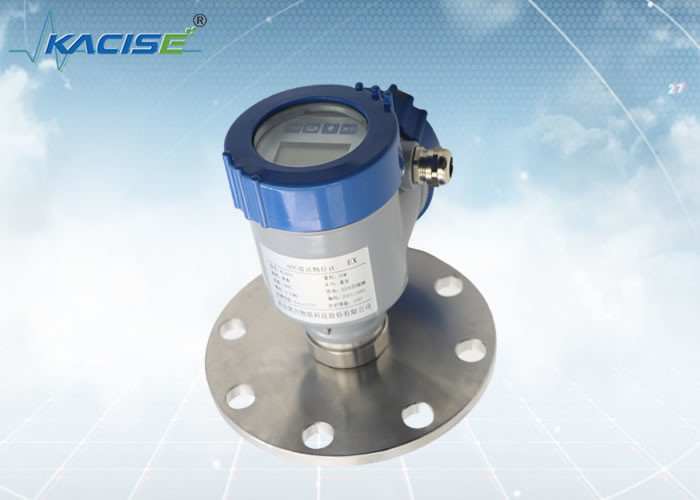

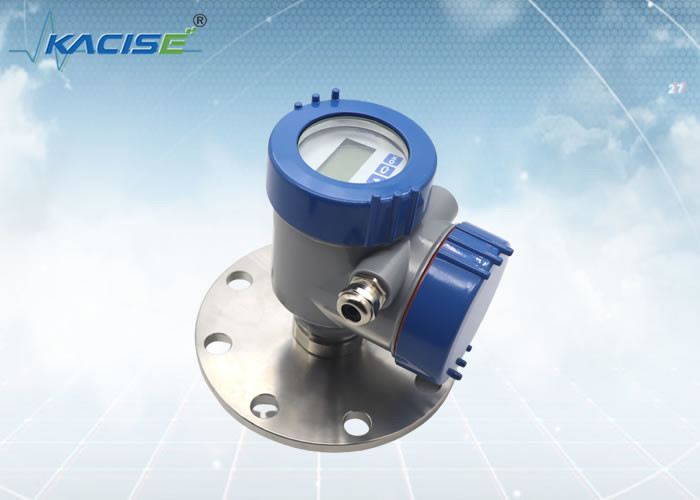

Name: KLD802 PTFE Antenna Sensor de Nível de Radar para Líquidos Frequência Central 80 GHz, o tamanho da antena do radar é pequeno,
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD802
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

KLD802 PTFE Antenna Sensor de Nível de Radar para Líquidos Frequência Central 80 GHz, o tamanho da antena do radar é pequeno,

Sensor nivelado do radar de 80 gigahertz

Sensor nivelado do radar da antena de PTFE

Medidor IP67 nivelado líquido

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KLD802

Contacte-nos

Solicite um orçamento

KLD802 PTFE Antenna Sensor de Nível de Radar para Líquidos Frequência Central 80 GHz, o tamanho da antena do radar é pequeno,

Detalhes do produto

Médio:

líquido não corrosivo, líquido levemente corrosivo

Faixa de medição:

0.1m~10/20/30/60/100m

Conexão do processo:

≥ DN80 da flange

Temperatura do processo:

-40~110℃

Pressão do processo:

-0.1~1.6MPa

Tamanho da antena:

antena de lente de 32mm

Material da antena:

Enchimento de PTFE/overall

Precisão:

±1mm/±5mm

Classe de protecção:

IP67

Frequência central:

80GHz

Ângulo de lançamento:

3°

Fornecimento de energia:

DC24V/DC12~24V /AC220V

Cássaro:

de alumínio/plástico/de aço inoxidável

Saída de sinal:

4… 20mA/HART protocol/RS485 Modbus

Destacar:

Sensor nivelado do radar de 80 gigahertz

Sensor nivelado do radar da antena de PTFE

Medidor IP67 nivelado líquido

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Caixa

Tempo de entrega

5-8 DIAS DO TRABALHO

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Vídeo

Controlador de exibição da série KDI que suporta comunicação multi-máquina

Obtenha o melhor preço

Vídeo

Controlador de exibição da série KDI com interface aberta de configuração de parâmetros internos, alta precisão e resolução de 0,1

Obtenha o melhor preço

Vídeo

Controlador de exibição de medição da série KDI com comutação de entrada de índices múltiplos e compensação de temperatura

Obtenha o melhor preço

Vídeo

Controlador de display de coluna de luz da série KDI com medição digital e analógica

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

Sensor de nível de radar FM KLD802 80G

Introdução

Nível no foco
O KLD802 opera com uma frequência de transmissão de 80 GHz. Com uma antena de 80 mm, isto resulta num ângulo de raio de apenas 3°.Reflexões definitivas da superfície do produtoIsto torna a medição mais precisa e fiável.

Os sensores de radar anteriores exigiam acessórios de processo com um tamanho mínimo de 11⁄2 "para alcançar o foco adequado do sinal.Por essa razão era praticamente impossível usar sensores de radar em recipientes muito pequenos com suas tomadas de montagem tipicamente pequenasO KLD802 opera com uma frequência de transmissão de 80 GHz, o que corresponde a um factor de 3 em relação às tecnologias utilizadas até agora.O sistema de antenas e o equipamento de processo podem ter dimensões correspondentemente menores.

Características

Medição sem contacto com o princípio de funcionamento do FMCW;
O ângulo do feixe é pequeno e é mais fácil para o instrumento evitar interferências de um possível obstáculo;
O tamanho da antena do radar é pequeno e é fácil de instalar; A zona morta superior é menor, é mais adequada para o monitoramento da água do rio;

KLD802

Médio: líquido não corrosivo, líquido ligeiramente corrosivo
Faixa de medição: 0,1 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN80
Temperatura de processo: -40 ∼110°C
Pressão de processo: -0,11,6 MPa
Tamanho da antena: 32 mm antena de lente
Material da antena: PTFE
Precisão: ± 1 mm (intervalo inferior a 35 m)
± 5 mm (intervalo entre 35 m e 100 m)
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio/aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios / 4...20mA/ RS485 Modbus

Instalação

1Instalação de flanges

Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e a parede do reservatório deve ser de 200 mm.

① Plano de dados

② centro do recipiente ou eixo de simetria

2Instalações de elevação

Requisitos de instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada do material e tente evitar vários objetos que afetam o sinal, como remoções de pás, etc.

KLD802 PTFE Antenna Sensor de Nível de Radar para Líquidos Frequência Central 80 GHz, o tamanho da antena do radar é pequeno, 5

Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculos na área com um raio de 20 cm centrado no ponto de instalação.

KLD802 PTFE Antenna Sensor de Nível de Radar para Líquidos Frequência Central 80 GHz, o tamanho da antena do radar é pequeno, 8

Diagrama de ligação da instalação:

A altura máxima da bobina de instalação H max depende do diâmetro da bobina de instalação D e do tamanho do ângulo de lançamento do produto.

Uma ligação de instalação demasiado longa afectará o desempenho do radar.

KLD802 PTFE Antenna Sensor de Nível de Radar para Líquidos Frequência Central 80 GHz, o tamanho da antena do radar é pequeno, 9

Dimensões

Dimensão do invólucro
Unidade em mm:

KLD802 PTFE Antenna Sensor de Nível de Radar para Líquidos Frequência Central 80 GHz, o tamanho da antena do radar é pequeno, 10

Produção:

A Xi'an Kacise Optronics Tech Co., Ltd considera-se um fornecedor e fabricante de soluções.
O que poderíamos fornecer:
A gama inclui versão/cor do shell personalizada, tipo de thread ((G-Thread/NPT Thread), Software personalizado, impressões, manual e catálogo.O módulo de radar está disponível..
