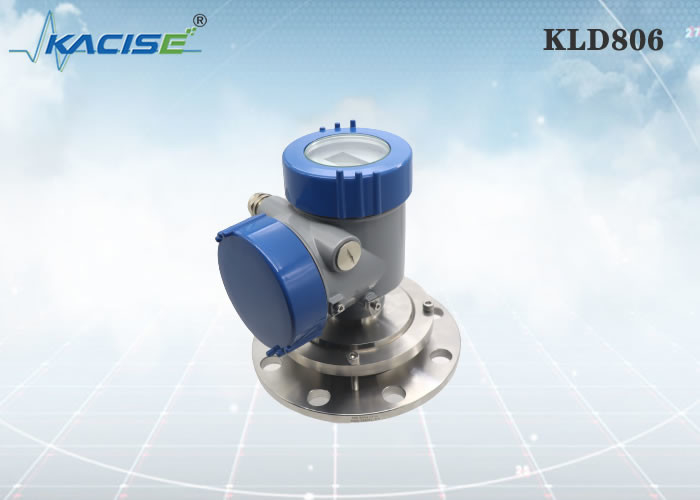

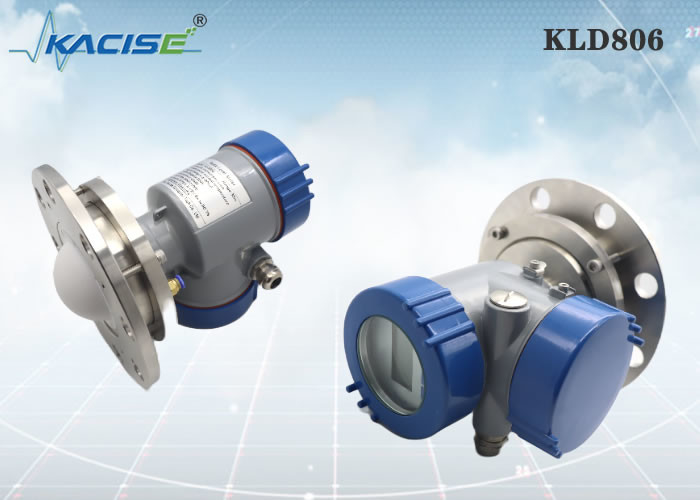

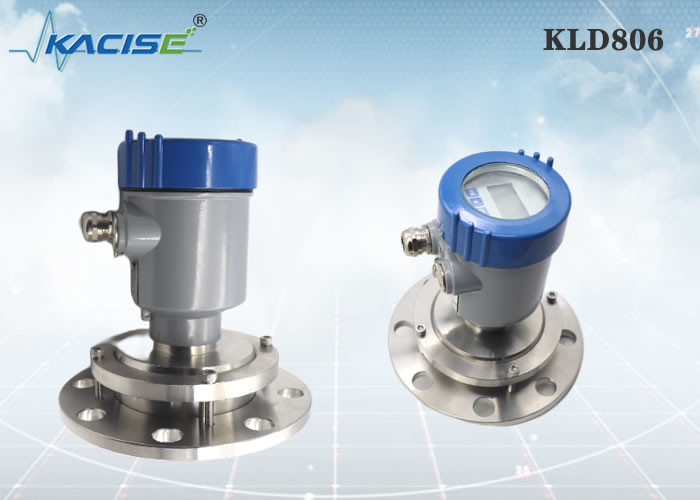

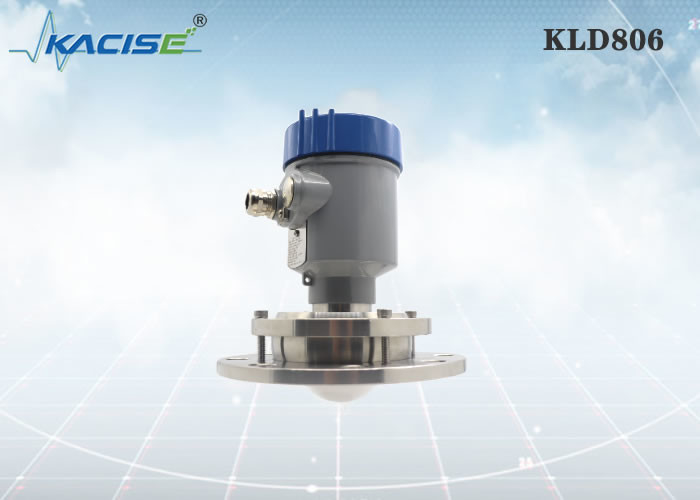

Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas

Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas

Sensor nivelado do radar contínuo das partículas

Sensor nivelado do radar dos recipientes do processo

Medidor do nível de líquido do tanque de PTFE

Lugar de origem:

China

Marca:

KACISE

Certificação:

CE

Número do modelo:

KLD806

Conversar
Falem Agora.
Detalhes do produto
Meio:
contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira
Escala de medição:
0.3m~10/20/30/60/100m
Conexão do processo:
≥ DN100 da flange
Temperatura do processo:
-40~110℃
Pressão do processo:
-0.1~0.3MPa
Tamanho da antena:
antena de lente de 76mm (remoção opcional)
Material da antena:
PTFE
Precisão:
±5mm
Classe da proteção:
IP67
Frequência de centro:
80GHz
Ângulo de lançamento:
Fonte de alimentação:
DC24V/DC12~24V /AC220V
Embalagem:
de alumínio/plástico/de aço inoxidável
Saída do sinal:
4… 20mA/HART protocol/RS485 Modbus
Destacar:

Sensor nivelado do radar contínuo das partículas

,

Sensor nivelado do radar dos recipientes do processo

,

Medidor do nível de líquido do tanque de PTFE

Termos de pagamento e envio
Quantidade de ordem mínima
1
Detalhes da embalagem
Caixa
Tempo de entrega
5-8 dias do trabalho
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte
100+
Descrição do produto

Sensor nivelado do radar de KLD806 80G FM

Introdução

A medida nivelada do radar do silo usa um gerador de pulso e um sensor da suficiência do escaninho da grão para determinar o nível de sólidos atuais no silo. O pulso está transmitido abaixo de um cabo ou de uma haste do contato, a seguir retorna quando encontra a mudança no dielétrico marcado pelo deslocamento do ar à grão.

Característica

Meça o nível de partículas contínuas, de tanque líquido químico, de tanque de óleo e de recipientes do processo.
o medidor do nível 1.Radar é trabalhar baseado na onda eletromagnética. Assim poderia ter a medida máxima da escala de 120m.
2.Compared com o outro tipo medidor do nível, medidor nivelado do radar 80G podia medir tipos diferentes do óleo, de líquidos químicos, do pó contínuo, e dos muitos outros meios.
3. o medidor nivelado do radar 80G podia trabalhar na condição de trabalho áspera. Não será afetado pela temperatura, pela pressão e pela umidade. Com chifre de PTFE, mesmo poderia trabalhar em condições corrosivas, tais como o líquido ácido.
4.Customer igualmente podia escolher métodos diferentes da conexão, tais como a flange, linha, suporte.



KLD806

Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 0





Meio: contínuo, recipiente de armazenamento, recipiente do processo,

aplicação forte da poeira

Escala de medição: 0.3m~10/20/30/60/100m

Conexão do processo: ≥ DN100 da flange

Temperatura do processo: -40~110℃

Pressão do processo: -0.1~0.3MPa

Tamanho da antena: antena de lente de 76mm (remoção opcional)

Material da antena: PTFE

Precisão: ±5mm

Classe da proteção: IP67

Frequência de centro: 80GHz

Ângulo de lançamento: 3°

Fonte de alimentação: dois-fio /DC24V

/DC12 de quatro fios ~24V

/AC220V de quatro fios

Embalagem: de alumínio/plástico/de aço inoxidável

Saída do sinal: protocolo de /4...20mA/HART do dois-fio

4… 20mA/de quatro fios RS485 Modbus



Dimensões

Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 1



Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 2



A instalação

a instalação 1.Flange
Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.
plano de referência
centro da embarcação ou linha central da simetria
  Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 3Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 4

a instalação 2.Hoisting
    Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 5Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 6


Exigências da instalação



Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.

Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 7Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 8
           Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 9



Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.



Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 10

Diagrama de conexão da instalação:

A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.

A conexão demasiado longa da instalação afetará o desempenho do radar.

Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 11





Dimensões

Dimensão de encaixotamento
Unidade no milímetro:

Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 12



Produção:

Sensor nivelado do radar KLD806 para recipientes líquidos químicos do processo do tanque de óleo do tanque das partículas contínuas 13



A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
