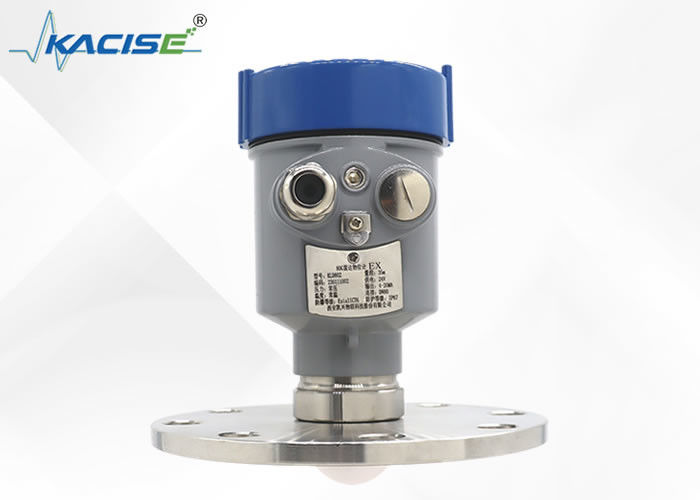

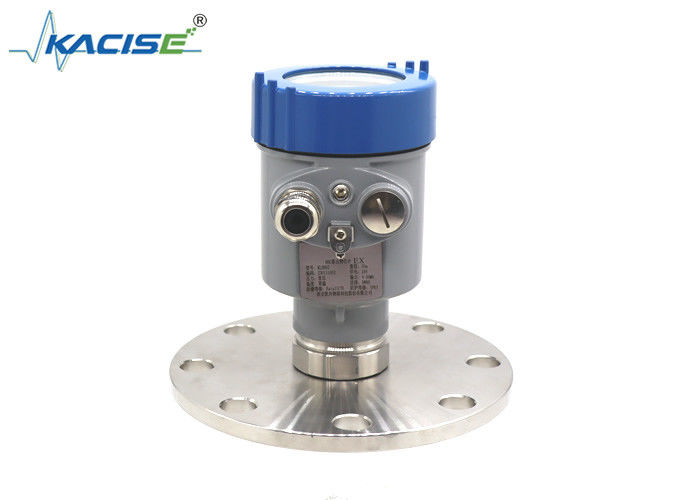

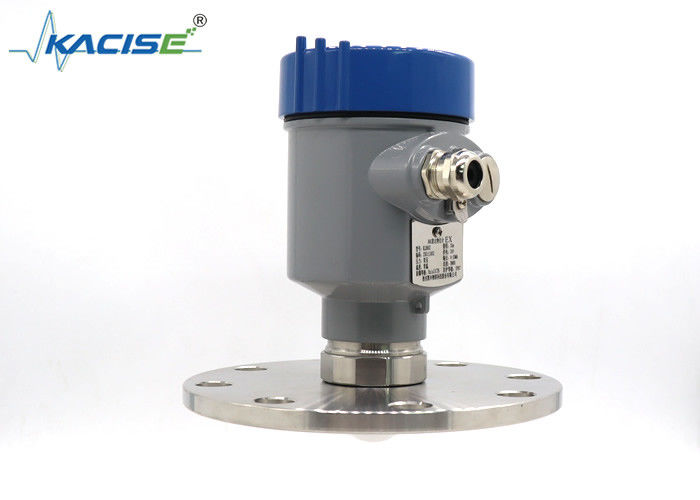

Sensor de nível de radar KLD802 com lente PTFE sem contato Antenna 80GHz Frequência central e precisão ±2mm para medição contínua

O Sensor de Nível Radar KLD802 é um dispositivo altamente avançado. Possui uma antena de lente PTFE sem contato, que é um componente chave para seu excelente desempenho. Este design de antena permite a medição contínua de nível sem a necessidade de contato físico com a substância medida. É especialmente adequado para uma ampla gama de aplicações onde a precisão e a confiabilidade são essenciais. O sensor utiliza tecnologia de radar para emitir ondas eletromagnéticas e depois analisa os sinais refletidos para determinar com precisão o nível de líquidos ou sólidos. Com sua construção durável e recursos de medição precisos, ele pode operar com eficácia em vários ambientes industriais, fornecendo dados precisos e em tempo real para controle eficiente de processos e gerenciamento de estoque.

• Medição sem contato.
  A medição não será afetada por alterações nas propriedades do meio ou nas condições do processo, como temperatura, pressão ou intensidade de poeira. Ajustar as configurações é fácil, eliminando a necessidade de encher e esvaziar recipientes, economizando tempo durante a inicialização do instrumento e tornando o instrumento praticamente livre de manutenção.
• Grande faixa de medição e pequena área cega
  A faixa de medição é de 0,1 ~ 120 m, o que basicamente atende aos requisitos de medição das condições de trabalho no local.
• O tamanho da antena é pequeno, o ângulo do feixe é pequeno e a capacidade de foco é forte
  É conveniente para instalação de radar no local. Possui maior capacidade anti-interferência para o ambiente dentro do tanque. Por exemplo, há agitação, serpentinas de aquecimento, defletores, etc. no tanque ou o efeito de medição no tubo reto ainda é bom.
• Alta precisão
  A precisão pode atingir ± 2 mm, o que pode atender totalmente aos requisitos de precisão das condições de trabalho em campo sem medição.
• O comprimento de onda do sinal é curto
  É melhor para medir o nível de pó, partículas e assim por diante.

Unidade em mm:

Instalação de flange

Ao utilizar a instalação por flange, a distância mínima entre o instrumento e a parede do tanque deve ser de 200 mm.

① plano de referência
② centro do vaso ou eixo de simetria

Instalação de içamento

Sensores de nível de radar podem medir líquidos, lamas e sólidos. Os sensores de nível de radar possuem resistência à pressão e temperatura, não serão afetados pelo meio de medição durante a medição e possuem alta precisão de medição. Em termos de instalação, se puder ser usado e instalado corretamente, terá um bom efeito de medição e garantirá dados precisos.

Para a instalação do sensor de nível radar, devemos atentar para dois pontos:
Uma é garantir o nível vertical do material incidente após atingir o nível do material alvo, e a outra é evitar ecos falsos. Portanto, ao instalar, sugerimos:

1. O medidor de nível por radar deve ser instalado a pelo menos 20 cm de distância da parede do contêiner, de preferência cerca de 1/6 do diâmetro do contêiner. Não instale o medidor de nível por radar acima da tubulação de entrada de água e no centro do recipiente, caso contrário haverá muitos ecos falsos, que interferirão na recepção normal do sinal.
2. Se o medidor de nível do radar não puder manter uma distância adequada da parede do contêiner devido ao diâmetro relativamente pequeno do contêiner ou outros motivos, ecos falsos aparecerão na parede do contêiner e no medidor de nível do radar quando a distância for pequena, portanto, a depuração É necessário armazenar ecos falsos para evitar erros no futuro.
3. Se o recipiente de instalação for côncavo ou cônico, preste atenção na instalação. Ao usá-lo, o feixe de radar do medidor de nível de radar atinge o ponto mais baixo do fundo do tanque. Se o nível do líquido for inferior a este ponto, não poderá ser medido. O objetivo de ajustar o ponto mais baixo é garantir a precisão dos dados de medição.
