Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE |
Número do modelo: | KLD802 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa |
Tempo de entrega: | 3-8 dias do trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000PCS pelo mês |
MEIO: | líquido não corrosivo, líquido levemente corrosivo | Escala de medição: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Conexão do processo: | ≥ DN80 da flange | Temperatura do processo: | -40~110℃ |
Pressão do processo: | -0.1~1.6MPa | Tamanho da antena: | antena de lente de 32mm |
Material da antena: | PTFE | Precisão: | ±2mm para abaixo de 35m (5mm para a escala 35m-100m) |
Classe da proteção: | IP67 | Frequência de centro: | 80GHz |
Ângulo de lançamento: | 3° | Fonte de alimentação: | DC24V/AC220V |
Embalagem: | de alumínio/plástico/de aço inoxidável | Saída do sinal: | 4… 20mA/HART protocol/RS485 |
Realçar: | Sensor nivelado do radar líquido não corrosivo,Calibre do tanque do radar IP67,Transmissor nivelado do radar da antena de lente de PTFE |

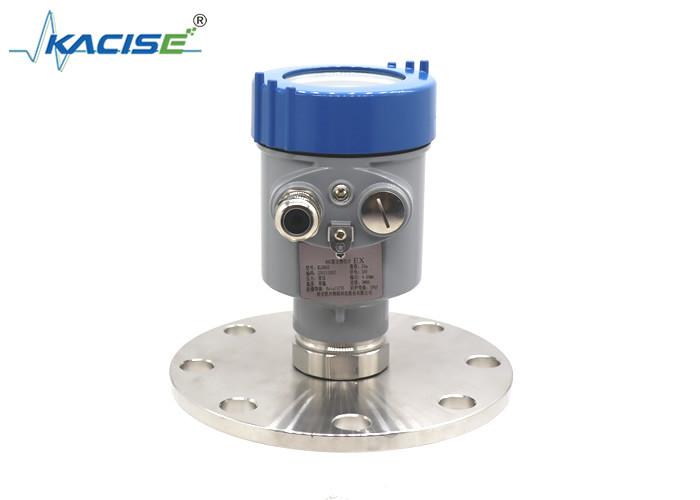

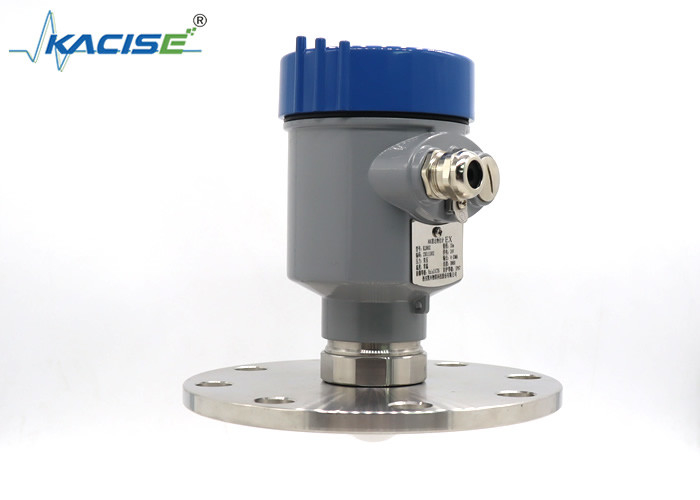

Sensor nivelado do radar KLD802 livre de manutenção com a antena de lente do Não-contato PTFE para a medida nivelada contínua
Introdução
O sensor nivelado do radar 80G adota a tecnologia modulada frequência da onda contínua (FMCW), e transmite frequência contínua de alta frequência um sinal de radar modulado através de sua antena. O sinal transmitido é refletido pelo meio e recebido pela antena como ecos com frequências diferentes. A mudança na frequência é proporcional à distância e converteu à altura nivelada material.
KLD800 o instrumento ultra-alto do radar da frequência da série 80G usa um método da medida do não-contato para medir o nível de meios líquidos e contínuos. Medem uma grande variedade de meios líquidos, mesmo em altas pressões e em temperaturas extremas. Como a medida solvente, a medida média corrosiva, a medida higiênica, etc. ao mesmo tempo, pode igualmente medir sólidos claros e pesados estavelmente e confiantemente. Mesmo a poeira forte e o ruído, a adesão e a condensação não afetarão os resultados da medida.
Característica
1. medida do Não-contato.
A medida não será afetada por mudanças em propriedades ou em condições de processo médias, tais como a temperatura, a pressão ou a intensidade da poeira. Ajustar ajustes é fácil, eliminando a necessidade para encher e esvaziar recipientes, ganhar o tempo durante a partida do instrumento, e fazer o instrumento virtualmente livre de manutenção.
2. Grande escala de medição e área cega pequena
A escala da medida é 0.1~120m, que cumpre basicamente as exigências da medida de condições de trabalho no local.
3. O tamanho da antena é pequeno, o ângulo de feixe é pequeno, e a capacidade de focalização é forte
É conveniente para a instalação no local do radar. Tem uma capacidade antiparasitária mais forte para o ambiente dentro do tanque. Por exemplo, está agitando, serpentina de aquecimento, defletores, etc. no tanque ou o efeito da medida na tubulação reta é ainda bom.
4. Elevada precisão
A precisão pode alcançar ±2mm, que pode inteiramente cumprir as exigências da precisão de não-medir condições de trabalho do campo.
5. O comprimento de onda do sinal é curto
É melhor para a medida do nível de pó, partículas e assim por diante.
Meio | líquido não corrosivo, líquido levemente corrosivo |
Escala de medição | 0.1m~10/20/30/60/100m |
Conexão do processo | ≥ DN80 da flange |
Temperatura do processo | -40~110℃ |
Pressão do processo | -0.1~1.6MPa |
Tamanho da antena | antena de lente de 32mm |
Material da antena | PTFE |
Precisão | ±2mm (escala abaixo de 35m) ±5mm (escala entre 35m e 100m) |
Classe da proteção | IP67 |
Frequência de centro | 80GHz |
Ângulo de lançamento | 3° |
Fonte de alimentação | dois-fio /DC24V |
/DC12 de quatro fios ~24V | |
/AC220V de quatro fios | |
Embalagem | de alumínio/plástico/de aço inoxidável |
Saída do sinal | dois-fio: protocolo 4… 20mA/HART |
de quatro fios: 4… 20mA/RS485 Modbus |
Dimensão do produto
Unidade no milímetro:
Método da instalação
A instalação da flange
Ao usar a instalação da flange, a distância mínima entre o instrumento e o tanque
a parede deve ser 200mm.
①plano de referência
②centro da embarcação ou linha central da simetria
Içando a instalação
Os sensores nivelados do radar podem medir líquidos, pastas e sólidos. Os sensores nivelados do radar têm a resistência da pressão e da temperatura, e não serão afetados pelo meio da medida durante a medida, e têm a precisão alta da medida. Em termos da instalação, se pode ser usado e instalado corretamente, terá um bom efeito da medida e assegura dados exatos.
Para a instalação do sensor nivelado do radar, nós devemos pagar a atenção a dois pontos:
Um é assegurar ao incidente vertical o nível material após ter visado o nível do material de alvo, e o outro é evitar ecos falsos. Assim ao instalar, nós sugerimos:
1. O calibre nivelado do radar deve ser instalado pelo menos 20CM longe da parede do recipiente, preferivelmente aproximadamente 1/6 do diâmetro do recipiente. Não instale o calibre nivelado do radar acima da tubulação de entrada da água e no centro do recipiente, se não haverá muitos ecos falsos, que interferirão com a recepção normal do sinal.
2. Se o calibre de nível do radar não pode manter uma distância apropriada da parede do recipiente devido relativamente ao pequeno diâmetro do recipiente ou de outras razões, os ecos falsos aparecerão na parede do recipiente e no calibre de nível do radar quando a distância é pequena, assim que na eliminação de erros que é necessário armazenar ecos falsos a fim evitar no futuro erros.
3. Se o recipiente da instalação é côncavo ou cônico, você precisa de pagar a atenção à instalação. Ao o usar, o feixe do radar do calibre nivelado do radar alcança o mais baixo ponto da parte inferior do tanque. Se o nível líquido é mais baixo do que este ponto, não pode ser medido. A finalidade de ajustar o mais baixo ponto é assegurar a precisão dos dados da medida.
