| Lugar de origem: | China |
| Marca: | Kacise |
| Número do modelo: | KLD802 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Detalhes da embalagem: | caixa |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Meio: | líquido não corrosivo, líquido levemente corrosivo | Escala de medição: | 0.1m~10/20/30/60/100m |
|---|---|---|---|
| Conexão do processo: | ≥ DN80 da flange | Temperatura do processo: | -40~110℃ |
| Pressão do processo: | -0.1~1.6MPa | Tamanho da antena: | antena de lente de 32mm |
| Material da antena: | PTFE | Precisão: | 、 ±5mm de ±1mm (escala abaixo de 35m) (escala entre 35m e 100m) |
| Classe da proteção: | IP67 | Frequência de centro: | 80GHz |
| Ângulo de lançamento: | 3° | Fonte de alimentação: | DC24V/DC12~24V /AC220V |
| Embalagem: | de alumínio/plástico/de aço inoxidável | Saída do sinal: | 4… 20mA/HART protocol/RS485 Modbus |
| Realçar: | calibre nivelado de líquido da antena de lente de 32mm,Calibre nivelado do radar líquido corrosivo,Tipo calibre nivelado do radar IP67 |
||

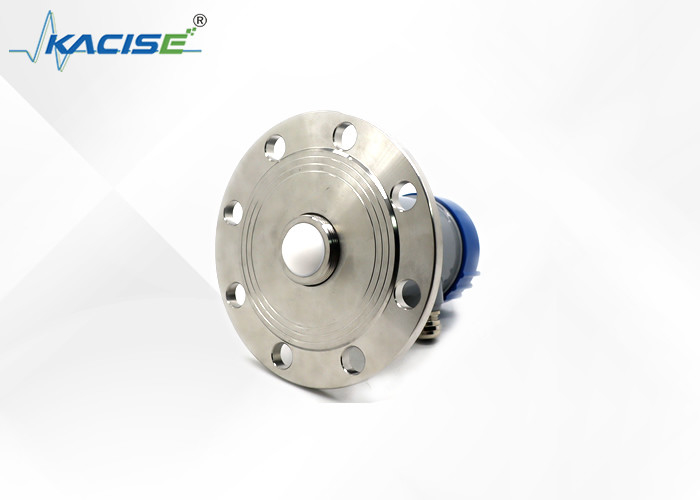

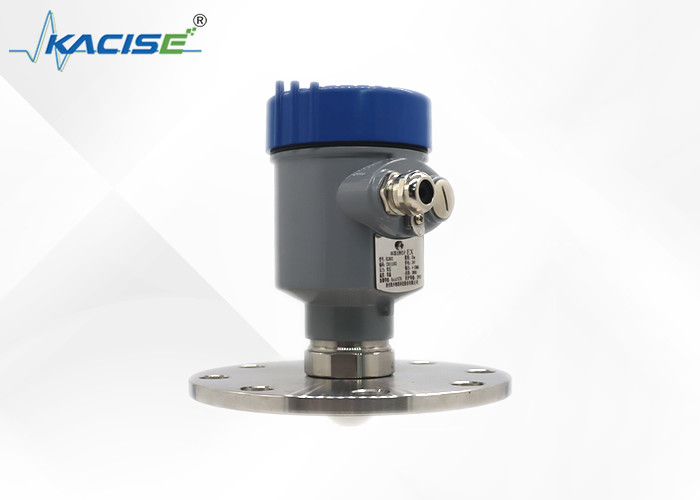

calibre nivelado do radar 80G para KLD802 líquido levemente corrosivo
Introdução
KLD800 o calibre nivelado do radar da série 80G adota a tecnologia modulada frequência da onda contínua (FMCW). A antena emite-se um sinal de radar de alta frequência de FM, e a frequência do sinal de radar aumenta linearmente. O sinal de radar transmitido é recebido pela mesma antena após ser refletido pelo meio medido. Ao mesmo tempo, a diferença da frequência entre a frequência transmitida do sinal e a frequência recebida do sinal é proporcional à distância medida. O sinal de diferença recolhido da frequência é sujeitado a Fourier rápido transformar (FFT) para obter o espectro do eco refletido, e a distância ao alvo a ser medido é calculada com base nesta.
Característica
O radar da onda de milímetro do ⚫, a precisão da medida pode alcançar até ±2mm, e a zona cega da medida mínima é 0.05m.
O ⚫ o tamanho menor da antena satisfaz a medida de condições de trabalho.
⚫ uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, sinais mais fortes do eco, e confiança mais alta do que outros produtos do radar sob as mesmas circunstâncias industriais e de mineração.
⚫ tem uma penetração mais forte e pode ser usado normalmente no caso da adesão e da condensação.
O ⚫ a escala dinâmica do sinal é maior, e a medida de baixos meios constantes dielétricos é mais estável.
Modos múltiplos da medida do ⚫, resposta do radar no modo rápido da medida
|
KLD802
|
Meio: líquido não corrosivo, líquido levemente corrosivo |
A instalação
Exigências da instalação
Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.
Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.
Diagrama de conexão da instalação:
A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.
A conexão demasiado longa da instalação afetará o desempenho do radar.
Dimensões
Dimensão de encaixotamento
Unidade no milímetro:
Produção:
A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
