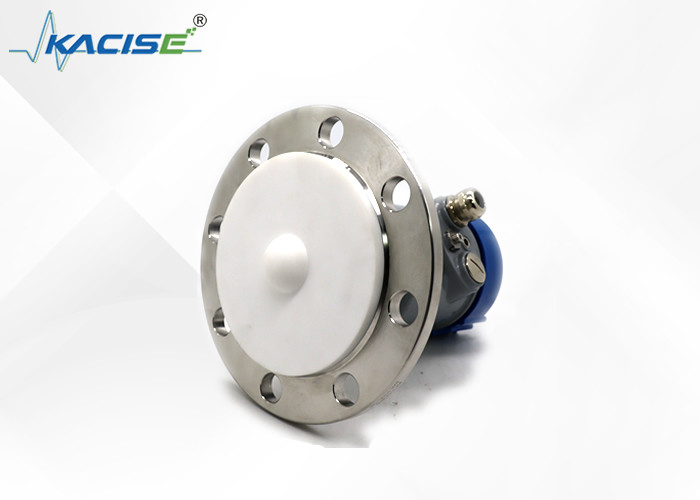

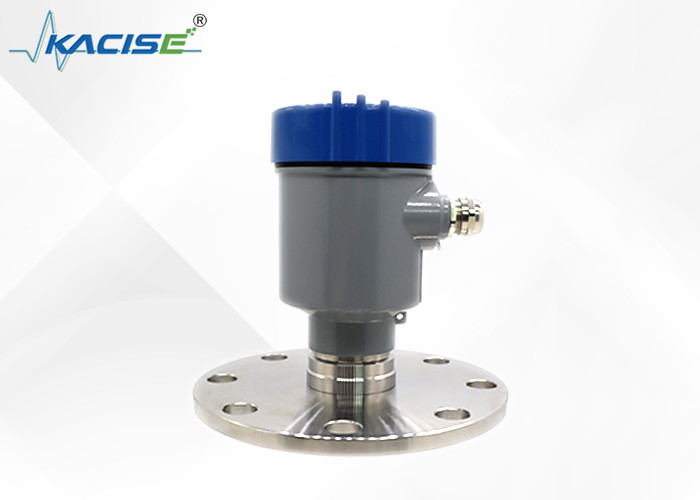

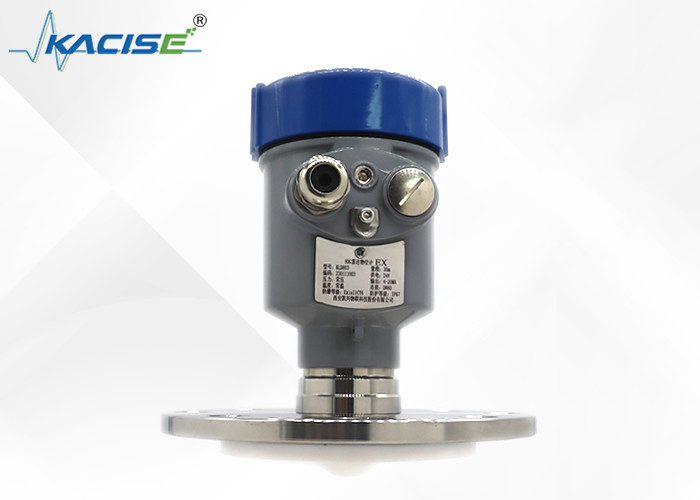

Calibre nivelado do radar da antena de lente de KLD803 PTFE 34mm para a espuma líquida corrosiva forte do vapor

calibre nivelado do radar da antena de lente de 80G PTFE 34mm para o líquido corrosivo forte, vapor, espuma

Princípio

KLD800 o calibre nivelado do radar da série 80G adota a tecnologia modulada frequência da onda contínua (FMCW). A antena emite-se um sinal de radar de alta frequência de FM, e a frequência do sinal de radar aumenta linearmente. O sinal de radar transmitido é recebido pela mesma antena após ser refletido pelo meio medido. Ao mesmo tempo, a diferença da frequência entre a frequência transmitida do sinal e a frequência recebida do sinal é proporcional à distância medida. O sinal de diferença recolhido da frequência é sujeitado a Fourier rápido transformar (FFT) para obter o espectro do eco refletido, e a distância ao alvo a ser medido é calculada com base nesta.

Característica

O radar da onda de milímetro do ⚫, a precisão da medida pode alcançar até ±2mm, e a zona cega da medida mínima é 0.05m.
O ⚫ o tamanho menor da antena satisfaz a medida de condições de trabalho.
⚫ uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, sinais mais fortes do eco, e confiança mais alta do que outros produtos do radar sob as mesmas circunstâncias industriais e de mineração.
⚫ tem uma penetração mais forte e pode ser usado normalmente no caso da adesão e da condensação.
O ⚫ a escala dinâmica do sinal é maior, e a medida de baixos meios constantes dielétricos é mais estável.
Modos múltiplos da medida do ⚫, resposta do radar no modo rápido da medida


Dimensão do produto

Diagrama de conexão da instalação:

Princípio de funcionamento

O pulso estreito da micro-ondas dos transmites da antena de radar que será refletido para trás ao alcançar a superfície do meio testado e recebido então outra vez pelo sistema da antena. Os sinais serão transmitidos ao circuito elétrico e convertidos então em sinais nivelados. Porque a velocidade da transmissão da micro-ondas é tão rápida, o tempo usado para a transmissão por micro-ondas à superfície do meio testou e refletiu então é para trás quase 0.



Especificação técnica e modelo Selections

Exigências da instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.



Conexão
