| Lugar de origem: | Shaanxi, China |
| Marca: | KACISE |
| Número do modelo: | Série de KTFG |
| Preço: | $400.00 - $640.00/pieces |
|---|---|
| Detalhes da embalagem: | pedidos da caixa ou dos clientes disponíveis |
| Habilidade da fonte: | 3000 partes/partes por Medidor de fluxo da turbina de gás do mês |
| Fonte de alimentação: | 24VDC | Sinal de saída: | 4-20mA/pulse/RS485 |
|---|---|---|---|
| Precisão: | ±1.5%, ±1.0% ou ±0.75% (especial) | DN (milímetro) & conexão: | Flange DN25~DN300; Linha 25,40,50 (opção) |
| Pressão nominal: | 1.6Mpa, 2.5MPa, 4.0Mpa (a alta pressão pode ser personalizar) | À prova de explosões: | EXiallCT4 ou ExdllBT6 |
| Porto: | Shanghai ou outro |
Instrução

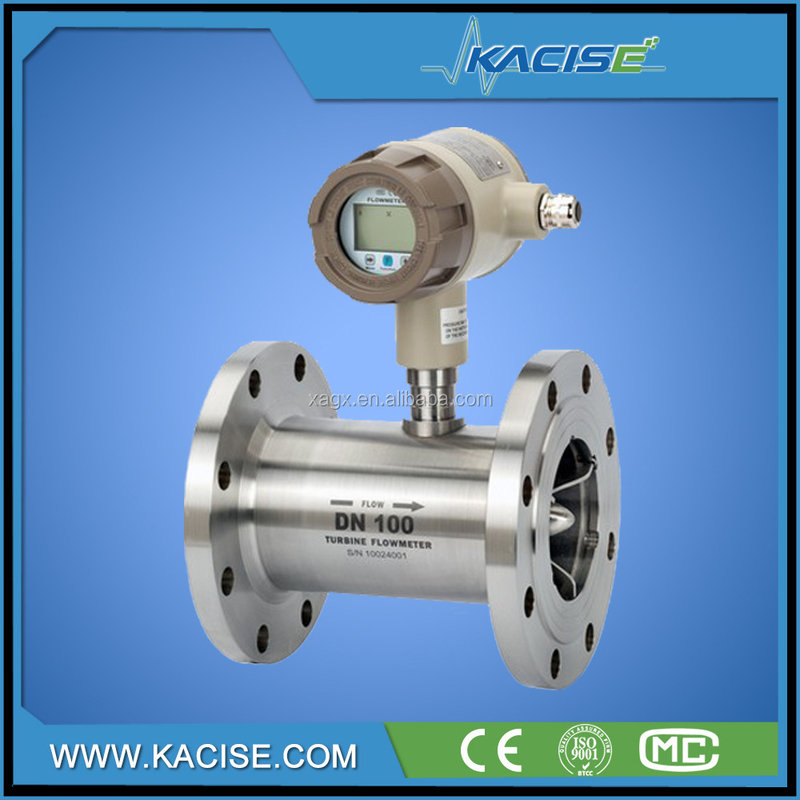

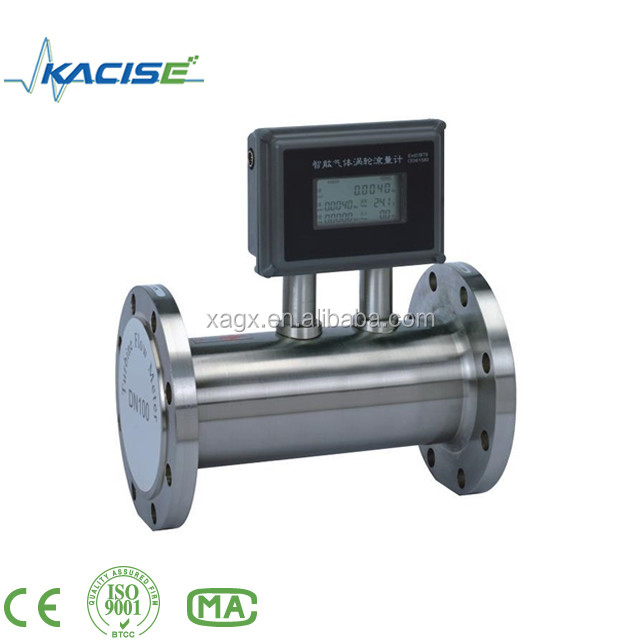

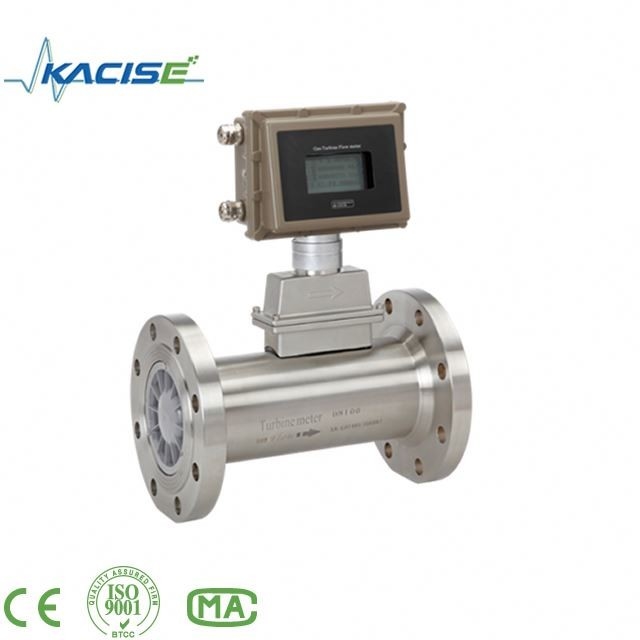

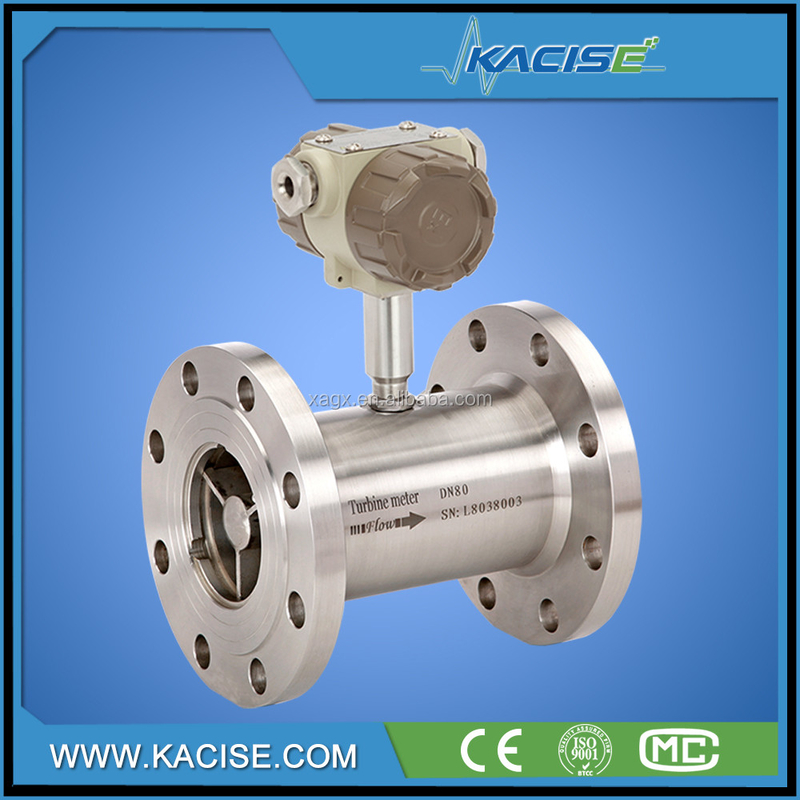

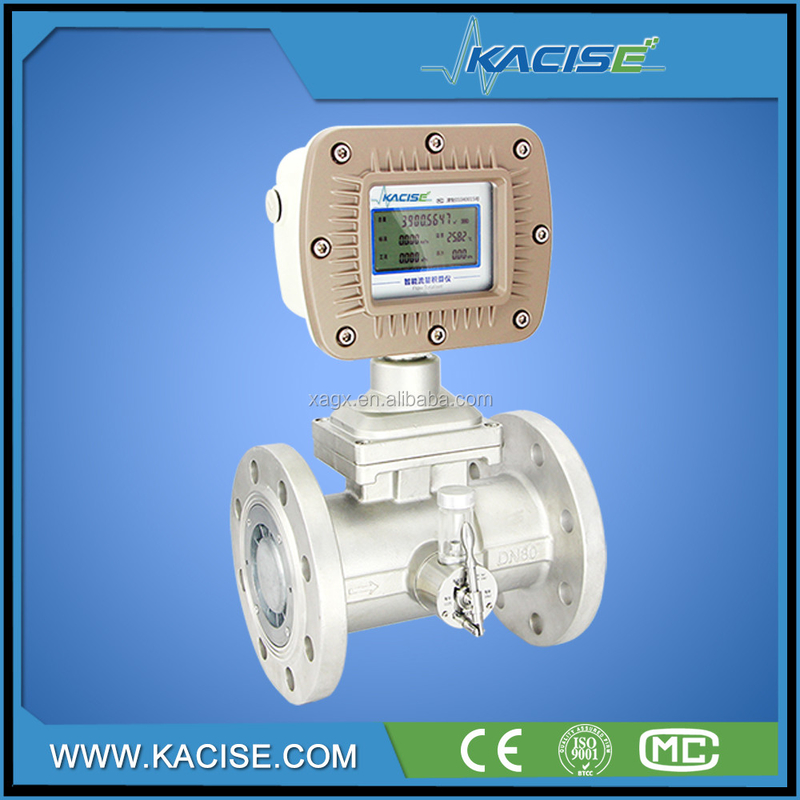

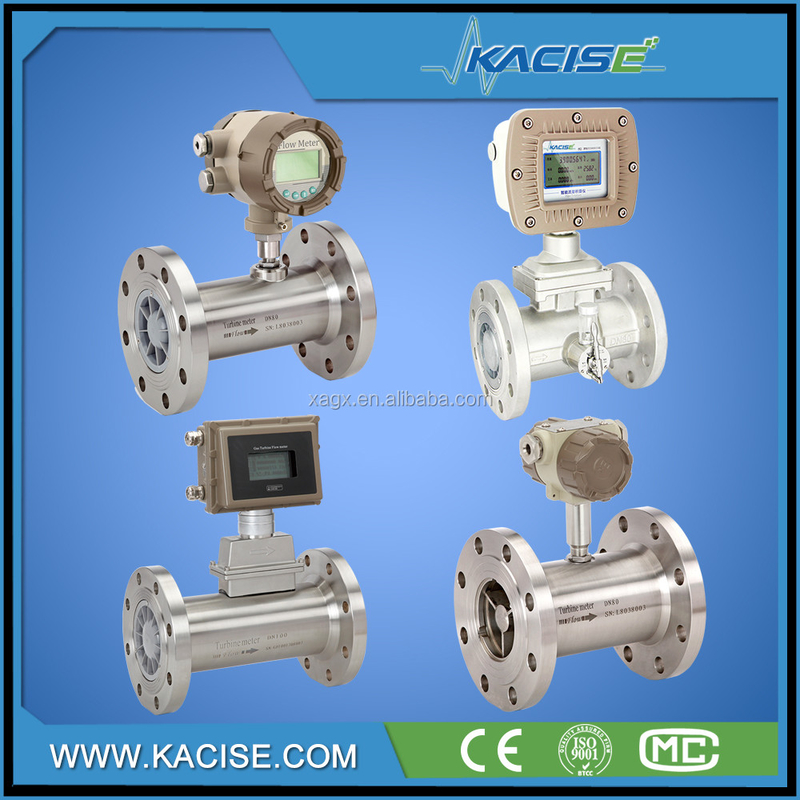

O funcionamento do medidor da turbina de gás de KTFG é baseado na medida da velocidade do gás. O gás de fluxo é acelerado e condicionado pelos medidores que endireitam a seção. As aletas de endireitamento preparam o perfil de fluxo do gás removendo. redemoinho, turbulência e assimetria indesejados antes dos fluxos do gás à roda de turbina. As forças dinâmicas da causa fluida de fluxo o rotor a girar.
A roda de turbina é montada no eixo principal, com elevada precisão especial, os baixos rolamentos de esferas da fricção. A roda de turbina tem as lâminas helicoidais que têm um ângulo conhecido relativo ao fluxo do gás. O gás condicionado e acelerado conduz a roda de turbina com uma velocidade angular que seja proporcional com a velocidade do gás.
O medidor de fluxo da turbina de gás da série de KTFG é amplamente utilizado para a medida do gás natural, o gás de carvão, gás liquefeito e gás claro do hidrocarboneto, etc.
1. Instrumento dedicado para a medida do gás
2. O instrumento dedicado para o óleo & o gás reciclam o sistema
3. Precisão alta: ±1.5%, ±1.0% ou ±0.75%
4. Bom repetitiveness
5. Temperatura, pressão e fluxo do teste do gás medido; seguimento automático e compensação do fluxo; indicação do volume do total do gás sob o estado padrão; pergunta do tempo real da temperatura, a pressão, a hora e a data, etc.
6. Sensor incorporado da pressão & de temperatura, desempenho alto da segurança, estrutura compacta & probabilidade bonita
7. Consumo da baixa potência, mais de 3 anos de vida útil para uma pilha do lítio de 3V 10AH
8. O fator do instrumento, valor total do fluxo manteve-se por 10 anos após o sem energia
Dados técnicos
DN (milímetro) & conexão | (15, 20, 25, 32, 40), 50, 65, 80, 100, 125, 150, 200, 250, conexão de 300 flanges |
Precisão | ±1.5%, ±1.0% ou ±0.75% (encomenda especial da necessidade) |
Rejeição | 1:10; 1:20; 1:30 |
Material do instrumento | Corpo: 304 SS; impulsor: ABS anticorrosivo ou liga de alumínio de alta qualidade; indicador: alumínio moldado |
Temperatura média (℃) | -30 ℃ ~ ℃ +80 |
Circunstâncias ambientais | Temperatura: -20℃~+60℃, humidade relativa 5% ~ 90%, pressão atmosférica 86 ~ 106 KPa |
Sinal de saída | Sensor: sinal da frequência do pulso, de baixo nível menos do que 0.8V, nível elevado mais do que 8V Transmissor: dois sinal atual da C.C. do fio 4-20mA |
Fonte de alimentação | Sensor: C.C. de +12V, C.C. de +24V (opcional) Transmissor: C.C. de +24V Tipo local da indicação: pilha incorporado do lítio 3V |
Linha de transmissão do sinal | STVPV3×0.3 (3 fio), 2×0.3 (fio 2) |
Distância de transmissão | Não mais de 1000 m |
Linha relação do sinal | M20×1.5 (F) |
À prova de explosões | ExdIIBT6 |
Proteção do cerco | IP65 |
O sensor deve ser instalado nos locais onde é conveniente de manter, não tem nenhuma vibração da tubulação, da interferência eletromagnética não forte, e da influência quente da radiação.
Cada a parte da configuração pode ser escolhida em virtude dos objetos medidos, que não precisam tudo. É sensível para o medidor de fluxo da turbina ao aberrance da velocidade e o fluxo de gerencio, entrando assim no sensor deve ser o fluxo da tubulação tornou-se bastante e combinar a tubulação ou o retificador reto necessário.
Tipos componentes ascendentes | Única curvatura do ângulo de 90° | 90 curvaturas dobro do°angle a mesmo nível | 90 curvaturas dobro do°angle a nível diferente | Tubulação de diminuição concêntrica | Válvula inteira aberta | Meia válvula aberta | Comprimento lateral a jusante |
L/DN | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
Se os componentes laterais ascendentes da resistência do fluxo são variáveis, o comprimento do encanamento rio acima não é geralmente menos do que 20D e o comprimento do encanamento rio abaixo não são menos do que 5D. Se o espaço da instalação não satisfaz estas procuras, o retificador do fluxo pode ser instalado entre o componente da resistência do fluxo e o sensor.
Xi'an Kacise é certificado por ISO 9001-2008, GJB 9001B-2009, CE, segurança intrínseca à prova de explosões e a segurança isolada à prova de explosões, etc. que asseguram nossos produtos são conformam-se aos standard internacionais.
Nós temo-nos especializado em instrumentos de medição de fabricação da pressão, do nível e do fluxo e em produtos relacionados por 10 anos. Nós experimentamos técnico e pessoais de gestão, com os esforços de nosso pessoal inteiro, nós transformamo-nos um fabricante do instrumento de medição e um fornecedor profissionais da solução. E nós estamos tentando continuamente melhorar a qualidade de produto.
Atualmente, o sensor de Kacise é exportado já para América, Espanha, Austrália, Chile e outros 20 países e regiões, e recebeu muitos feedback favoráveis. Nossos distribuidores ultramarinos igualmente estão aumentando. Nós consideramos “preços razoáveis, tempo de produção eficiente e bom serviço pós-venda” como nosso princípio, e esperança cooperar com mais clientes para o desenvolvimento mútuo.
Nós fornecemos o medidor de fluxo eletromagnético de aço inoxidável higiênico sanitário de alta qualidade, a esperança que nós podemos coopperate no futuro próximo fornecendo o produtos apropriados, bons serviços e preços razoáveis.
2. Q: São você uma empresa de comércio ou um fabricante?
: Nós somos um fabricante aprovado do ISO especializado em instrumentos de medição do nível e do fluxo.
O serviço do OEM & do ODM está disponível. Boa vinda para visitar-nos em China.
3. Q: Que é seu MOQ?
: Para começar nossa cooperação, a ordem da amostra é aceitável.
4. Q: Que é sua data de entrega?
: A data de entrega é aproximadamente 3-15 dias de trabalho após o recibo de pagamento.
5. Q: Que é seus termos do pagamento?
: Nós apoiamos T/T, Paypal e a segurança de comércio.
Para a ordem da produção em massa, é depósito de 30% adiantado e equilíbrio de 70% antes da expedição.
6. Q: O que é método de comércio do pagamento da segurança:
: É um serviço gratuito que possa proteger suas ordens do pagamento à entrega.
E nós temos agora USD104,000.00 do dinheiro de cuidado para assegurar suas ordens.
7. Q: Você tem uma garantia?
: Sim, nós temos a garantia de 12 meses.
