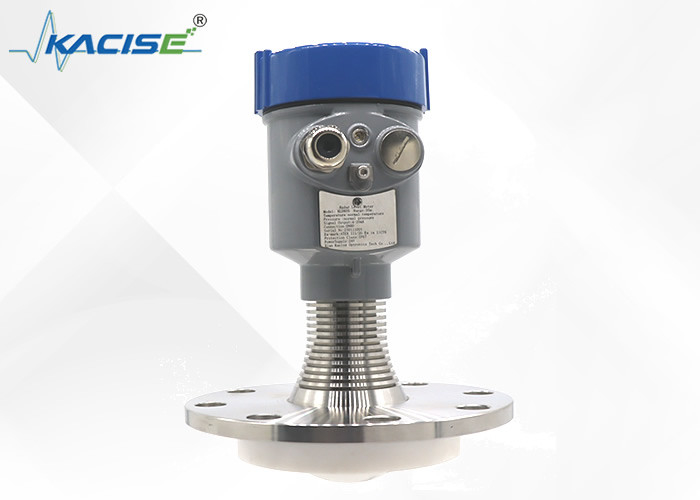

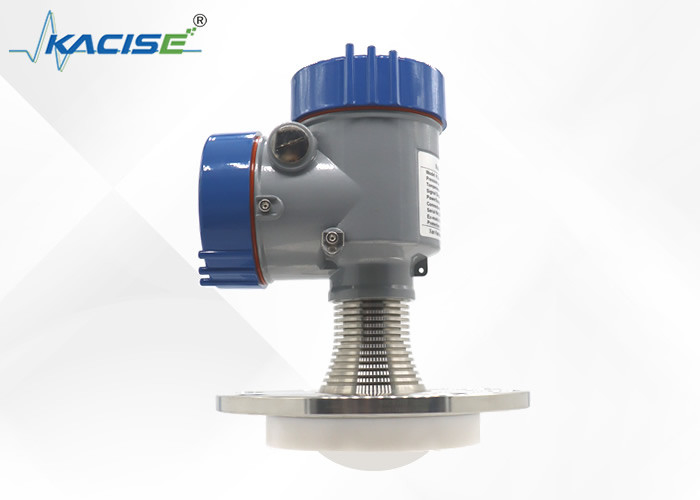

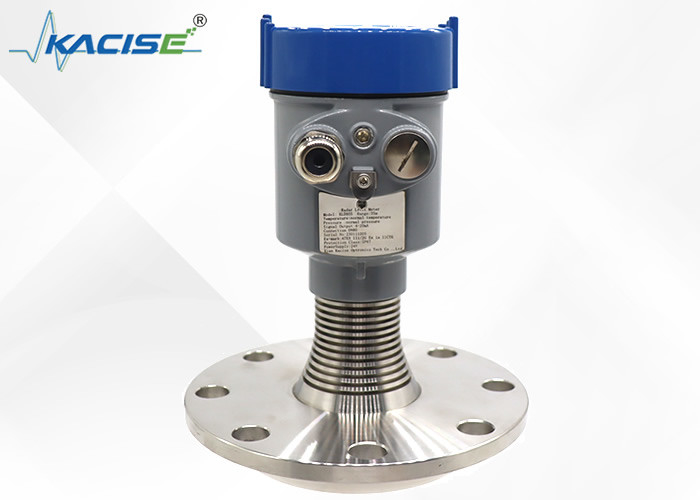

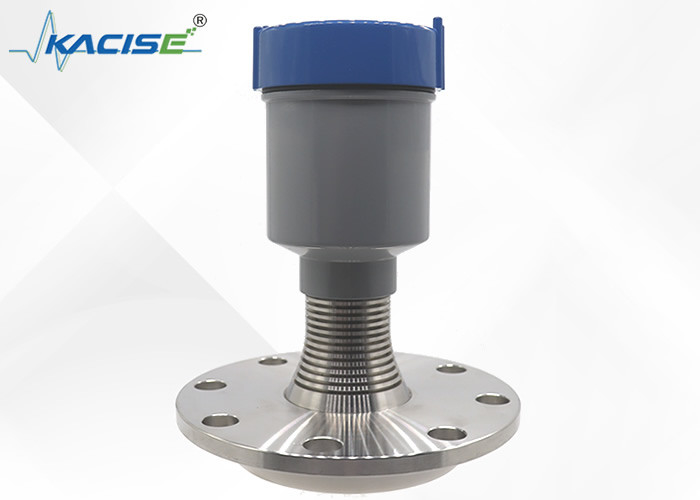

KLD805 80GHz 76mm Lente Antenna Radar Transmissor de Nível de Líquido para Alta Temperatura e Pressão
Introdução
O KLD805 80GHz 76mm Lens Antenna Radar Liquid Level Transmitter é um dispositivo notável, projetado especificamente para ambientes de alta temperatura e pressão.utiliza uma frequência de 80 GHz e uma antena de lente de 76 mmEste transmissor mede com precisão os níveis de líquido, fornecendo dados fiáveis mesmo em condições extremas, garantindo um controlo eficiente dos processos industriais.
Características
● Alta relação sinal-ruído, pequena zona cega de medição
● Alta resolução, 1MM
● Maior precisão, ± 2 mm
● Ângulo de emissão mais estreito, ângulo de 3° do feixe de antena
● Comprimento de onda mais curto, melhores propriedades refletoras na superfície do meio de medição
Especificações
| Médio |
líquido corrosivo forte, vapor, espuma, alta temperatura e alta pressão |
| Faixa de medição |
0.1m10/20/30/60/100m |
| Conexão de processo |
Flange ≥ DN80 |
| Temperatura do processo |
-40 ≈ 200 °C |
| Pressão de processo |
-0,1 ∼2,5 MPa |
| Tamanho da antena |
Antenna de lente de 76 mm |
| Material de antena |
PTFE |
| Precisão |
±2 mm (intervalo inferior a 35 m)
± 5 mm (intervalo entre 35 m e 100 m)
|
| Classe de protecção |
IP67 |
| Frequência central |
80 GHz |
| Ângulo de lançamento |
3° |
| Fornecimento de energia |
dois fios /DC24V |
| |
quatro fios /DC12~24V |
| |
quatro fios /AC220V |
| Cássaro |
Alumínio/aço inoxidável |
| Saída de sinal |
dois fios: 4...20mA/protocolo HART |
| |
Quatro fios: 4...20mA/ RS485 Modbus |
Dimensão do produto
Unidade em mm:
Método de instalação
Instalação de flange
Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e o reservatório
A parede deve ser de 200 mm.
1 plano de referência
2 centro do vaso ou eixo de simetria
Instalação de elevação
O transmissor de nível de radar é um instrumento de medição de materiais comumente usado, pode medir com precisão a altura dos materiais e transmitir os dados para o sistema de controle para análise e processamento.Embora o transmissor de nível de radar tenha uma tolerância forte, requer especial atenção quando utilizado num ambiente de alta temperatura.
O ambiente de alta temperatura terá um grande impacto na precisão de medição do transmissor de nível de radar, principalmente porque a alta temperatura fará com que o material se expanda,afetando assim os resultados de medição do materialEm condições de alta temperatura, a expansão do material causará desvios na medição da altura do material, afetando assim o consumo real do material.Além disso,, o ambiente de altas temperaturas terá igualmente um impacto nas propriedades dos materiais do nivelador de radar, tais como a redução da vida útil e estabilidade dos componentes electrónicos e das peças mecânicas.
Por conseguinte, quando o transmissor de nível de radar tiver de ser utilizado num ambiente de alta temperatura, devem ser selecionados materiais e métodos de processamento especiais para assegurar o seu desempenho estável.A haste de medição e a antena do transmissor de nível são geralmente feitas de materiais resistentes a altas temperaturas, como aço e cerâmicaAlém disso, o circuito do transmissor de nível também precisa ser submetido a um tratamento de proteção especial para evitar efeitos adversos de alta temperatura nos componentes eletrónicos.instalar tampas de proteção para placas de condensadores e inductores para evitar a corrosão dos condutores causada por altas temperaturas.
