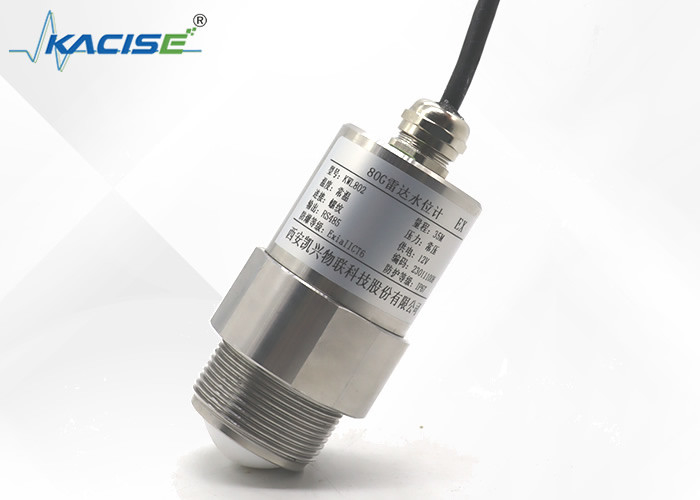

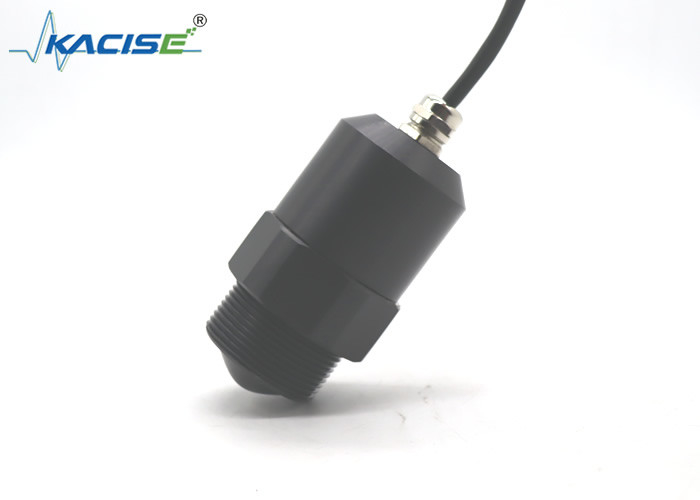

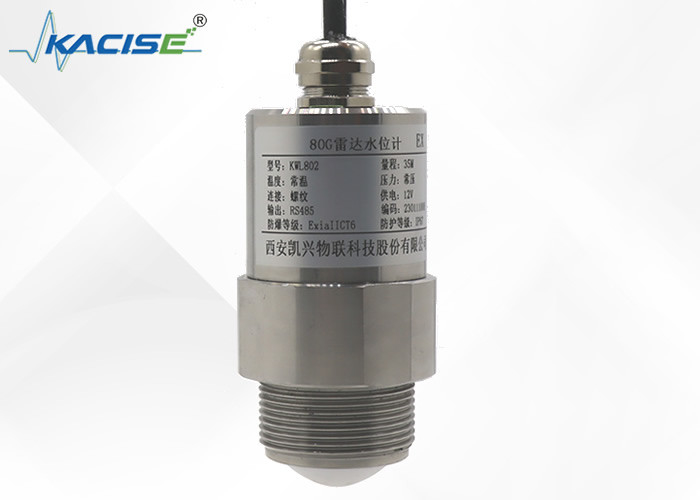

KWL800 76 - sensor nivelado de água do radar de onda contínua de 81GHz FM com uma comunicação de RS485 Modbus

Sensor nivelado de água do radar de onda contínua da escala 76-81GHz FM de KWL800 65m com uma comunicação de RS485 Modbus

Introdução

Os produtos da série do sensor nivelado do radar KWL800 referem os produtos modulados frequência do radar da onda contínua (FMCW) que trabalham em 76-81GHz. A escala máxima do produto pode alcançar 65m, e a zona cega está dentro de 10 cm. Devido a suas frequência de funcionamento mais alta, largura de banda maior, e precisão mais alta da medida.


Característica

O ⚫ baseado na microplaqueta da radiofrequência da milímetro-onda do CMOS, realiza uma radiofrequência mais compacta
arquitetura, relação de relação sinal-ruído mais alta, e área cega menor.
Definição da medida do ⚫ e precisão mais altas da medida.
O ⚫ que o ângulo de feixe estreito da antena é 6°, a interferência no ambiente da instalação terá menos
o impacto no instrumento, e a instalação são mais convenientes.
Projeto integrado ⚫ da lente, tamanho compacto.


Método da instalação

Há dois pontos para pagar a atenção durante à instalação:

(1) asseguram-se de que o medidor esteja perpendicular à superfície da água.

(2) Avoid que emite-se feixes dos objetos de irradiação da interferência e que gera ecos falsos.

Veja os seguintes pontos para condições de trabalho típicas.

Assegure-se de que a água sensor nivelado esteja instalada verticalmente à superfície da água, e a inclinação enfraquecerá a amplitude recebida do sinal, que afetará a medida normal da distância.

Certifique-se de que não há nenhum objeto da interferência dentro da escala do feixe, tal como os bancos dos rios.



O instrumento deve ser instalado pelo menos 20cm longe da parede lateral, e a rede subterrânea da tubulação deve ser instalada como o fim ao centro do poço como possível, se não a parede boa gerará facilmente os sinais da interferência, que afetarão a medida e o julgamento.
