IP68 Sensor Doppler ultrasônico à prova d'água com Modbus RS485 e fonte de alimentação de alta tensão para medição de caudal

O produto mede a vazão de acordo com o princípio do efeito Doppler ultrassônico e pode medir o nível da água e a temperatura através do sensor de pressão. O invólucro adota plástico PVC, que pode impermeabilizar e vedar com eficácia.

• O protocolo de comunicação Modbus e o barramento RS485 são usados ​​para comunicação com o computador portátil.
• O dispositivo sensor subaquático é fácil de instalar. Com dispositivo fixo em base metálica, fácil instalação.
• Todos os equipamentos adotam design eletrônico, fonte de alimentação de ampla tensão, baixo consumo de energia, sem peças mecânicas. Tem as vantagens de medição e estabilidade precisas, alta confiabilidade e forte anti-interferência.
• Uma ampla gama de aplicações. Pode ser aplicado em diversos ambientes aquáticos, desde água pura até água do Rio Amarelo.

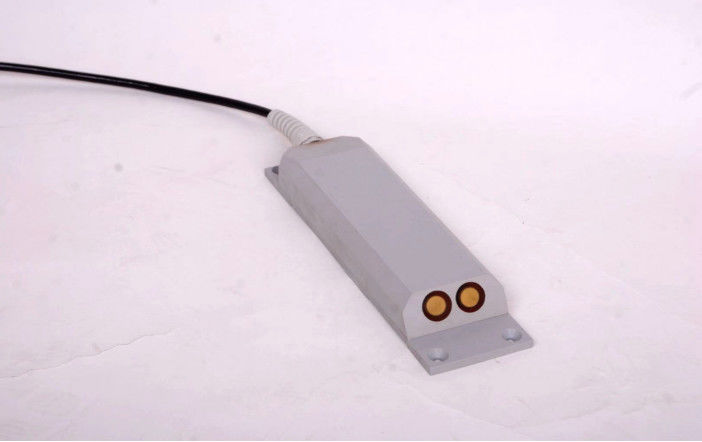

Figura 1 Sensor Doppler

Princípio do medidor de vazão Doppler: Quando a fonte ultrassônica e o observador fazem movimento relativo, a frequência recebida pelo observador será diferente da frequência da fonte ultrassônica. Portanto, as pequenas partículas e bolhas que se movem com a água em relação ao transdutor ultrassônico também alterarão a frequência de recepção do transdutor e aumentarão com o aumento da velocidade de movimento da suspensão na água. Assim, a mudança de frequência Doppler é medida e a velocidade do fluxo da água no ponto do medidor de corrente Doppler é medida. Isto é multiplicado pela área da seção transversal do canal para obter as informações de fluxo.

Como a medição do fluxo Doppler usa a velocidade de propagação do som na água, e a velocidade de propagação do som na água está intimamente relacionada à temperatura da água, o dispositivo possui um sensor de temperatura integrado para medição de temperatura e, em seguida, corrige a velocidade do som.

A medição de profundidade de nível usa um sensor de pressão para medir a distância entre a posição do sensor de velocidade de fluxo e o nível do líquido.

• Tipos de medição: velocidade pontual, nível de líquido, temperatura, vazão
• Classe de proteção: IP68
• Método de medição: on-line
• Princípio de medição: método Doppler acústico, método de área de velocidade
• Fonte de alimentação: bateria, energia solar, energia elétrica
• Sinal de saída: Modbus RS485
• Conteúdo do sinal de saída: velocidade pontual, fluxo instantâneo, fluxo cumulativo, nível de água, temperatura
• Sinal de saída (fonte de alimentação externa): 4 ~ 20mA
• Conteúdo do sinal de saída 4 ~ 20mA: fluxo instantâneo
• Requisitos de pH líquido: pH 6 ~ 8
• Requisito de pressão líquida: 1 atmosfera padrão em ambiente natural
• Consumo de energia operacional contínuo: 12V * 65mA = 12V * 0,065A≈0,8W
