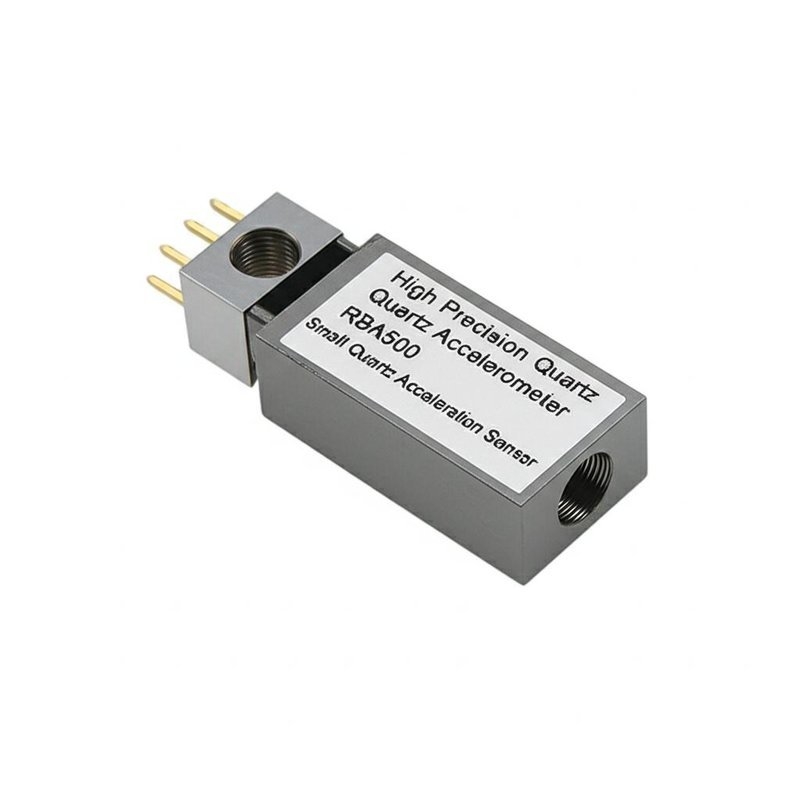

Honeywell-AC RBA500 Acelerômetro

Sensor de saída de frequência digitalmente compatível

Para um sensor de saída de frequência, a Honeywell produz o acelerômetro Accelerex RBA500.tamanho pequeno, baixa potência e peso leve são necessários.

A aceleração é medida em função da diferença de frequência entre dois feixes de quartzo vibratórios.A saída do acelerômetro Accelerex também é compensada termicamente através do uso de um sensor de temperatura interno e coeficientes fornecidos pela HoneywellQuando integrado ao longo do tempo, o delta Velocity é fornecido diretamente ao sistema do utilizador.

Princípio do acelerômetro flexível de quartzo:

Quando a aceleração externa é inserida, o pêndulo deixará a posição de equilíbrio sob a ação da força de inércia.O valor da capacidade diferencial composta pela superfície superior e inferior da placa do pêndulo e pela face final superior e inferior do binário mudará, e este sinal elétrico é emitido para o circuito de servo através do terminal.e o pêndulo é restaurado para a posição de equilíbrio por ação de empurrão-puxa usando a força de amperes do fio energizado no campo magnéticoQuando o ângulo de deflexão do pêndulo é muito pequeno, a corrente é aproximadamente linear com a aceleração de entrada.a aceleração de entrada pode ser obtida detectando a corrente.

Características

• Output de frequência para interface direta com eletrónica digital
• Preço baixo
• Capacidade de alta g
• Design muito compacto
• Flanca de fixação integrada com dois elementos de fixação
• Baixo consumo de energia
• Caixa hermeticamente fechada
• Sensor de temperatura interna para compensação térmica
• O design robusto e a garantia de qualidade proporcionam uma confiabilidade superior.

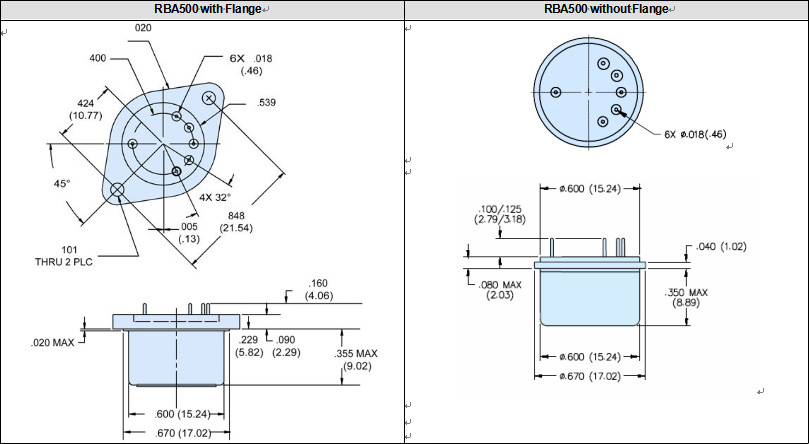

Desenhos de configuração

Desempenho Características

As especificações adicionais do produto, os desenhos de contorno e os diagramas de blocos e os dados dos ensaios estão disponíveis mediante pedido.
