Miniaturizados, de alta precisão, um grande número de acelerômetros piloto inerciais para uso militar

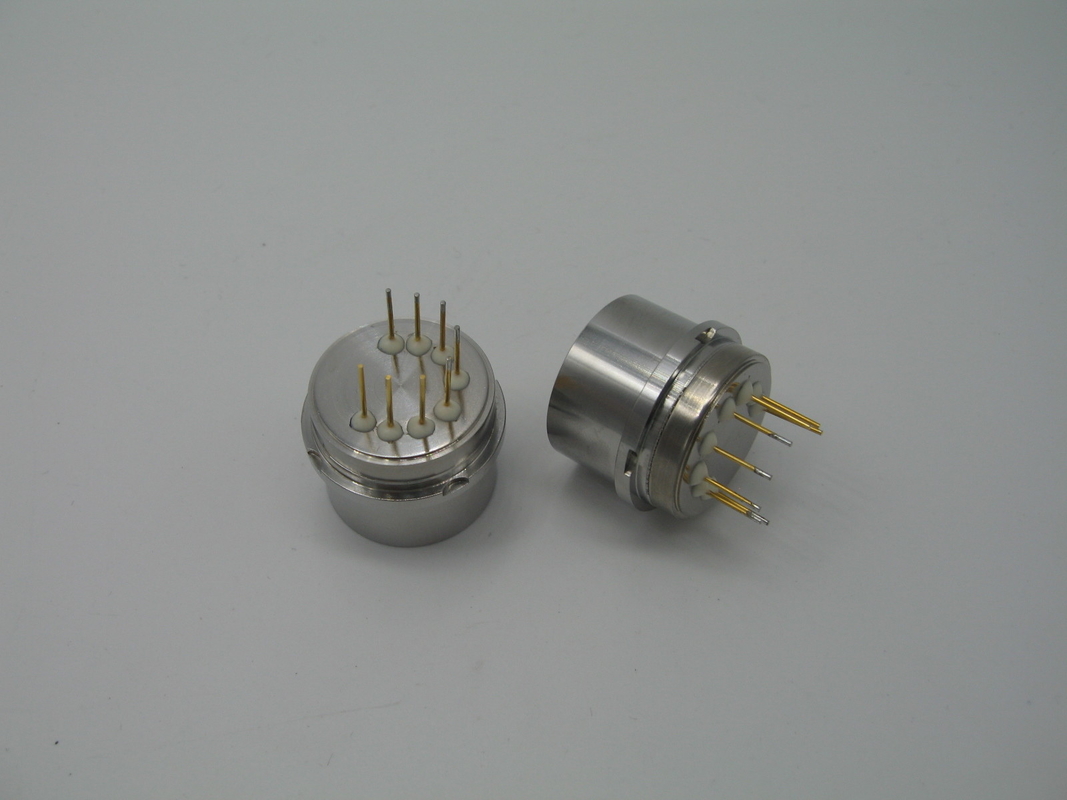

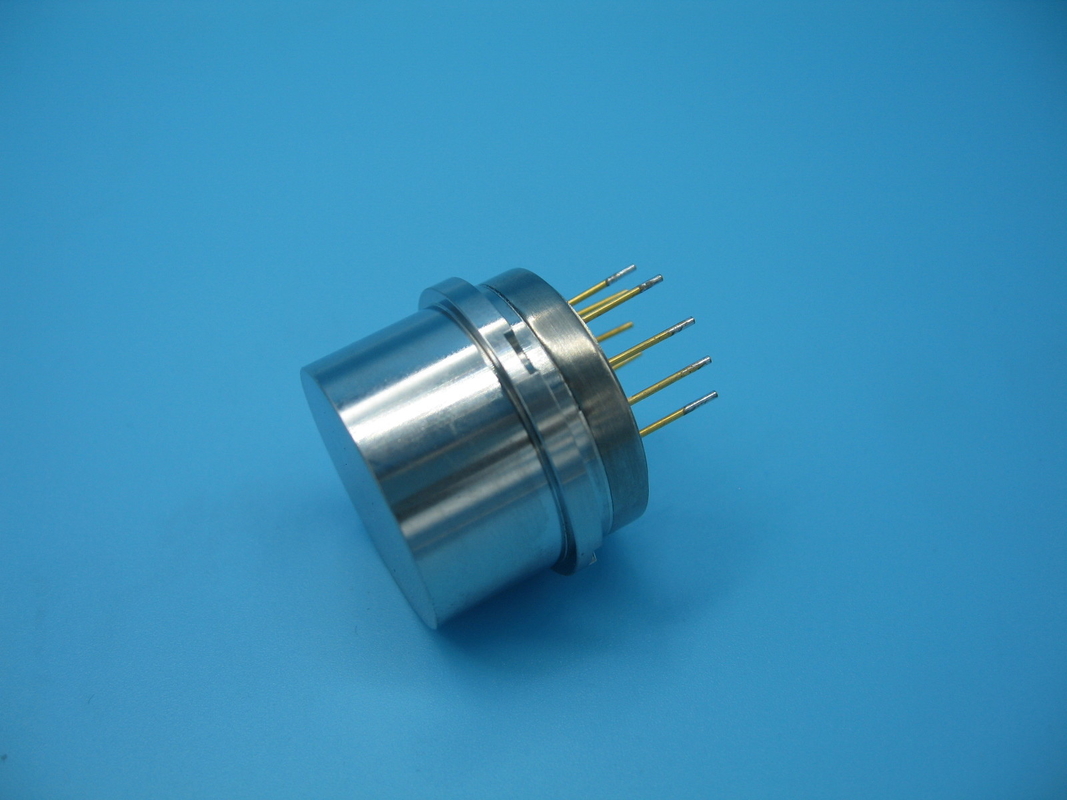

KSJB3 série acelerômetro flexível de quartzo é um pequeno, alta precisão, um grande número de acelerômetro de nível de navegação militar inercial, o produto tem excelente estabilidade a longo prazo, repetibilidade,desempenho de arranque, adaptabilidade ao ambiente e elevada fiabilidade e outras características, podem ser utilizados para ensaios estáticos podem ser utilizados para ensaios dinâmicos,é também um sensor de vibração e sensor de inclinação padrão.

O produto adota um design e um processo de embalagem miniaturizados únicos, a corrente de saída e a força ou aceleração são lineares,O utilizador pode escolher a resistência de amostragem adequada por cálculoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de desvio e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.

Aplicações: Medição inercial de sistemas militares de navegação inercial e ensaio de isolamento de vibração e ensaio de inclinação de instrumentos e equipamentos de precisão no setor aeroespacial, da aviação, dos navios,Armas e outros campos.

1.Dimenções quadradas da flange

Definição do pin:

1, Saída de sinal
2, ar
3, potência -15V
4, potência +15V
5, potência e sinal de terra
6, 7, 8, vazio
9, -9V ou pt1000
10, +9V ou pt1000


2.Dimenções triangulares da flange




3.Dimenções da flange triangular invertida





4Parâmetros técnicos



5.Nota

1O fator de escala é ajustado de acordo com as exigências do utilizador;

2Sensor de temperatura: dividido em AD590, pt1000, 18B20,

3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;

4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
