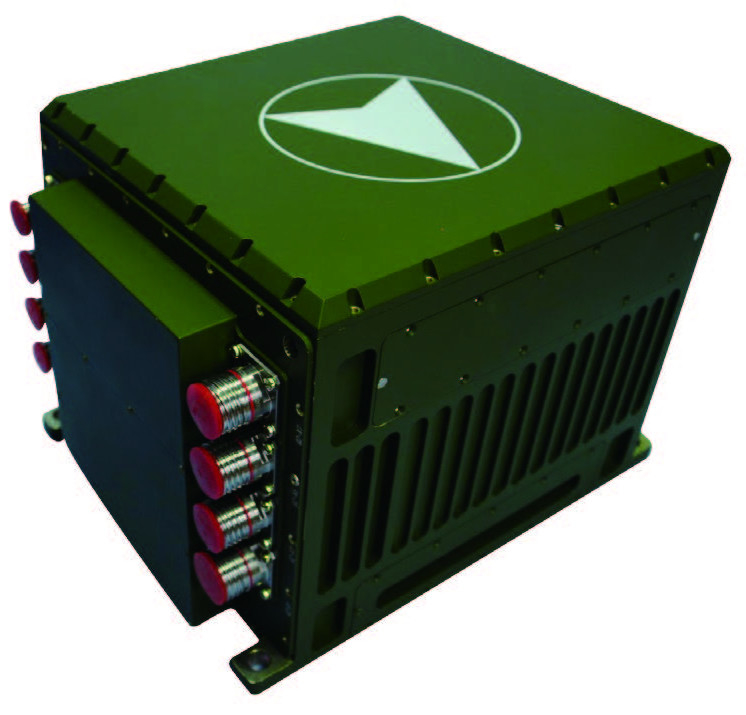

KsIN.S.Sistema de navegação por inércia com fixação a laser tipo 90L
Descrição do produto:
O KSIN.S.O sistema de navegação inercial do tipo -90L é um sistema de navegação inercial de fixação a laser de alta precisão padrão.Pode satisfazer as necessidades de navegação autónoma a longo prazo em ambientes complexos e é adequado para várias navegações a curto prazo.A precisão de alinhamento do curso é melhor que ≤ 0,3 mil (1σ), e a precisão de navegação por inércia pura é melhor que 0,5 nmile/h (CEP).O sistema pode integrar satélite, rádio, altímetro barométrico, Doppler, odômetro e outras informações para obter uma navegação integrada de alta precisão.
Características:
● 15 kg de produto leve e de alta precisão, 40% mais barato do que os produtos tradicionais
●Utilização de giroscópio laser espacial de três eixos de alta precisão e acelerômetro flexível de quartzo
● A estabilidade de desvio do giroscópio laser de três eixos espacial é melhor que 0,001°/h (1σ)
● A estabilidade do desvio do acelerómetro é melhor que 30μg (1σ)
●Obtenção de alinhamento estático e dinâmico da base, e pode escolher o autoalinhamento, o alinhamento on-the-fly ou o alinhamento de transferência de acordo com as necessidades do utilizador
●Pode ser integrado com várias informações, tais como satélites, odômetros, altímetros, sensores estelares, etc., para navegação combinada, e a interface tem uma forte escalabilidade
Áreas de aplicação e modos de aplicação:
Utilização do solo, navegação, drones, e também pode ser estendida para outras aplicações.
Performance do sistema:
| |
Navegação de veículos |
navegação naval |
Navegação por drones |
Data local do navio |
| Localização (CEP) |
≤ 0,05%D,
Assistência do odômetro
≤ 0,1 m,
Assistência por satélite diferencial
|
≤ 1 nm/24h,
Auxílio do medidor de desvio
≤ 0,1 m,
Assistência por satélite diferencial
|
≤ 0,5nmile/h |
≤ 1m (relativo) |
| Velocidade ((1σ) |
≤ 0,2 m/s |
≤ 0,6 m/s |
≤ 0,6 m/s |
≤ 0,2 m/s (relativo) |
| Posição ((1σ) |
≤ 0,3 mil |
≤ 0,1 mil (relativo) |
| Atitude (1σ) |
≤ 0,02° |
≤ 0,01° (relativo) |
| Tempo de alinhamento |
Cinco minutos. |
15-20 minutos. |
Cinco minutos. |
Cinco minutos. |
Características do sistema:
| Consumo de energia |
≤ 40 W |
| tamanho |
300 mm (L) × 250 mm (W) × 220 mm (H) |
| peso |
15 kg |
| Voltagem de entrada |
18V ∙ 32V |
| Temperatura de funcionamento |
-40°C ≈ +65°C |
| Ambiente mecânico |
impacto |
Meia onda senoide 30 g, 11 ms |
| vibração |
GJB150.16A-2009.C.3 |
| Informações sobre a interface |
RS-422×2; RS-232×1;
Interface Ethernet; Interface de autocarro CAN;
Interface do odômetro × 1; Interface do altímetro; Interface do velocímetro
|
Desempenho do dispositivo:
| Em cima |
Acelerômetro |
| Estabilidade do viés |
≤ 0,001°/h,1σ |
Repetibilidade de compensação |
≤ 30μg, 1σ |
| Repetibilidade de compensação |
≤ 0,001°/h,1σ |
Estabilidade do viés |
≤ 30μg, 1σ |
| Fator de escala |
≤ 5 ppm, 1σ |
Repetitividade do fator de escala |
≤ 50 ppm, 1σ |
| Caminhada aleatória |
≤ 0,0005°/, 1σ |
Estabilidade do fator de escala |
≤ 50 ppm, 1σ |
