| Lugar de origem: | China (continente) |
| Marca: | Kacise |
| Certificação: | certificate of explosion-proof, CE |
| Número do modelo: | KsINS B |
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Detalhes da embalagem: | cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 partes pela semana |
| Tempo de alinhamento: | ≤5min | Precisão da velocidade: | No modo de navegação integrada: velocidade no céu ≤ 0,3 m/s, velocidade horizontal ≤ 0,2 m/s |
|---|---|---|---|
| Precisão da manutenção da posição: | 0.2° /h (inercia pura), 0,1° (navegação integrada) | ||
| Realçar: | Sistema de navegação por inércia por giroscópio de fibra óptica,Sistema de navegação inercial de pequeno volume |
||

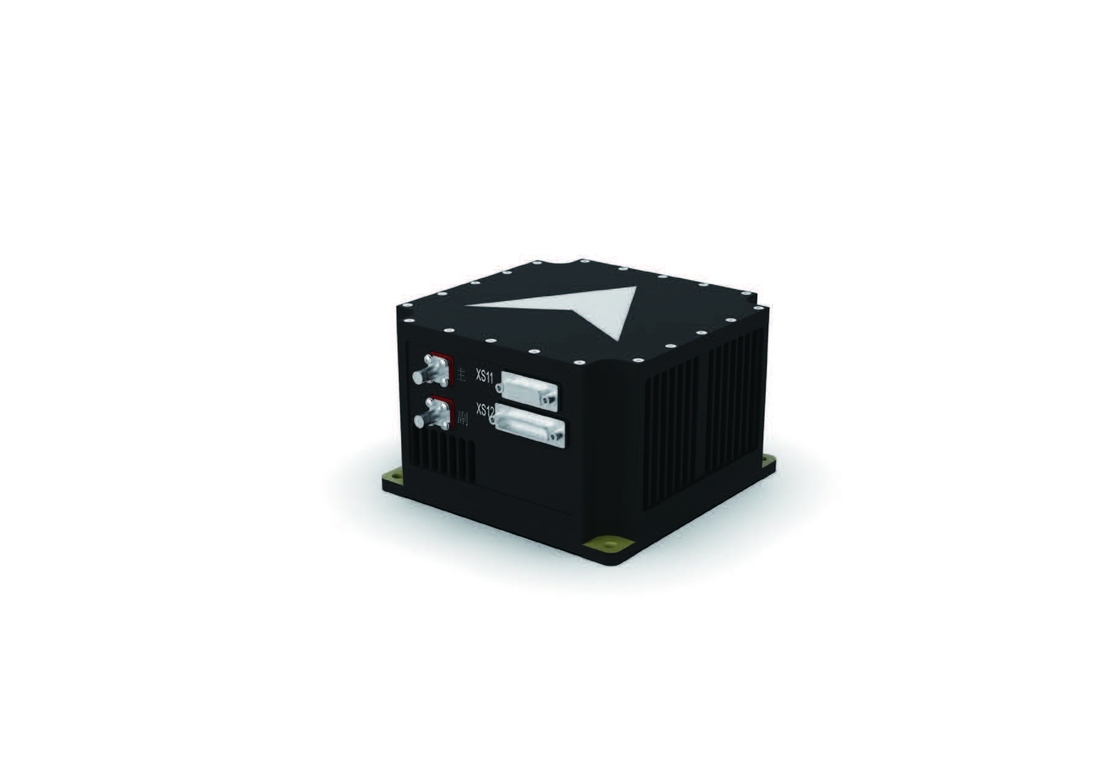

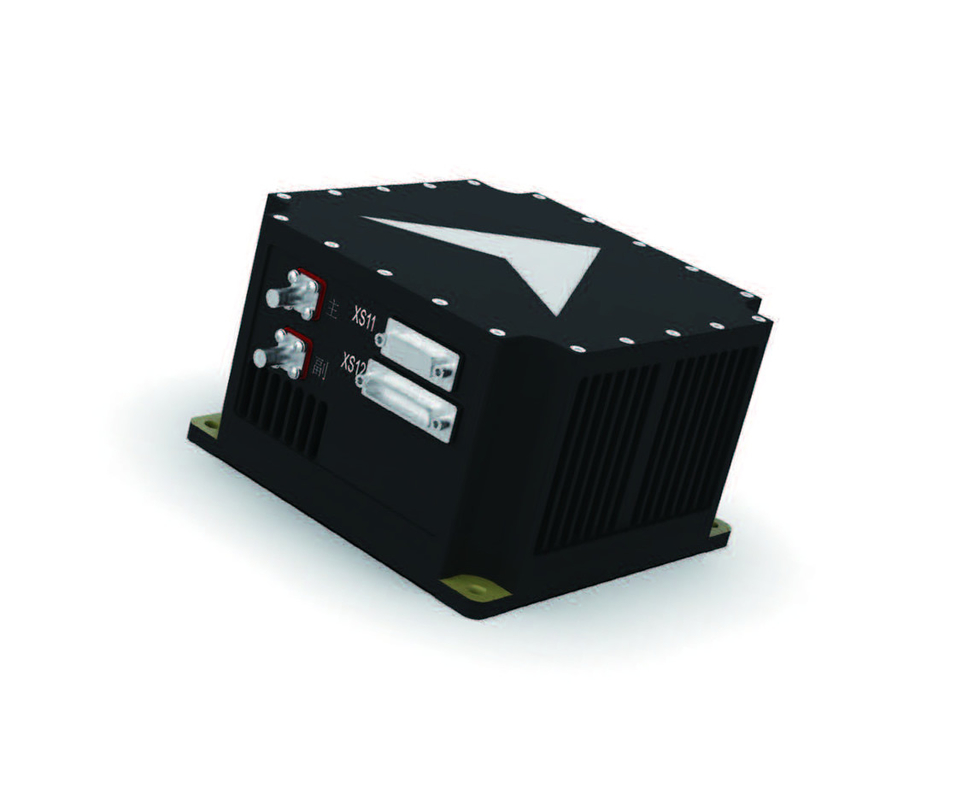

KsIN.S.-B sistema de navegação inercial com fibra óptica
Descrição do produto:
O KSIN.S.O sistema de navegação inercial de fibra óptica é um pequeno sistema de navegação inercial de uso geral que utiliza giroscópios de fibra óptica e acelerômetros flexíveis de quartzo.O sistema pode ser sensível ao movimento angular e linear do porta-aviões, e a saída da posição do transportador, velocidade, direção, taxa angular, e aceleração linear informações em tempo real.Pode ser combinado com um receptor de satélite para completar operações de navegação integradas, que pode satisfazer as necessidades de vários UAVs.
Características:
● Pequeno tamanho, peso leve, boa tecnologia de produção e alta confiabilidade
● Interfaces de comunicação ricas
● O protocolo de saída é flexível e pode ser configurado através de software de teste
● Acessórios de redução de vibração são fornecidos para atender às necessidades de ambientes de vibração severa
● Ter uma estratégia BIT completa e passar na avaliação de voo real
Áreas de aplicação e modos de aplicação:
Ele tem sido usado com maturidade nos campos de dirigíveis de alta altitude, UAVs de asa rotativa e UAVs de asa fixa.
Indicadores de desempenho:
| Tempo de alinhamento | ≤ 5min |
| Precisão da posição |
Inercia pura: 2~5nmile/30min (CEP) Navegação por satélite integrada: altura 10 m; nível 5 m |
| Precisão da velocidade | No modo de navegação integrada: velocidade no céu ≤ 0,3 m/s, velocidade horizontal ≤ 0,2 m/s |
| Precisão do alinhamento do curso |
≤ 1,0° (1σ) (auto-alinhado) ≤ 0,1° (1σ) (posicionamento de duas antenas, linha de base 2 metros) |
| Precisão da manutenção da posição | 0.2° /h (inercia pura), 0,1° (navegação integrada) |
| Precisão do alinhamento da atitude | 00,05° (1σ) |
| Precisão de manutenção da atitude | 0.1° (inercia pura), 0.05° (navegação integrada) |
Ambiente de aplicação:
| Temperatura de funcionamento/armazenamento ((°C) | -40°C ~ +60°C /-45°C ~ +80°C |
| MTBF ((h) | 30000h |
| Faixa dinâmica | Velocidade angular: ±300°/s; Aceleração: -25g~25g |
|
Propriedades mecânicas |
Ambiente de choque de resistência: meia onda sinusoidal 20 g, 11 ms, Ambiente de vibração de resistência: 1. Sem absorção de choque: GJB150.16A-2009 Figura C.3 Ondulação do pico traseiro da serra dentada 2Com absorção de choques: GJB1032 espectro de vibrações aleatórias |
Propriedades físicas:
| Dimensões | 135 mm × 135 mm × 84 mm |
| Dimensões da instalação |
Sem absorção de choques: parafuso M6 121 mm × 121 mm Com absorção de choques: parafuso M4 de 121 mm × 121 mm |
| peso | ≤ 2,1 kg |
| Nível impermeável | IP67 |
Interface externa:
| motorizado por | 18 V ~ 36 V DC |
| Consumo de energia | ≤ 11W |
| Interface de entrada/saída |
RS-422×3 (multiplexagem), RS-232×2 (multiplexagem), Interface LVTTL 1 CAN × 2, porta de rede × 1, Interface de pulso × 2, armazenamento de dados 8G |
| Frequência de saída de dados | ≤ 1000 Hz |
