Descrição do produto

KsIN.S.-G107A Sistema de navegação por inércia giratória de fibra óptica

Descrição do produto:

KsIN.S.-G107A is a single-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulationÉ equipado com um conjunto de receptores de satélite por defeito e tem posicionamento diferencial e capacidades de medição de duas antenas.Possui capacidades de navegação direccional e multicanal integradasO sistema utiliza algoritmos de fusão de informação para avaliar a validade das informações de navegação por satélite, distinguir em tempo útil os sinais de engano,e apoiar as aeronaves a escaparem de forma segura das áreas de enganoPossui navegação astronômica e software de navegação visual e interfaces de hardware para atender aos requisitos de controle de atitude e navegação e posicionamento dos UAV.

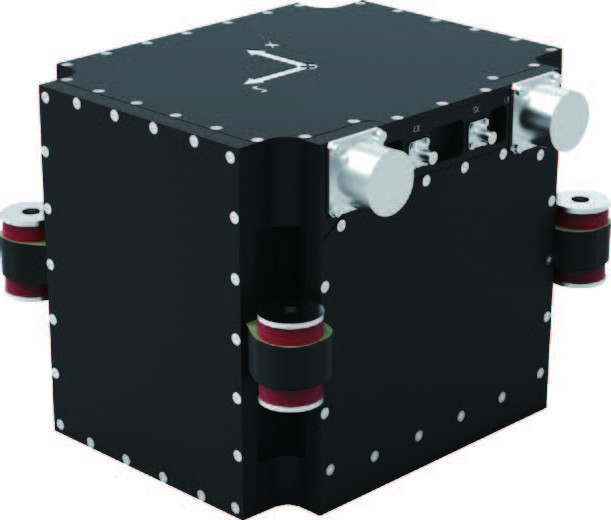

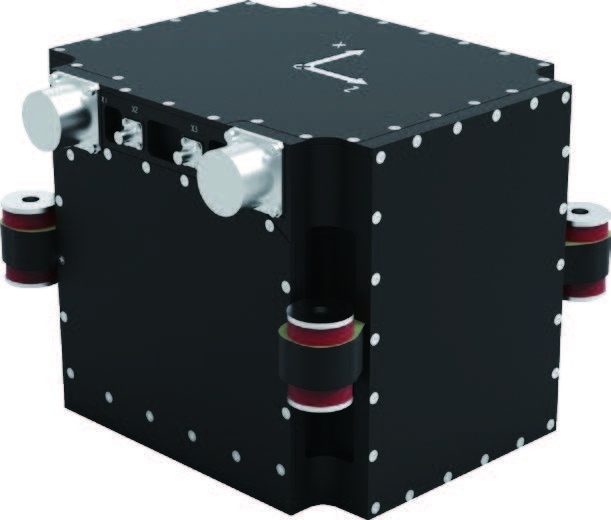

Sistema de navegação por inércia de fibra óptica rotativa para controle de voo e navegação e posicionamento de UAV 0

Características:

● Alta confiabilidade, peso leve, longa duração e alta precisão de navegação

● Modos de navegação combinados ricos e flexíveis, com mudança suave entre os modos e capacidade de navegação resistente a falhas

● Adapta-se a uma variedade de condições de arranque, e pode responder rapidamente a quedas de energia e reiniciar

● Boa adaptabilidade ambiental do composto vibração-choque-calor

● Ter um projeto BIT completo

Áreas de aplicação e modos de aplicação:

Pode ser aplicado a todos os tipos de UAVs de grande e médio porte de longa duração.

Indicadores de desempenho:

Tempo de alinhamento	Alinhamento normal no solo: ≤ 5 min
Tempo de alinhamento	Alinhamento de emergência: Alinhamento no solo 30s + alinhamento no ar 10min
Precisão de posição (CEP)	Inércia pura: 1,5 nmile/6h Após 15 minutos de combinação inercial/satélite: 1,0 nmile/6h Combinação inércia/satélite: ≤ 10 m
Precisão de velocidade (RMS)	Inércia pura ≤ 1m/s (6h); combinação inércia/satélite ≤ 0,2m/s
Precisão do ângulo de posição (RMS)	Inércia pura ≤ 0,02° (6h); combinação inércia/satélite ≤ 0,02°
Precisão do ângulo de marcha (RMS)	Inércia pura ≤ 0,05° (6h); combinação inércia/satélite ≤ 0,05°

Ambiente de aplicação:

Temperatura de funcionamento/armazenamento ((°C)	-55°C ~+70°C
Faixa dinâmica	Velocidade angular: ±300°/s, aceleração: -30g ~ +30g
Propriedades mecânicas	Ambiente de choque: meia onda senoidal 20 g, 11 ms; ambiente de vibração: ambiente de vibração típico de drones

Propriedades físicas:

Dimensões	175 mm × 216 mm × 175 mm
Método de instalação	Instalação directa (instalação na cintura) ou opcional em suporte (instalação inferior)
Dimensões da instalação	Dimensões de instalação do suporte: 224 mm × 220 mm (Instalação através de um buraco: Φ8,5 mm)
peso	Hospedeiro ≤ 7,0 kg; suporte (facultativo) ≤ 1,5 kg ou personalizado ≤ 1,5 kg ou personalizado

Interface externa:

motorizado por	Fornecimento de energia 18V~36V DC, consumo de energia ≤ 32W
Interface de entrada/saída	7 canais RS-422, 1 canal RS-232; 2 canais CAN (FD); 1 canal 1M 1553B; 1 canal 4M1553B


Frequência de saída de dados	200 Hz (típico)
