Name: Sistema de navegação inercial de fibra biaxial rotativa de alta precisão Múltiplos modos para UAVs grandes
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-G110A/B
Price: 431.00 USD
Availability: InStock

Para casa > produtos > Sensor de giroscópio eletrónico >

Sistema de navegação inercial de fibra biaxial rotativa de alta precisão Múltiplos modos para UAVs grandes

Unidade de navegação inercial de alta precisão

Sistema de navegação inercial de fibra biaxial rotativa

Sistema de navegação inercial de grandes UAVs

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

KsINS-G110A/B

Contacte-nos

Solicite um orçamento

Sistema de navegação inercial de fibra biaxial rotativa de alta precisão Múltiplos modos para UAVs grandes

Detalhes do produto

Tempo de alinhamento:

Alinhamento normal no solo: ≤ 13min

Precisão de posição (CEP):

Inercia pura: 1nmile/12h

Precisão de velocidade (RMS):

Inercia pura: 1m/s/12h

Destacar:

Unidade de navegação inercial de alta precisão

Sistema de navegação inercial de fibra biaxial rotativa

Sistema de navegação inercial de grandes UAVs

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl

Termos de pagamento

T/T, Western Union, MoneyGram

Habilidade da fonte

1000 partes pela semana

PRODUTOS CONEXOS

Vídeo

Resistência chocante do único sensor eletrônico do giroscópio da fibra ótica da linha central

Obtenha o melhor preço

Vídeo

Bom registrando o giroscópio dinamicamente ajustado para o ambiente de alta temperatura

Obtenha o melhor preço

Desempenho pequeno do mergulho dos instrumentos de medição do anjo do sensor do giroscópio de Mems do tamanho

Obtenha o melhor preço

200Hz escolhem o sensor do giroscópio da linha central, estabilidade diagonal alta do módulo do sensor do giroscópio

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

KsIN.S.-G110A/B Sistema de navegação por inércia giratória de fibra óptica de dois eixos

Descrição do produto:

KsIN.S.-G110A/B is a dual-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulationPode produzir posição, velocidade, atitude, taxa angular, aceleração linear e outras informações em tempo real. O sistema dispõe de interfaces de software e hardware reservadas para receptores de satélite e módulos de pressão atmosférica para facilitar a selecção do utilizador.Tem interfaces de software e hardware para navegação astronômica e navegação visual, e pode realizar múltiplos modos de navegação comutáveis de combinações inerciais/satélites/atmosféricos para atender às necessidades de controle de atitude de UAV e requisitos de navegação e posicionamento.

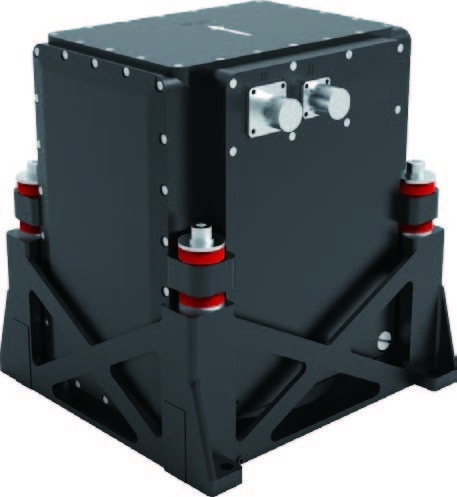

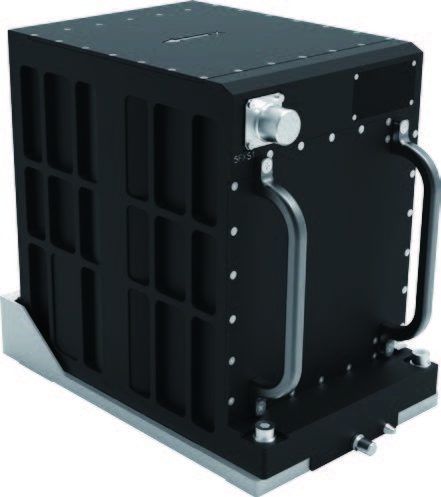

Sistema de navegação inercial de fibra biaxial rotativa de alta precisão Múltiplos modos para UAVs grandes 0

G110A G110B

Características:

● Possui função de navegação de alta precisão por inércia pura de longa duração

● Uma variedade de modos de navegação comutáveis, incluindo combinações inerciais/satélite/atmosférica

● Boa adaptabilidade ambiental do composto vibração-choque-calor

● Função de manutenção de auto-calibração in situ

● Ter um projeto BIT completo

Áreas de aplicação e modos de aplicação:

Pode ser aplicado a todos os tipos de UAVs de grande e médio porte de longa duração.

Indicadores de desempenho:

Tempo de alinhamento	Alinhamento normal no solo: ≤ 13min
Tempo de alinhamento	Alinhamento de emergência: Alinhamento no solo 30s + Alinhamento no ar 15min
Precisão de posição (CEP)	Inercia pura: 1nmile/12h
Precisão de velocidade (RMS)	Inercia pura: 1m/s/12h
Precisão de alinhamento da rotação (RMS)	≤ 0,5′
Precisão de manutenção do rumo (RMS)	0.03° (((12h)
Precisão de manutenção da atitude (RMS)	0.015°(12h)

Ambiente de aplicação:

Temperatura de funcionamento/armazenamento ((°C)

-55°C ~+70°C

Faixa dinâmica

Velocidade angular: ±300°/s; Aceleração: -30g ~ +30g

Propriedades mecânicas

Ambiente de choque de resistência: meia onda sinusoidal 20 g, 11 ms

Ambiente de vibração de resistência: ambiente típico de vibração de drones

Propriedades físicas:

Dimensões	180 mm × 228 mm × 247 mm	180 mm × 268 mm × 250 mm
Método de instalação	Instalação de suportes	Instalação de suportes de aviação
Dimensões da instalação	Dimensões de instalação do suporte: 200 mm × 224 mm Dimensões de instalação das flanges: 176 mm × 198 mm	Dimensões de instalação do suporte: 280 mm × 190 mm
peso	Hospedeiro ≤ 12,5 kg; grupo ≤ 1,5 kg	Hospedeiro ≤ 12,5 kg; grupo ≤ 1,5 kg

Interface externa:

motorizado por

18V~36V DC, consumo de energia ≤ 36W, interrupção de energia não mais de 5 ms

Interface de entrada/saída

7 canais RS-422, 1 canal RS-232; 2 canais CAN (FD)

1 canal 1M 1553B, 1 canal 4M 1553B

Frequência de saída de dados

200 Hz (típico)
