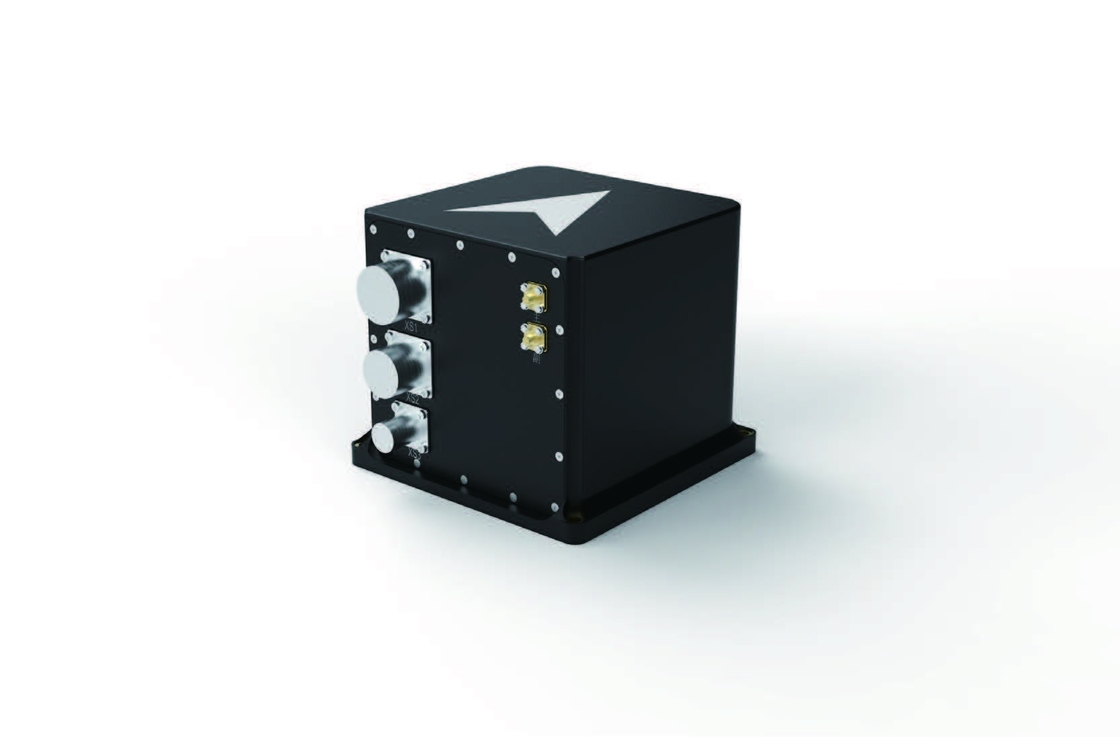

Sistema de navegação inercial em miniatura com giroscópio de fibra óptica de alta precisão para navegação UAV

Sistema de Navegação Inercial em Miniatura

Sistema de navegação inercial de UAV

Sistema de navegação giroscópica por inércia de fibra óptica

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

KsINS II

Contacte-nos

Solicite um orçamento

Sistema de navegação inercial em miniatura com giroscópio de fibra óptica de alta precisão para navegação UAV

Detalhes do produto

Tempo de alinhamento:

≤5min

Precisão do alinhamento do curso:

≤ 0,06° (1σ) (auto-alinhado)

Temperatura de funcionamento/armazenamento ((°C):

-40°C ~ +60°C /-45°C ~ +80°C

Destacar:

Sistema de Navegação Inercial em Miniatura

Sistema de navegação inercial de UAV

Sistema de navegação giroscópica por inércia de fibra óptica

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl

Termos de pagamento

T/T, Western Union, MoneyGram

Habilidade da fonte

1000 partes pela semana

PRODUTOS CONEXOS

Vídeo

Resistência chocante do único sensor eletrônico do giroscópio da fibra ótica da linha central

Obtenha o melhor preço

Vídeo

Bom registrando o giroscópio dinamicamente ajustado para o ambiente de alta temperatura

Obtenha o melhor preço

Desempenho pequeno do mergulho dos instrumentos de medição do anjo do sensor do giroscópio de Mems do tamanho

Obtenha o melhor preço

200Hz escolhem o sensor do giroscópio da linha central, estabilidade diagonal alta do módulo do sensor do giroscópio

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

KsIN.S.- II sistema de navegação inercial de fibra óptica

Descrição do produto:

O KSIN.S.O sistema de navegação inercial de fibra óptica é um sistema de navegação inercial miniaturizado e de uso geral que utiliza giroscópios de fibra óptica de alta precisão e acelerômetros flexíveis de quartzo.O sistema pode ser sensível ao movimento angular e linear do porta-aviões, e a saída da posição do transportador, velocidade, direção, taxa angular, e aceleração linear informações em tempo real.Pode ser combinado com um receptor de satélite para completar operações de navegação integradas, que pode satisfazer as necessidades de vários UAVs.

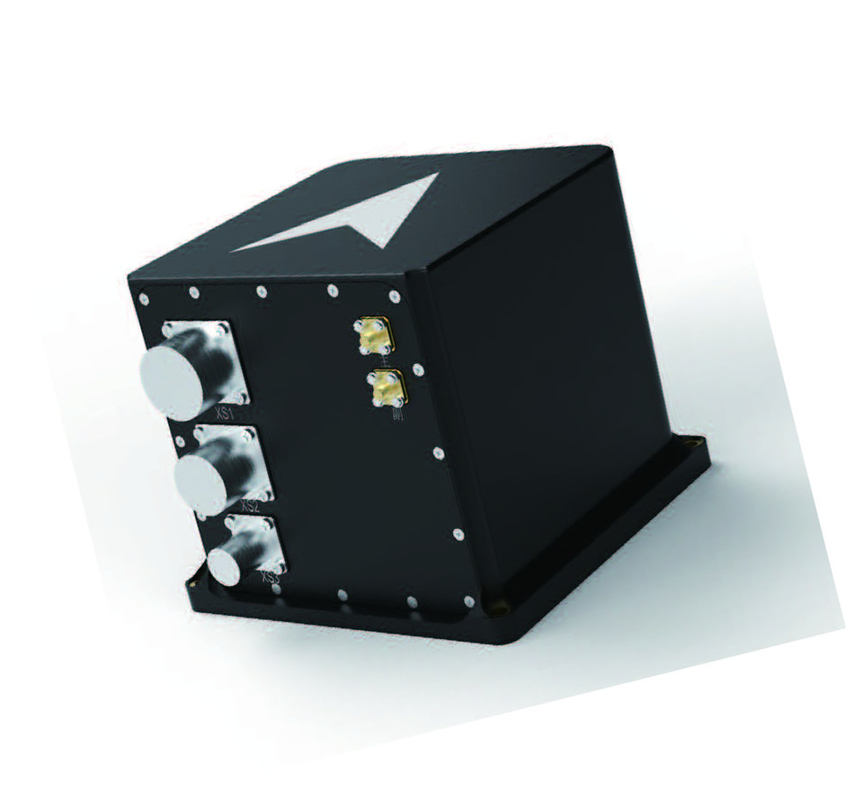

Sistema de navegação inercial em miniatura com giroscópio de fibra óptica de alta precisão para navegação UAV 0

Características:

● Pequeno tamanho, peso leve, alta precisão, boa tecnologia de produção e alta confiabilidade

● Utilizando o modo de trabalho de dois painéis, interfaces de comunicação ricas

● O protocolo de saída é flexível e pode ser configurado através de software de teste

● Acessórios de redução de vibração são fornecidos para atender às necessidades de ambientes de vibração severa

● Ter uma estratégia BIT completa e passar na avaliação de voo real

● Produtos produzidos no país

Áreas de aplicação e modos de aplicação:

Ele pode ser usado nos campos de dirigíveis de alta altitude, UAVs de asa rotativa e UAVs de asa fixa.

Indicadores de desempenho:

Tempo de alinhamento	≤ 5min
Precisão da posição	Inércia pura: 1nmile/h (CEP); navegação integrada com satélite: altitude 10m; horizontal 5m
Precisão da velocidade	No modo de navegação integrada: velocidade no céu ≤ 0,2 m/s, velocidade horizontal ≤ 0,1 m/s
Precisão do alinhamento do curso	≤ 0,06° (1σ) (auto-alinhado)
Precisão da manutenção da posição	00,01° /h (inercia pura), 0,02° (navegação integrada)
Precisão do alinhamento da atitude	0.01°(1σ)
Precisão de manutenção da atitude	00,02° (inercia pura), 0,01° (navegação integrada)

Ambiente de aplicação:

Temperatura de funcionamento/armazenamento ((°C)	-40°C ~ +60°C /-45°C ~ +80°C
MTBF ((h)	30000h
Faixa dinâmica	Velocidade angular: ±300°/s; aceleração: -25g~25g
Propriedades mecânicas	Ambiente de choque de resistência: meia onda sinusoidal 20 g, 11 ms, Ambiente de vibração de resistência: 1. Sem absorção de choque: GJB150.16A-2009 Figura C.3 Ondulação do pico traseiro da serra dentada 2Com absorção de choques: GJB1032 espectro de vibrações aleatórias

Propriedades físicas:

Dimensões	160 mm × 160 mm × 140 mm
peso	≤ 4,0 kg
Nível impermeável	IP67

Interface externa:

motorizado por	18 V ~ 36 V DC
Consumo de energia	≤ 18 W
Interface de entrada/saída	RS-422×4 (multiplex), RS-232×3 (multiplex), CAN (FD) × 2 portas de rede × 1, interface de pulso × 2, armazenamento de dados 8G, USB × 1


Frequência de saída de dados	≤ 1000 Hz
