Name: Sistema de navegação inercial de UAV de asa fixa com comando de laser com dimensões de 185 mm × 139,5 mm × 110 mm
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-J105D
Price: 431.00 USD
Availability: InStock

Para casa > produtos > Sensor de giroscópio eletrónico >

Sistema de navegação inercial de UAV de asa fixa com comando de laser com dimensões de 185 mm × 139,5 mm × 110 mm

Sistema de navegação por giroscópio a laser de três eixos

Sistema de navegação por inércia com laser Strapdown

Unidade de navegação inercial de UAVs de asa fixa

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

KsINS-J105D

Contacte-nos

Solicite um orçamento

Sistema de navegação inercial de UAV de asa fixa com comando de laser com dimensões de 185 mm × 139,5 mm × 110 mm

Detalhes do produto

Precisão da posição:

0.5nmile/h (CEP)

Precisão da velocidade:

0.5m/s ((RMS)

Nível impermeável:

IP67

Dimensões:

185 mm × 139,5 mm × 110 mm

Destacar:

Sistema de navegação por giroscópio a laser de três eixos

Sistema de navegação por inércia com laser Strapdown

Unidade de navegação inercial de UAVs de asa fixa

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl

Termos de pagamento

T/T, Western Union, MoneyGram

Habilidade da fonte

1000 partes pela semana

PRODUTOS CONEXOS

Vídeo

Resistência chocante do único sensor eletrônico do giroscópio da fibra ótica da linha central

Obtenha o melhor preço

Vídeo

Bom registrando o giroscópio dinamicamente ajustado para o ambiente de alta temperatura

Obtenha o melhor preço

Desempenho pequeno do mergulho dos instrumentos de medição do anjo do sensor do giroscópio de Mems do tamanho

Obtenha o melhor preço

200Hz escolhem o sensor do giroscópio da linha central, estabilidade diagonal alta do módulo do sensor do giroscópio

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

KsIN.S.-J105D sistema de navegação por inércia com laser

Descrição do produto:

O KSIN.S.-J105D sistema de navegação por inércia de fixação a laser é um pequeno volume, de alta precisão sistema de navegação por inércia de fixação a laser.e boa fiabilidadePode satisfazer as necessidades de navegação autónoma em ambientes complexos e é adequado para vários campos de navegação, navegação integrada, orientação e controlo, etc.O sistema pode integrar satélite, rádio, altímetro barométrico, Doppler e outras informações para obter montagem de alta precisão.

Navegação combinada.

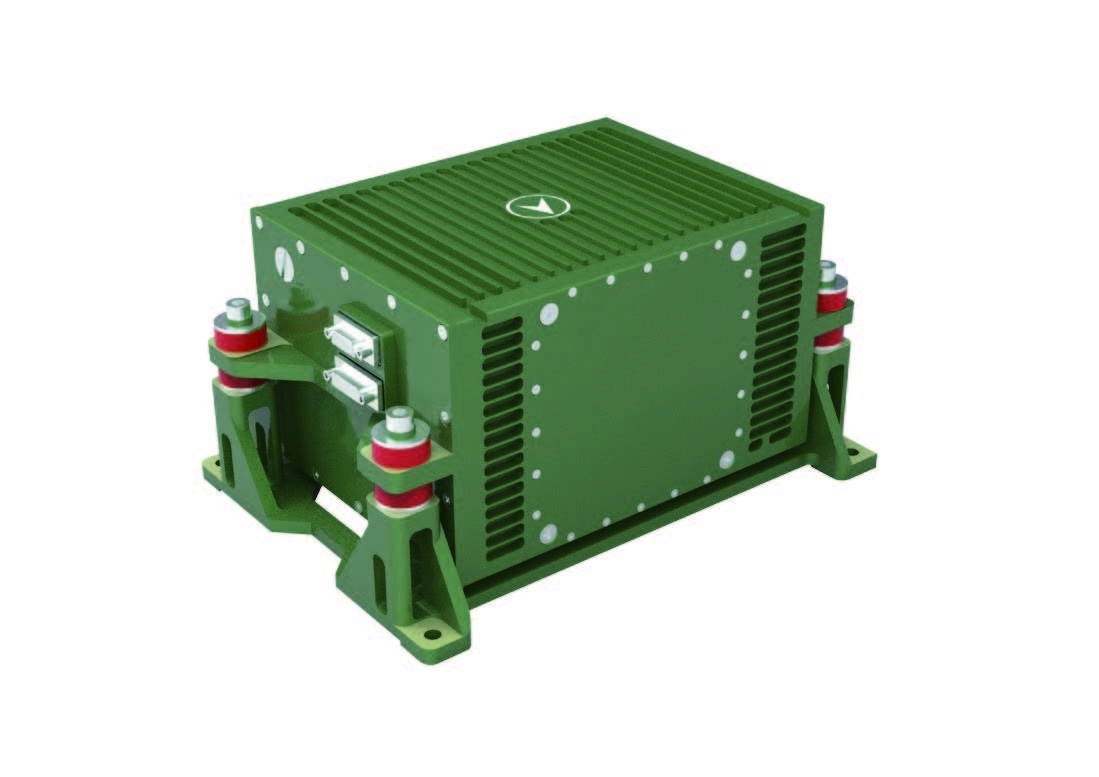

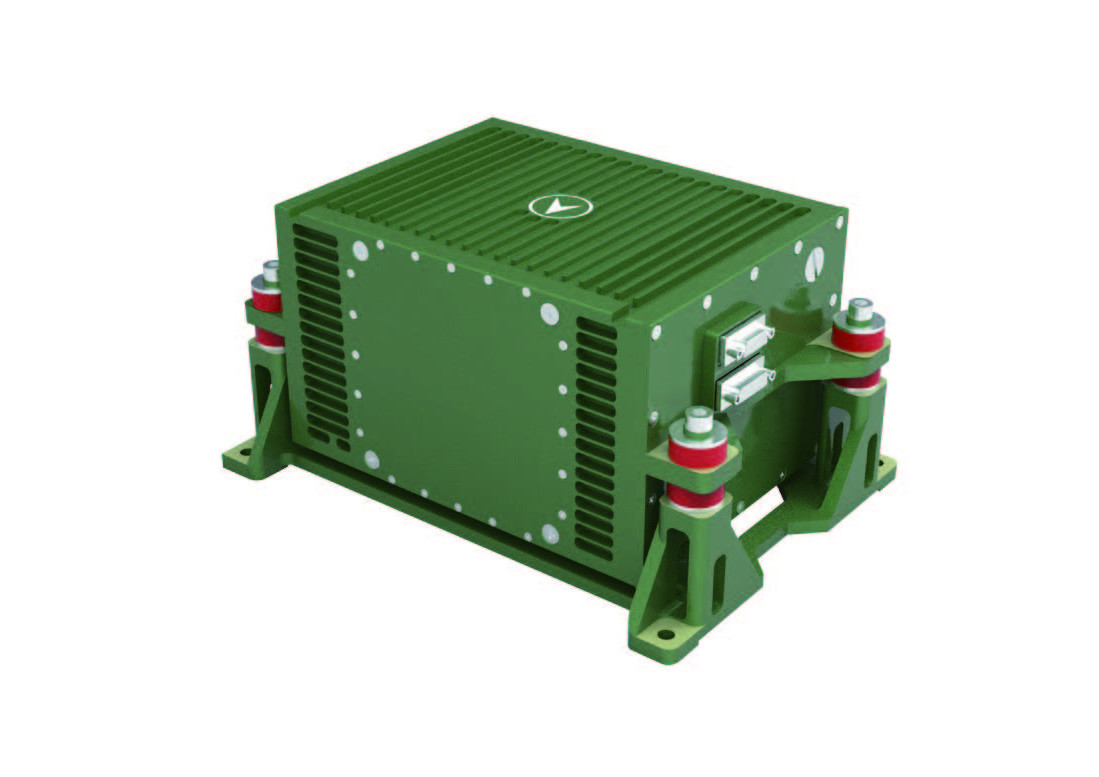

Sistema de navegação inercial de UAV de asa fixa com comando de laser com dimensões de 185 mm × 139,5 mm × 110 mm 0

Características:

● 3,6 kg de produtos de fixação a laser

● Usando giroscópio laser de três eixos de alta precisão e acelerômetro flexível de quartzo

● Tem a capacidade de alinhar-se em uma base trêmula no chão e no ar.

● O alinhamento automático, o alinhamento instantâneo ou o alinhamento de transferência podem ser selecionados de acordo com as necessidades do usuário

● Pode ser integrado com várias informações como satélites, Doppler, altimétricos, rádios, sensores estelares, etc. para navegação combinada, e a interface tem forte escalabilidade

Áreas de aplicação e modos de aplicação:

Adequado para vários tipos de UAVs, tais como asa fixa e asa rotativa.

Indicadores de desempenho:

Parâmetros técnicos			Classe I	Classe II
Precisão da posição			0.5nmile/h (CEP)	0.8nmile/h (CEP)
Precisão da velocidade			0.5m/s ((RMS)	0.8m/s ((RMS)
Precisão da posição do curso	Precisão do alinhamento do curso		≤ 0,02secL° ((1σ)	≤ 0,04secL° ((1σ)
	Precisão da manutenção da posição	Inercia pura	≤ 0,005°/h ((1σ)	≤ 0,008° /h (1σ)
	Precisão da manutenção da posição	Navegação	≤ 0,005° (1σ)	≤ 0,005° (1σ)
	Precisão do alinhamento da atitude		0.003°(1σ)	0.005°(1σ)
	Precisão de manutenção da atitude	Inercia pura	≤ 0,003° /h (1σ)	≤ 0,005°/h ((1σ)
	Precisão de manutenção da atitude	Navegação	≤ 0,003° ((1σ)	≤ 0,005° (1σ)

Ambiente de aplicação:

Temperatura de trabalho/armazenamento ((°C)	-40°C ~ +60°C (operando a -50°C após arranque) /-55°C ~ +70°C
MTBF ((h)	2500
Faixa dinâmica	Velocidade angular: ±400°/s; aceleração: ±30g
Propriedades mecânicas	Ambiente de choque de resistência: meia onda senoidal 20 g, 11 ms; ambiente de vibração de resistência: GJB150.16A-2009.C.3; GJB1032 espectro de vibrações aleatórias

Propriedades físicas:

Dimensões	185 mm × 139,5 mm × 110 mm
Dimensões da instalação	237 mm × 176 mm × 122 mm
peso	Anfitrião: 3,9 kg; bracket: 0,4 kg
Nível impermeável	IP67

Interface externa:

motorizado por	18 V ~ 36 V DC
Consumo de energia	≤ 27W
Interface de entrada/saída	3 canais RS-422×3, 1 canal RS-232, entrada de sincronização LVTTL de 1 canal; 1 entrada de sincronização diferencial, 1 saída de sincronização diferencial


Frequência de saída de dados	200 Hz
