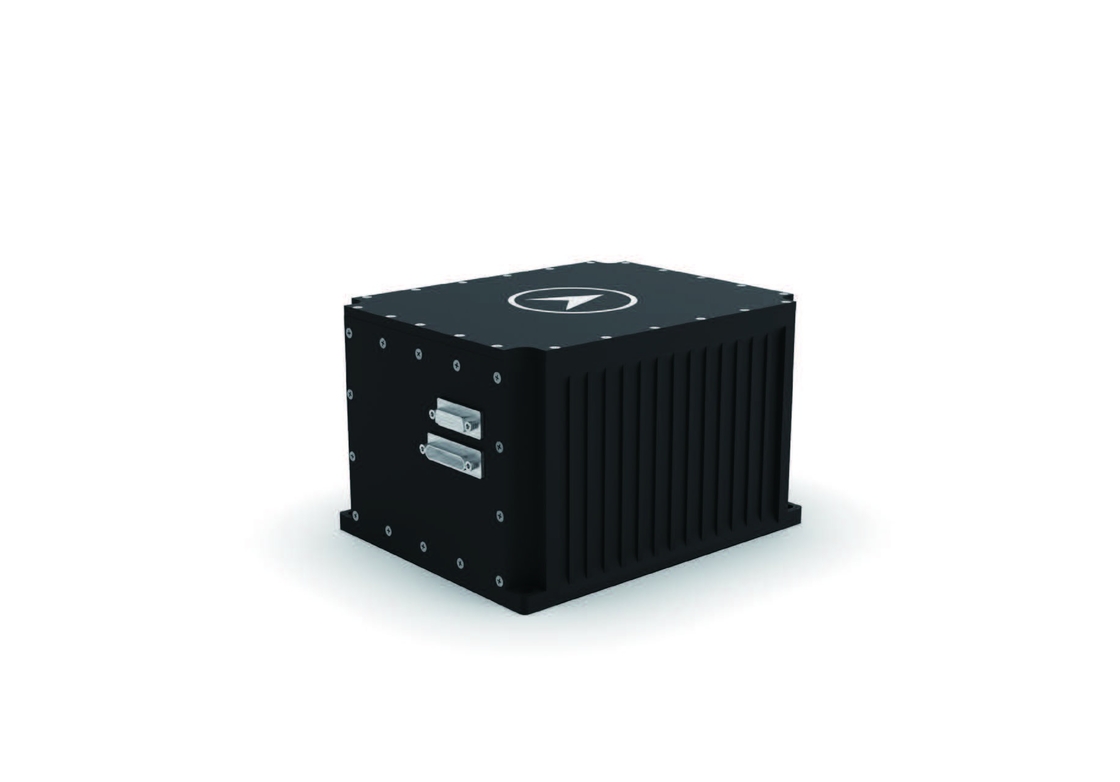

Name: Sistema de navegação por inércia de fibra de algodão para dirigíveis de alta altitude e UAVs de asa fixa
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-nano
Price: 431.00 USD
Availability: InStock

Para casa > produtos > Sensor de giroscópio eletrónico >

Sistema de navegação por inércia de fibra de algodão para dirigíveis de alta altitude e UAVs de asa fixa

Sistema de navegação por inércia de fibra

UAVs de asa fixa Sistema de navegação inercial

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

KsINS-nano

Contacte-nos

Solicite um orçamento

Sistema de navegação por inércia de fibra de algodão para dirigíveis de alta altitude e UAVs de asa fixa

Detalhes do produto

Tempo de alinhamento:

≤5min

Temperatura de funcionamento/armazenamento ((°C):

-40°C ~ +60°C /-45°C ~ +80°C

Precisão da posição:

Inércia pura: 2nmile/h (CEP); navegação integrada com satélite: altitude 10m; horizontal 5m

Destacar:

Sistema de navegação por inércia de fibra

UAVs de asa fixa Sistema de navegação inercial

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl

Termos de pagamento

T/T, Western Union, MoneyGram

Habilidade da fonte

1000 partes pela semana

PRODUTOS CONEXOS

Vídeo

Resistência chocante do único sensor eletrônico do giroscópio da fibra ótica da linha central

Obtenha o melhor preço

Vídeo

Bom registrando o giroscópio dinamicamente ajustado para o ambiente de alta temperatura

Obtenha o melhor preço

Desempenho pequeno do mergulho dos instrumentos de medição do anjo do sensor do giroscópio de Mems do tamanho

Obtenha o melhor preço

200Hz escolhem o sensor do giroscópio da linha central, estabilidade diagonal alta do módulo do sensor do giroscópio

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

KsIN.S.- Sistema de navegação inercial de fibra óptica.

Descrição do produto:

KsIN.S.O sistema de navegação inercial de fibra óptica nano é um sistema de navegação inercial universal miniaturizado que utiliza giroscópio de fibra óptica de alta precisão e acelerômetro flexível de quartzo.O produto adota um design compacto.

O sistema pode ser sensível ao movimento angular e linear do porta-aviões UAV, e a saída da posição, velocidade, direção, taxa angular, e aceleração linear informações do portador em tempo real.Pode ser combinado com um receptor de satélite para completar operações de navegação integradas, que podem atender às necessidades de vários UAVs.

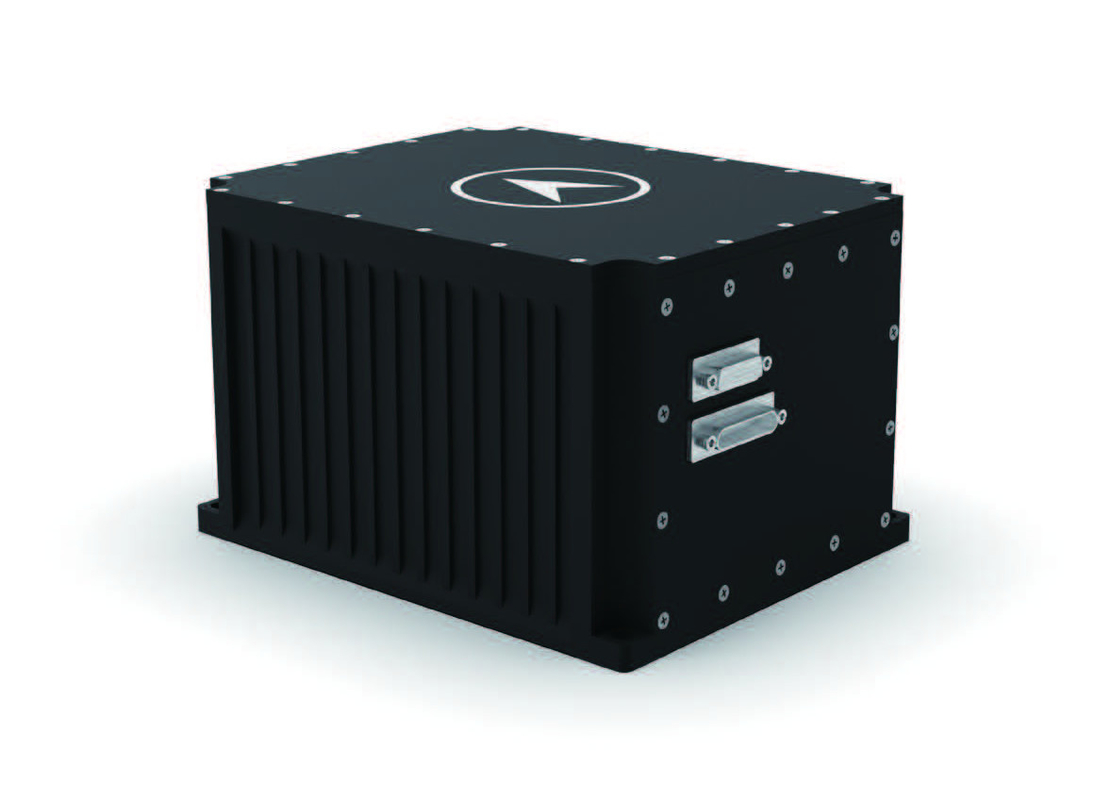

Sistema de navegação por inércia de fibra de algodão para dirigíveis de alta altitude e UAVs de asa fixa 0

Características:

● Pequeno tamanho, peso leve, alta precisão, boa tecnologia de produção e alta confiabilidade

● Interfaces de comunicação ricas

● O protocolo de saída é flexível e pode ser configurado através de software de teste

● Acessórios de redução de vibração são fornecidos para atender às necessidades de ambientes de vibração severa

● Ter uma estratégia BIT completa e passar na avaliação de voo real

Áreas de aplicação e modos de aplicação:

Ele tem sido usado com maturidade nos campos de dirigíveis de alta altitude, UAVs de asa rotativa e UAVs de asa fixa.

Indicadores de desempenho:

Tempo de alinhamento	≤ 5min
Precisão da posição	Inércia pura: 2nmile/h (CEP); navegação integrada com satélite: altitude 10m; horizontal 5m
Precisão da velocidade	No modo de navegação integrada: velocidade no céu ≤ 0,2 m/s, velocidade horizontal ≤ 0,1 m/s
Precisão do alinhamento do curso	≤ 0,1° (1σ) (auto-alinhado)
Precisão da manutenção da posição	00,02° /h (inercia pura), 0,03° (navegação integrada)
Precisão do alinhamento da atitude	0.02° ((1σ)
Precisão de manutenção da atitude	00,03° (inercia pura), 0,02° (navegação integrada)

Ambiente de aplicação:

Temperatura de funcionamento/armazenamento ((°C)	-40°C ~ +60°C /-45°C ~ +80°C
MTBF ((h)	30000h
Faixa dinâmica	Velocidade angular: ±300°/s; aceleração: -25g~25g
Propriedades mecânicas	Ambiente de choque de resistência: meia onda sinusoidal 20 g, 11 ms, Ambiente de vibração de resistência: 1. Sem absorção de choque: GJB150.16A-2009 Figura C.3 Ondulação do pico traseiro da serra dentada 2Com absorção de choques: GJB1032 espectro de vibrações aleatórias

Propriedades físicas:

Dimensões	175 mm × 140 mm × 110 mm
peso	≤ 3,6 kg
Nível impermeável	IP67

Interface externa:

motorizado por	18 V ~ 36 V DC
Consumo de energia	≤ 15 W
Interface de entrada/saída	RS-422×2 (multiplexagem), RS-232×3 (multiplexagem), Portos de rede CAN × 2 × 1, Interface de pulso × 2, armazenamento de dados 8G


Frequência de saída de dados	≤ 1000 Hz
