| Lugar de origem: | China (continente) |
| Marca: | Kacise |
| Certificação: | certificate of explosion-proof, CE |
| Número do modelo: | KSJB1 |
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Detalhes da embalagem: | cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl |
| Tempo de entrega: | 5-8 dias de trabalho |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 partes pela semana |
| Espaço: | ±50g | Valor limiar: | 5μg |
|---|---|---|---|
| Valor de desvio K0/K1: | ≤±3mg | ||
| Realçar: | Acelerômetro aeroespacial de quartzo,Acelerômetro flexível de quartzo de alta precisão,Acelerômetro flexível de quartzo de grau militar |
||
O acelerômetro flexível de quartzo da série KSJB1 é um acelerômetro de classe de navegação inercial militar de alta precisão.adaptabilidade ao ambiente e elevada fiabilidadePode ser utilizado para testes estáticos e testes dinâmicos, e também é um sensor de vibração e sensor de inclinação padrão.
A corrente de saída do produto é linear com a força ou aceleração, e o utilizador pode selecionar a resistência de amostragem adequada através de cálculos para obter uma saída de alta precisão.E pode ser construído em sensor de temperatura de acordo com os requisitos do usuário, utilizadas para a compensação do valor parcial e do fator de escala, reduzem o impacto da temperatura ambiente.
Aplicação: Teste de medição inercial e isolamento de vibrações de sistemas de navegação inercial de alta precisão na indústria aeroespacial, na aviação, nos navios, nas armas e noutros campos, unidades de medição inercial.

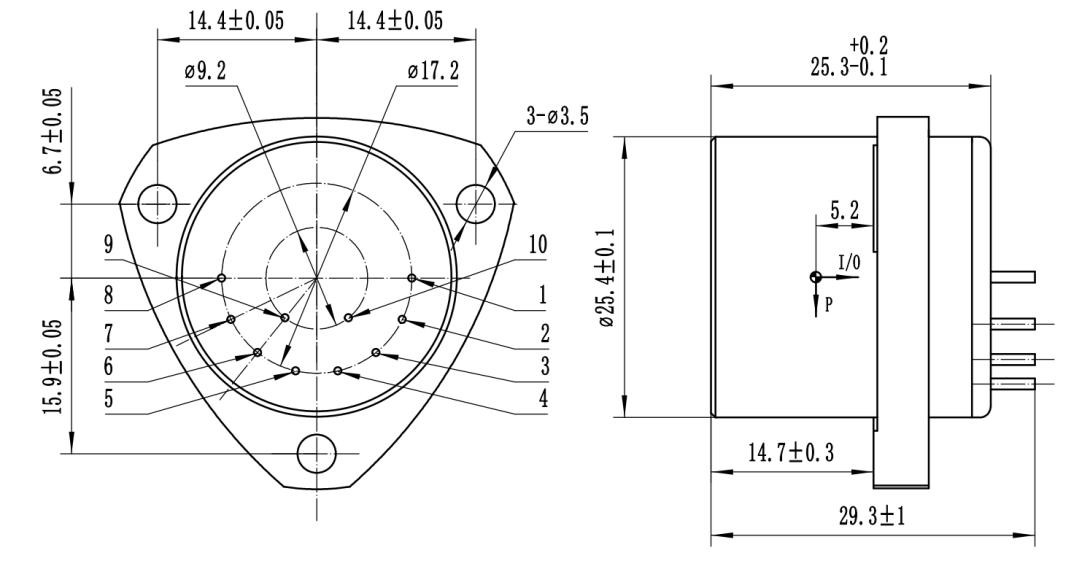

Diagrama de contorno e definição do pin:
Figura I: Acelerômetro universal
Definição convencional do pin: 1, saída de sinal; 2. Vazio; 3, -15V; 4, +15V; 5, fonte de alimentação e sinal de terra; 6. Vazio; 7. Vazio; 8. Vazio; 9, -9V; 10, +9V.
O buraco de montagem é em forma de U
O buraco de montagem é em forma de U e o pin é de 8 pinos
A dimensão exterior é quadrada
Parâmetros técnicos:
| Número | Parâmetros | KSJB1-01 | KSJB1-02 | KSJB1-03 |
| 1 | Área de aplicação | ± 50 g | ± 50 g | ± 50 g |
| 2 | Valor limiar | 5 μg | 5 μg | 5 μg |
| 3 | desviovalor K0/K1 | ≤ ± 3 mg | ≤ ± 3 mg | ≤ ± 5 mg |
| 4 | Fator de escala K1 | 10,05 a 1,30 mA/g | 10,05 a 1,30 mA/g | 10,05 a 1,30 mA/g |
| 5 | Coeficiente não linear de segunda ordem K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | 0g 4 horas estabilidade a curto prazo | ≤ 10 μg | ≤ 10 μg | ≤ 15 μg |
| 7 | 1 g 4 horas estabilidade a curto prazo | ≤ 10 ppm | ≤ 10 ppm | ≤ 15 ppm |
| 8 | Repetitividade da síntese de valores de desvio σK0(1σ, um mês) | ≤ 10 μg | ≤ 20 μg | ≤ 30 μg |
| 9 | Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) | ≤ 15 ppm | ≤ 30 ppm | ≤ 50 ppm |
| 10 | Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) | ≤ ± 10 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | Valor de desvio Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) | ≤ ± 10 μg /°C | ≤ ± 30 μg /°C | ≤ ± 50 μg /°C |
| 12 | Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) | ≤ ± 10 ppm /°C | ≤ ± 30 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Ruído ((A resistência de amostragem é de 840Ω) | ≤ 5mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Frequência natural | 400 a 800 Hz | 400 a 800 Hz | 400 a 800 Hz |
| 15 | largura de banda | 800 a 2500 Hz | 800 a 2500 Hz | 800 a 2500 Hz |
| 16 | Vibração aleatória | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) |
| 17 | greve | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin |
| 18 | Intervalo de temperatura de funcionamento | -55°C a +85°C | -55°C a +85°C | -55°C a +85°C |
| 19 | Intervalo de temperatura de armazenamento | -60~+120°C | -60~+120°C | -60~+120°C |
| 20 | Fornecimento de energia | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V |
| 21 | Consumo corrente | ≤ ± 20 mA | ≤ ± 20 mA | ≤ ± 20 mA |
| 22 | Sensor de temperatura | Utilizador personalizável | Utilizador personalizável | Utilizador personalizável |
| 23 | dimensão | F25.4X30mm | F25.4X30mm | F25.4X30mm |
| 24 | peso | ≤ 80 g | ≤ 80 g | ≤ 80 g |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
