Descrição do produto:
Este produto funciona como um sensor de taxa de ângulo inercial baseado no efeito óptico de Sagnac, medindo a velocidade angular de rotação do portador ao longo do seu eixo sensível.Utilização de um circuito de detecção digital de circuito fechado, extrai a diferença de trajetória óptica resultante da velocidade angular física externa no sentido horário.A modulação e a desmodulação do sinal de tensão a partir do caminho óptico permitem um feedback e um controlo de circuito fechado, assegurando a detecção em tempo real dos sinais de velocidade angular.
Função: Este produto é constituído por duas partes: a unidade óptica sensível à velocidade angular e a detecção de sinal, que fornece informações sobre o aumento do ângulo uniaxial e as informações sobre a temperatura interna.
Área de aplicação: The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.

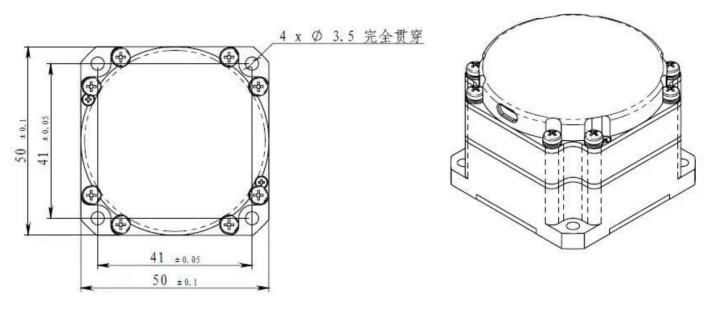

Modo de instalação 1. Tamanho: 50X50X32
Modo de instalação: 2a dimensão: 50X50X36
Características:

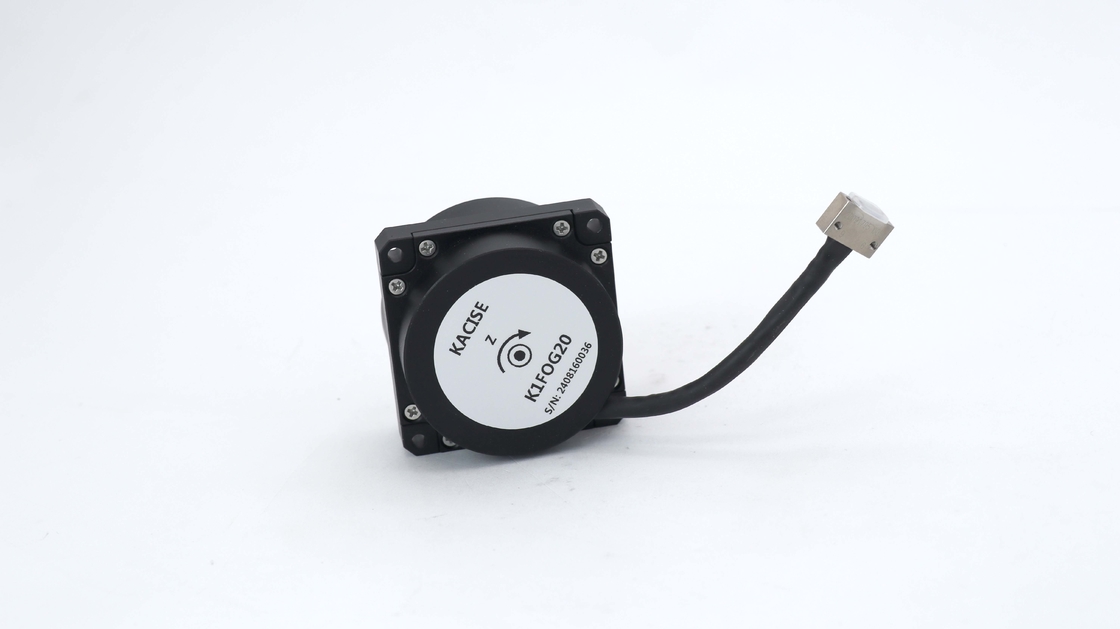

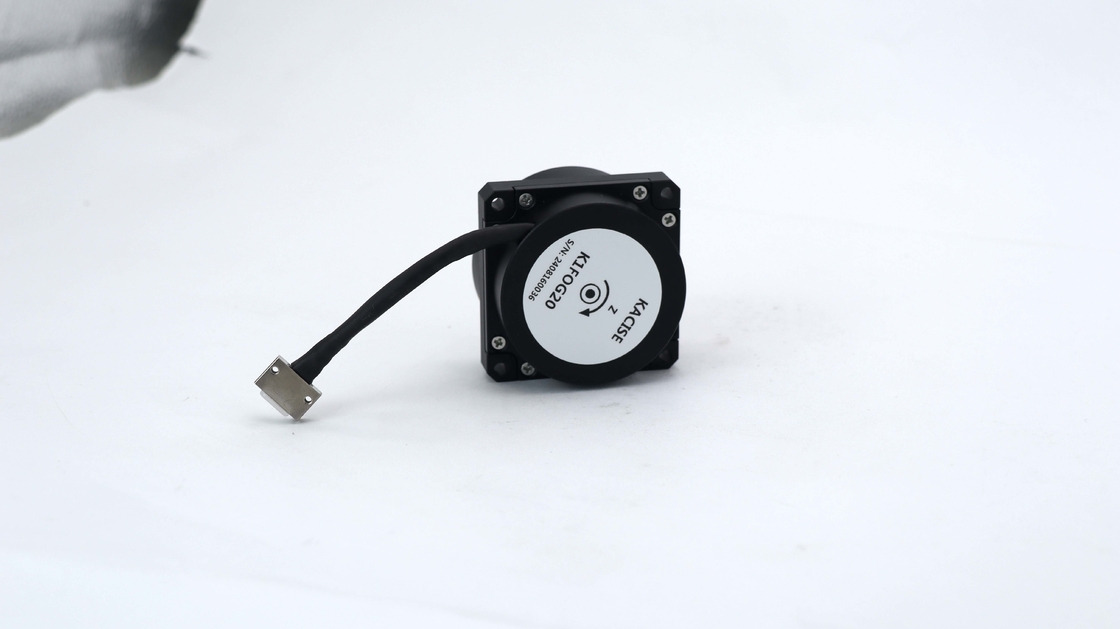

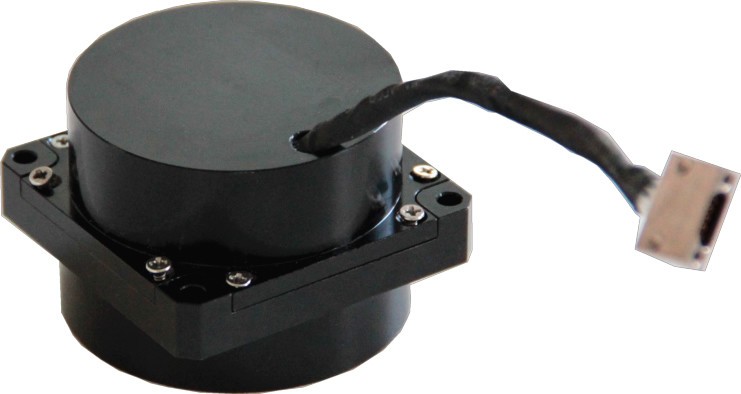

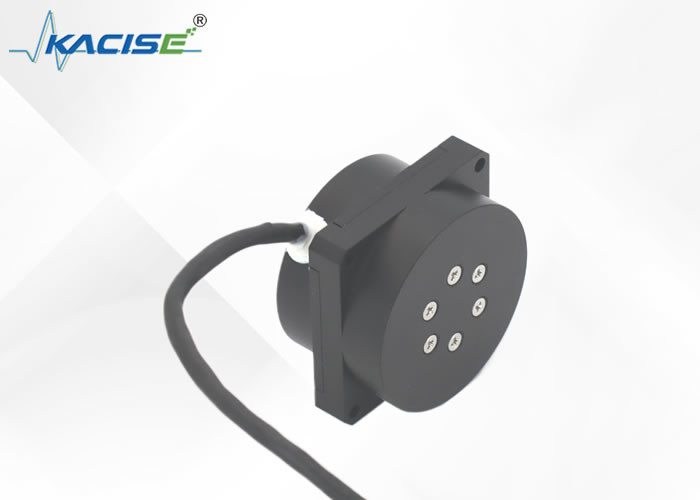

- Nome do produto: Sensor eletrônico giroscópio
- Repetitividade do fator de escala (ppm): ≤ 10
- Intervalo dinâmico (°) / s: ± 900
- Desvio de desvio (°) / h (10s suave) -45~ + 70°C: ≤ 0.3
- Repetibilidade do viés (°) /h: ≤ 0.05
- Desvio de viés (°) /h (10s suave, temperatura fixa): ≤ 0.1
Parâmetros técnicos:
|
Não.
|
item de ensaio
|
H
|
L
|
|
1
|
Ddimensões (mm)
|
50×50×36
|
50×50×36
|
|
2
|
Hora (s) de início
|
5
|
5
|
|
3
|
Desvio de preconceito(°) / h (10s suave, fixar a temperatura)
|
≤0.1
|
≤0.3
|
|
4
|
Desvio de preconceito(°) / h (10s suave) -45 ~ + 70°C
|
≤0.3
|
≤0.5
|
|
5
|
B(ias repetibilidade (°) / h
|
≤0.05
|
≤0.1
|
|
6
|
Coeficiente de caminhada aleatória(o)/h1/2
|
≤0.01
|
≤0.02
|
|
7
|
Fator de escala não-linearidade (ppm)
|
≤10
|
≤20
|
|
8
|
Repetitividade do fator de escala (ppm)
|
≤10
|
≤20
|
|
9
|
Operaçãotemperatura°C
|
- 45- Não.+ 70
|
- 45- Não.+ 70
|
|
10
|
Temperatura de armazenamento (°C)
|
- 50- Não.+ 80
|
- 50- Não.+ 80
|
|
11
|
Intervalo dinâmico (°) / s
|
±900
|
±900
|
|
12
|
Tensão de alimentação (V)
|
+5
|
+5
|
|
13
|
Consumo de energia em estado estacionário (temperatura total) (W)
|
< 4
|
< 4
|
|
14
|
peso (g)
|
- Não.130
|
- Não.130
|
