Descrição do produto:
Este produto é um sensor de taxa de ângulo inercial baseado no efeito óptico de Sagnac para medir a velocidade angular de rotação do portador ao longo do eixo sensível.O circuito de detecção digital de circuito fechado é usado para extrair a diferença de caminho óptico da luz no sentido horário causada pela velocidade angular física externa, e o sinal de tensão do sinal de trajectória óptica é modulado e demodulado,e o feedback e controle de circuito fechado são realizados para alcançar o propósito de detecção de sinal de velocidade angular em tempo real.
Função: Este produto é constituído por duas partes: a unidade óptica sensível à velocidade angular e a detecção de sinal, que fornece informações sobre o aumento do ângulo uniaxial e as informações sobre a temperatura interna.
Área de aplicação: The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.

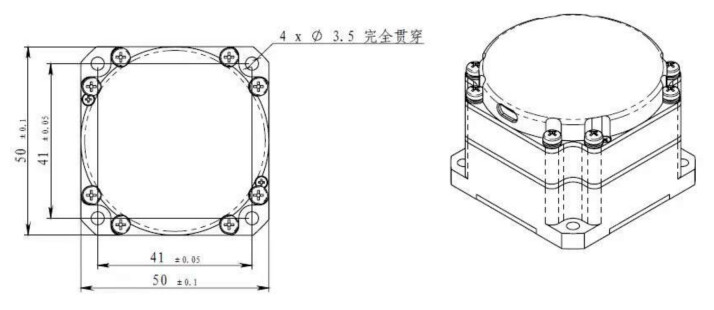

Modo de instalação 1. Tamanho: 50X50X32

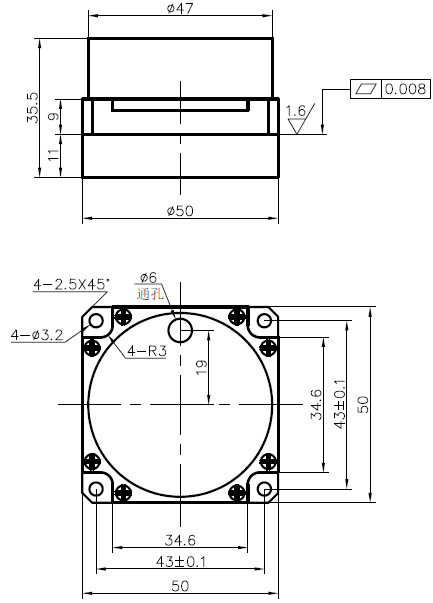

Modo de instalação: 2a dimensão: 50X50X36
Características:
- Nome do produto:Sensor de giroscópio eletrónico
- Dimensões (mm):50 × 50 × 36
- Intervalo dinâmico (°) / s:± 900
- Repetitividade do fator de escala (ppm):≤ 10
- Temperatura de armazenagem (°C):-50 ¢ + 80
- Factor de escala não linear (ppm):≤ 10
Parâmetros técnicos:
| Não. |
item de ensaio |
H |
L |
| 1 |
Dimensões (mm) |
50 × 50 × 36 |
50 × 50 × 36 |
| 2 |
Hora (s) de início |
5 |
5 |
| 3 |
Desvio de viés (°) /h (10s suave, temperatura fixa) |
≤ 0.1 |
≤ 0.3 |
| 4 |
Desvio de desvio (°) / h (10s suave) -45~ + 70°C |
≤ 0.3 |
≤ 0.5 |
| 5 |
Repetibilidade do viés (°) /h |
≤ 0.05 |
≤ 0.1 |
| 6 |
Coeficiente de caminhada aleatória(o)/h1/2 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Fator de escala não linear (ppm) |
≤ 10 |
≤ 20 |
| 8 |
Repetitividade do fator de escala (ppm) |
≤ 10 |
≤ 20 |
| 9 |
Temperatura de funcionamento °C |
-45+70 |
-45+70 |
| 10 |
Temperatura de armazenagem (°C) |
-50 ¢ + 80 |
-50 ¢ + 80 |
| 11 |
Intervalo dinâmico (°) / s |
± 900 |
± 900 |
| 12 |
Tensão de alimentação (V) |
+5 |
+5 |
| 13 |
Consumo de energia em estado estacionário (temperatura total) (W) |
< 4 |
< 4 |
| 14 |
peso (g) |
< 130 |
< 130 |
Apoio e Serviços:
Suporte técnico e manutenção do sensor de giroscópio electrónico
Fornecemos suporte técnico e serviço para todos os produtos de sensores giroscópicos eletrônicos.
O nosso apoio técnico está disponível para responder às suas perguntas 24 horas por dia, 7 dias por semana.
Também fornecemos serviços de reparação e manutenção, bem como atualizações e atualizações de software.
Se tiver alguma dúvida ou precisar de assistência, não hesite em contactar-nos.
Embalagem e transporte:
Embalagem e transporte
O sensor giroscópio eletrónico será embalado num saco de dissipação estática e depois colocado numa caixa de cartão resistente.A caixa será selada e rotulada com as informações de envio.
O pacote será enviado através de um serviço de entrega confiável e seguro. O rastreamento online do pacote está disponível e os clientes receberão um número de rastreamento para monitorar o progresso de seu pedido.
