Descrição do produto:

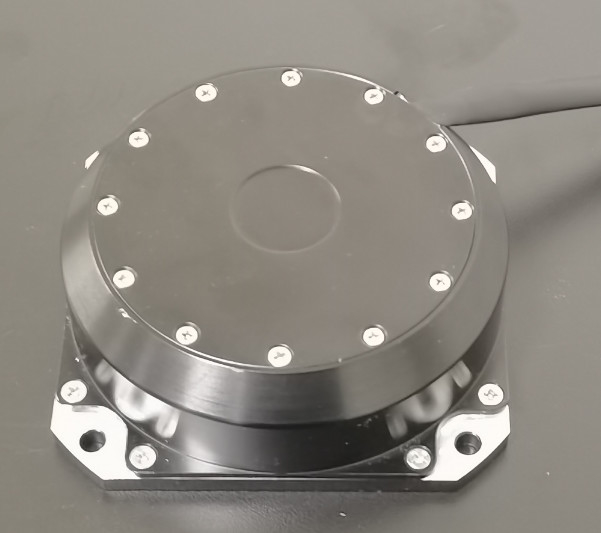

O sensor de giroscópio eletrónico é um giroscópio de fibra óptica compacto e confiável, com elevada precisão e estabilidade.Ampla gama de temperaturas de funcionamento e baixo custoÉ uma escolha perfeita para aplicações que envolvam navegação de precisão, medição de posição e controlo de movimento.
Este produto serve como um sensor de taxa de ângulo inercial que utiliza o efeito óptico de Sagnac para medir a velocidade angular de rotação ao longo do eixo sensível do portador.A incorporação de um circuito de detecção digital de circuito fechado facilita a extração da diferença de caminho óptico induzida pela velocidade angular física externa na luz no sentido horárioAtravés da modulação e desmodulação da tensão do sinal do caminho óptico, o feedback e o controlo de circuito fechado são estabelecidos, alcançando a detecção em tempo real dos sinais de velocidade angular.
Componentes e funcionalidade:Composto por duas partes integrais, uma unidade óptica sensível à velocidade angular e um módulo de detecção de sinal, este produto fornece informações sobre os aumentos de ângulo uniaxial e a temperatura interna..
Áreas de utilização: adaptadas a aplicações que incluem guindastes fotoelétricos, guindastes convencionais, plataformas voadoras, navegação inercial, sistemas de medição inercial, instrumentos ópticos,ferramentas fotográficas, dispositivos de estabilização de plataforma e instrumentos de medição inercial.
Parâmetros técnicos:
| Não. |
Ponto de ensaio |
H |
L |
Observação |
| 1 |

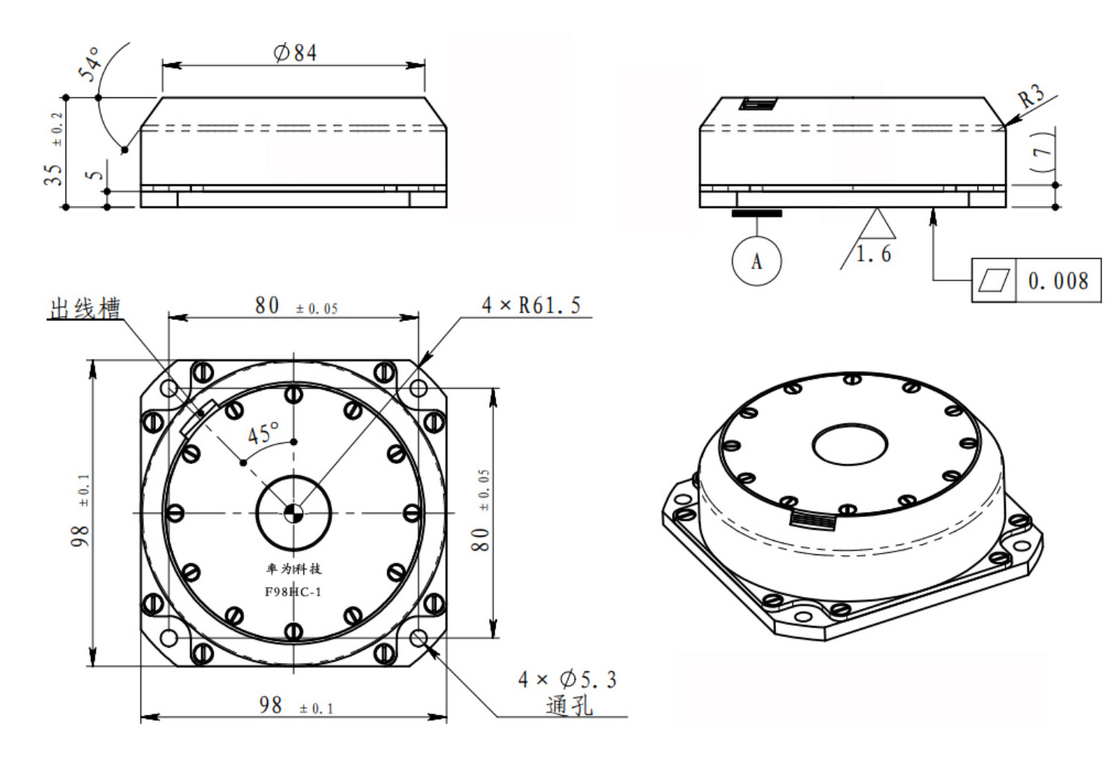

Dimensões (mm) |
98 × 98 × 35 |
98 × 98 × 35 |
|
| 2 |
Hora (s) de início |
≤ 5 |
≤ 5 |
|
| 3 |
Desvio de viés (°) /h (10s suave, temperatura fixa) |
≤ 0.015 |
≤ 0.03 |
|
| 4 |
Desvio de desvio (°) / h (10s suave) -45~ + 70 |
≤ 0.03 |
≤ 0.06 |
|
| 5 |
Repetibilidade do viés (°) /h |
≤ 0.005 |
≤ 0.01 |
|
| 6 |
Coeficiente de caminhada aleatória(o)/h1/2 |
≤ 0.001 |
≤ 0.002 |
|
| 7 |
Fator de escala não linear (ppm) |
≤ 10 |
≤ 20 |
|
| 8 |
Repetitividade do fator de escala (ppm) |
≤ 10 |
≤ 20 |
|
| 9 |
Temperatura de funcionamento °C |
-40+70 |
-40+70 |
|
| 10 |
Temperatura de armazenamento (°C) |
-45+80 |
-45+80 |
|
| 11 |
Intervalo dinâmico (°) / s |
± 300 |
± 300 |
|
| 12 |
Tensão de alimentação (V) |
± 5 |
± 5 |
|
| 13 |
Consumo de energia em estado estacionário (temperatura total) (W) |
(3) |
(3) |
|
| 14 |
peso (g) |
< 500 |
< 500 |
|
