Descrição do produto:
Descrição do sensor da taxa de ângulo de inércia
O produto aqui apresentado funciona como um sensor de taxa de ângulo inercial, aproveitando os princípios do efeito óptico de Sagnac.Sua função principal é determinar a velocidade angular de rotação experimentada por um portador ao longo de seu eixo sensívelIsto é conseguido através de um mecanismo de engenharia de precisão que é altamente sensível às rotações da sua entidade de acolhimento.
No coração deste dispositivo está um circuito de detecção digital de circuito fechado, cujo design sofisticado facilita a extração da diferença de trajetória óptica.Esta diferença surge devido à alteração induzida pela rotação no caminho da luz que viaja no sentido horárioO próximo passo no funcionamento do sensor envolve a modulação e a desmodulação do sinal de tensão resultante do caminho óptico.Esses processos são meticulosamente realizados para garantir a fidelidade da interpretação do sinal.
Funcionalidade e componentes
O produto combina dois componentes principais para o seu funcionamento: a unidade óptica sensível à velocidade angular e o mecanismo de detecção de sinal.Esta integração permite o fornecimento de dados críticos, tais como informações de incremento de ângulo uniaxial que podem ser essenciais em aplicações de navegação e orientação.O dispositivo é equipado com uma função para monitorizar a temperatura interna, assegurando a estabilidade e a fiabilidade das informações que fornece em condições operacionais variadas.
Em conclusão, o instrumento não é apenas um sensor, mas uma solução abrangente que garante a detecção em tempo real e feedback de sinais de velocidade angular,um testemunho do seu feedback e circuito de controlo bem concebido.
Características:

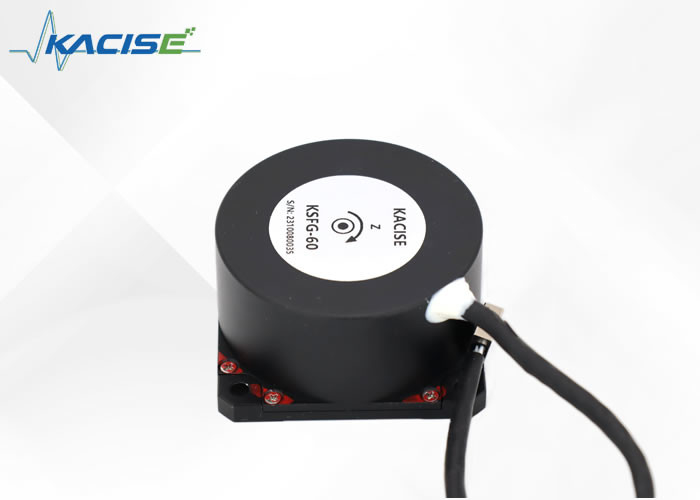

- Nome do produto: Sensor giroscópio
- Bom desempenho de blindagem magnética
- Alta precisão de instalação
- Características da tecnologia giroscópica avançada
- Incorpora um giroscópio de alta precisão para medição precisa da taxa angular
- Utiliza a tecnologia de giroscópio de fibra óptica (FOG) para confiabilidade e precisão
Parâmetros técnicos:
| Não. |
Ponto de ensaio |
H |
| 1 |
Dimensões (mm) |
60 × 60 × 32 |
| 2 |
Horário (s) de início |
3 |
| 3 |
Desvio de viés (°/h) (10s suave, temperatura fixa) |
≤ 0.1 |
| 4 |
Desvio de viés (°/h) (10s suave -45~+70°C) |
≤ 0.5 |
| 5 |
Repetibilidade do viés (°/h) |
≤ 0.1 |
| 6 |
Coeficiente de caminhada aleatória ((°/h)1/2) |
≤ 0.01 |
| 7 |
Fator de escala não linear (ppm) |
≤ 10 |
| 8 |
Repetitividade do fator de escala (ppm) |
≤ 10 |
| 9 |
Temperatura de funcionamento (°C) |
-45+70 |
| 10 |
Temperatura de armazenagem (°C) |
-50 ¢ + 80 |
| 11 |
Intervalo dinâmico (°/s) |
± 500 |
| 12 |
Tensão de alimentação (V) |
+5 |
| 13 |
Consumo de energia em estado estacionário (temperatura total) (W) |
< 4 |
| 14 |
Peso (g) |
< 180 |

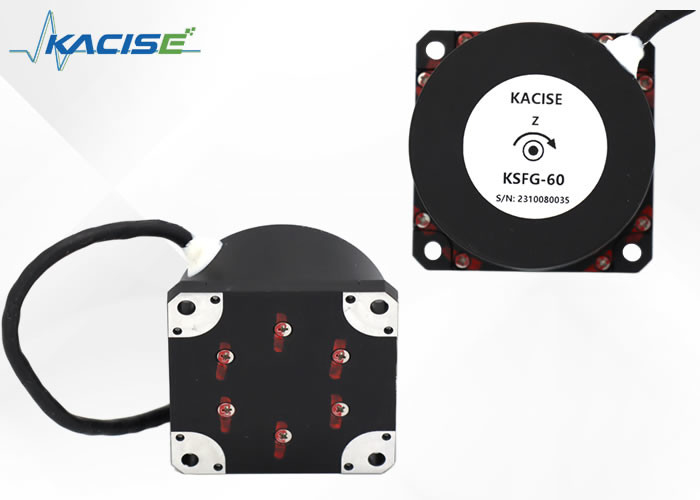

Dimensões
Aplicações:
Área de aplicação
Esta gama de produtos foi concebida com a versatilidade em mente, atendendo a uma variedade de campos especializados.
- Grãos eletro-ópticos que oferecem precisão e fiabilidade para as tarefas de elevação e posicionamento.
- Sistemas de guindastes ¢ melhorar a eficiência operacional com tecnologia avançada.
- Plataformas de trabalho aéreas ️ proporcionando estabilidade e controlo para ambientes de trabalho elevados.
- Navegação por inércia: fornecer dados de navegação precisos na ausência de referências externas.
- Sistemas de medição por inércia que garantem dados precisos de localização e orientação.
- Instrumentos ópticos que proporcionam uma qualidade superior na obtenção de imagens e na manipulação da luz.
- Equipamento fotográfico ¥ adaptado aos elevados padrões dos profissionais da fotografia.
- Dispositivos de estabilização da plataforma
- Instrumentos de medição da inércia que permitem a captura de informações cinéticas e de orientação pormenorizadas.
Cada produto foi concebido para integrar-se perfeitamente nestas aplicações, garantindo um elevado desempenho e fiabilidade.
Apoio e Serviços:
O sensor giroscópio eletrônico é um dispositivo de última geração projetado para fornecer medição precisa da taxa angular e controle de estabilidade em várias aplicações.Garantir um desempenho e uma fiabilidade ótimos, o nosso apoio técnico e os nossos serviços estão disponíveis para ajudar com quaisquer perguntas ou problemas que possam surgir durante a utilização deste produto.
O nosso suporte técnico de produtos inclui:
- Solução de problemas abrangente para diagnosticar e resolver quaisquer problemas técnicos.
- Orientações sobre a instalação, configuração e calibração adequadas para garantir que o sensor funcione da melhor forma possível.
- Atualizações de firmware para melhorar a funcionalidade do sensor e prolongar a sua vida útil.
Serviços adicionais:
- Documentação técnica e recursos que fornecem informações pormenorizadas sobre as especificações, utilização e manutenção do sensor.
- Materiais educativos e seminários web para ajudar os utilizadores a compreender os princípios da tecnologia giroscópica e as suas aplicações.
- Um fórum de apoio online dedicado onde os utilizadores podem partilhar experiências, soluções e melhores práticas.
Por favor, note que a nossa equipa de apoio técnico está empenhada em fornecer-lhe a assistência necessária para maximizar o desempenho do seu sensor de giroscópio electrónico.Por favor, consulte o manual do utilizador ou visite a secção de suporte do nosso website.
Embalagem e transporte:
O nosso sensor giroscópio eletrónico é meticulosamente embalado para garantir a máxima protecção durante o transporte.que impede qualquer dano por descarga eletrostáticaEm torno do sensor, espuma de alta densidade é utilizada para amortecimento contra quaisquer impactos que possam ocorrer durante o transporte.Caixa de cartão ondulado especificamente concebida para manter o sensor firmemente no lugar.
Para transporte, a caixa é selada com fita adesiva de embalagem pesada e rotulada com "Fragile - Handle with Care" para alertar os transportadores do conteúdo delicado.Usamos serviços de envio confiáveis que fornecem informações de rastreamento para que você possa monitorar a viagem do seu pacote até o seu destinoApós o envio, um e-mail com o número de rastreamento será enviado para você, permitindo um fácil monitoramento do estado do seu envio.
Por favor, inspecione a encomenda à chegada para detectar quaisquer sinais de dano.Nosso objetivo é garantir que o seu sensor giroscópio eletrônico chegue em perfeitas condições de trabalho.
