Descrição do produto:

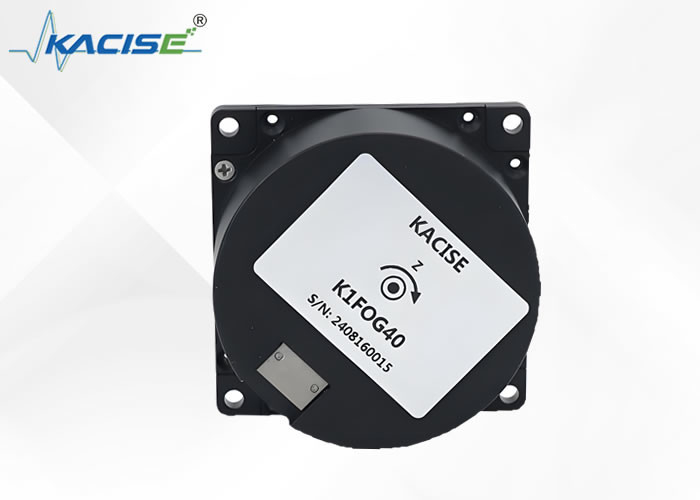

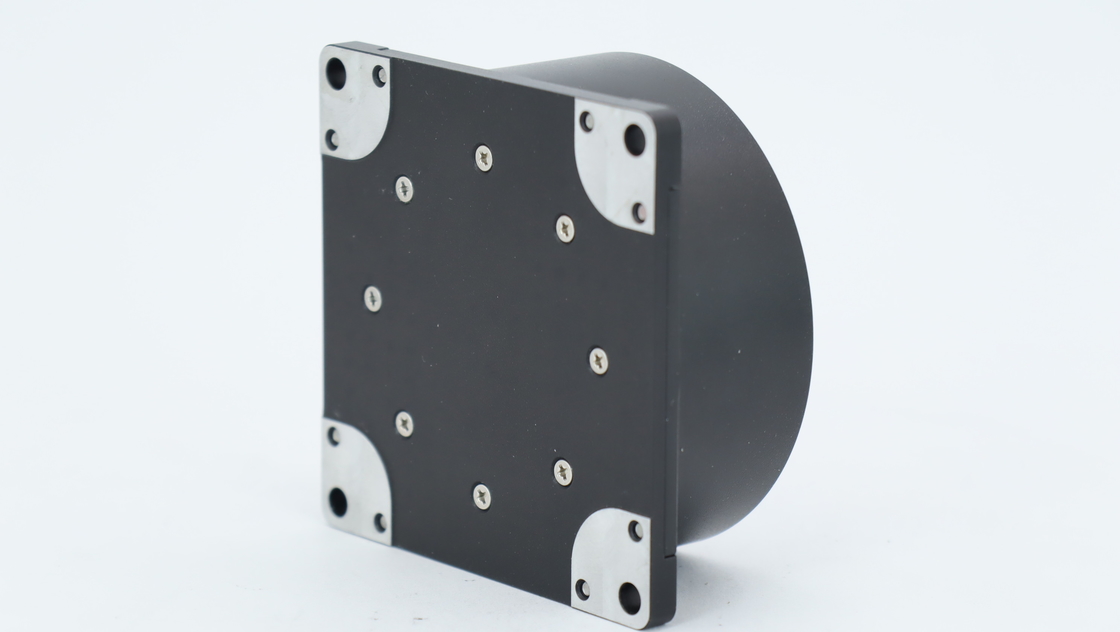

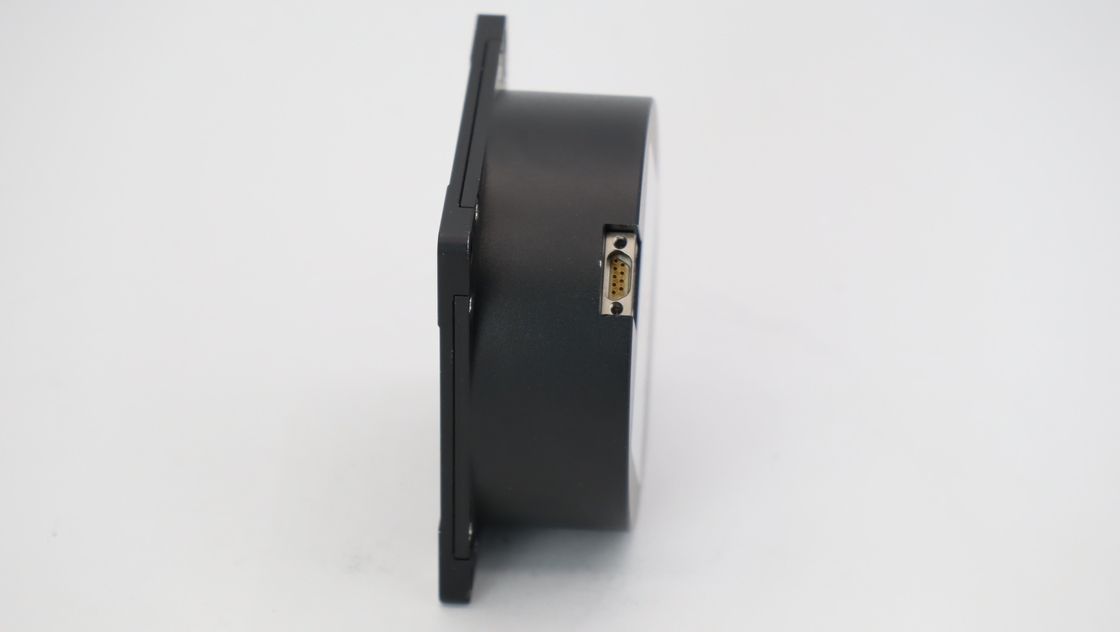

Introdução ao sensor de taxa de ângulo inercial
O nosso produto de ponta é um sensor de velocidade de ângulo inercial que opera nos princípios do efeito Sagnac óptico.É projetado principalmente para medir a velocidade angular de rotação de vários portadoresAs medições são efectuadas ao longo do eixo sensível à orientação do sensor.
Mecanismo técnico
A funcionalidade principal envolve um circuito de detecção digital de circuito fechado.A diferenciação é provocada como resultado da velocidade angular física do portadorConsequentemente, o sinal de tensão associado ao caminho óptico é cuidadosamente modulado e demodulado.
Além disso, um robusto sistema de feedback e controle de circuito fechado é implementado dentro do dispositivo.oferecendo desempenho confiável e preciso em ambientes dinâmicos.
Características e Utilidade
O sensor é composto por duas partes interconectadas. Uma é a unidade sensível à velocidade angular óptica e a outra é o módulo de detecção de sinal. Juntos, eles fornecem dados valiosos.O sensor é capaz de fornecer informações precisas sobre o aumento do ângulo uniaxial Além disso, monitora e informa sobre a temperatura interna do dispositivo, que pode ser crucial para condições operacionais específicas.
Características:
- Nome do produto: Sensor giroscópio electrónico
- Peso (g): < 290
- Repetitividade do fator de escala (ppm): ≤ 10
- Intervalo dinâmico (°) / s: ±500
- Consumo de energia em estado estacionário (temperatura total) (W): < 4
- Desvio de desvio (°) /h (10s suave, temperatura fixa): ≤0.03
- Tecnologia: giroscópio de fibra óptica
- Tipo: giroscópio
- Projeto: giroscópio de fibra óptica
Parâmetros técnicos:
| Não. |
item de ensaio |
H |
M |
L |
| 1 |
Dimensões (mm) |
70 × 70 × 32 |
70 × 70 × 32 |
70 × 70 × 32 |
| 2 |
Hora (s) de início |
5 |
5 |
5 |
| 3 |
Desvio de desvio (°) /h (alfandegário de 10s e 100s, temperatura fixa) |
≤ 0,03 (< 10 s)
≤ 0,01 ((100s)
|
≤ 0.05 |
≤ 0.3 |
| 4 |
Desvio de distorção (°) /h (10s de suavização) -45~ + 70°C |
≤ 0.1 |
≤ 0.15 |
≤ 0.5 |
| 5 |
Repetibilidade do viés (°) /h |
≤ 0.03 |
≤ 0.05 |
≤ 0.3 |
| 6 |
Coeficiente de caminhada aleatória(o)/h1/2 |
≤ 0.005 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Fator de escala não linear (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 8 |
Repetitividade do fator de escala (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 9 |
Temperatura de funcionamento (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Temperatura de armazenamento (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Intervalo dinâmico (°) / s |
± 500 |
± 500 |
± 500 |
| 12 |
Tensão de alimentação (V) |
± 5 |
± 5 |
± 5 |
| 13 |
Consumo de energia em estado estacionário (temperatura total) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
peso (g) |
< 290 |
< 290 |
< 290 |
Dimensões:
Aplicações:
Área de aplicação do produto
A nossa versátil gama de produtos encontra ampla utilização numa variedade de campos e equipamentos.Estes são principalmente concebidos e otimizados para as necessidades tecnológicas avançadas de indústrias que dependem de precisão e estabilidade.
As aplicações práticas incluem, mas não se limitam a:
- Guindastes fotoeléctricos, que oferecem um controlo e funcionalidade melhorados para o posicionamento e operações delicadas.
- Vários tipos de guindastes, onde a precisão e a segurança são primordiais, beneficiam grandemente dos nossos produtos.
- Plataformas voadoras que necessitam de sistemas fotoelétricos estáveis e fiáveis para funcionar de forma óptima.
- Sistemas de navegação inercial, que são a pedra angular das modernas tecnologias de orientação e navegação.
- Sistemas de medição inercial, essenciais para o rastreamento preciso do movimento e a recolha de dados.
- Dispositivos ópticos, onde os nossos produtos contribuem para melhorias de precisão e qualidade.
- Instrumentos fotográficos, que exigem estabilidade e precisão para capturar o momento perfeito.
- Dispositivos de estabilização da plataforma, cruciais para manter a integridade dos sistemas em condições variáveis.
- Instrumentos de medição inercial que são a espinha dorsal de muitos sistemas de alta tecnologia em várias indústrias.
Apoio e Serviços:
O sensor giroscópio electrónico está equipado com tecnologia de ponta concebida para estabilidade e precisão em várias aplicações.Nosso suporte técnico de produtos e serviços são dedicados a fornecer-lhe a assistência necessária para integrar e manter o desempenho do sensor em seus projetos.
Os nossos Serviços de Apoio Técnico incluem:
- Assistência completa de solução de problemas para ajudar a diagnosticar e resolver quaisquer problemas que possam surgir com o sensor.
- Documentação detalhada do produto, incluindo guias de instalação, especificações técnicas e instruções de utilização.
- Acesso à nossa base de conhecimentos e FAQs, que fornecem respostas a perguntas e desafios comuns.
- Atualizações regulares do firmware para garantir que o sensor esteja a funcionar com as últimas funcionalidades e melhorias.
Além do apoio técnico, oferecemos uma série de serviços para melhorar a sua experiência com o Sensor Eletrônico de Giroscópio:
- Serviços profissionais de calibração para garantir a precisão do seu sensor.
- Opções de garantia estendida para mais tranquilidade e proteção do seu investimento.
- Serviços de personalização para adaptar o firmware e o software do sensor às suas necessidades e requisitos específicos.
Estamos empenhados em fornecer apoio e serviços excepcionais para garantir que o seu Sensor Giroscópio Eletrônico funcione com o máximo de desempenho.A nossa equipa dedicada está pronta para ajudá-lo com quaisquer questões técnicas ou requisitos que possa ter em relação ao produto.
Embalagem e transporte:
O Sensor Eletrônico Giroscópio é embalado com o máximo cuidado para garantir que ele chegue a você em perfeitas condições de trabalho.O sensor é primeiro fechado em um saco livre de estática para evitar danos por descarga eletrostáticaEm seguida, é amortecido com espuma de alta qualidade, absorvente de impacto, que se adapta à sua forma, proporcionando uma protecção adicional contra choques mecânicos e vibrações durante o transporte.A espuma é colocada dentro de um robusto, caixa de cartão ondulado com o tamanho adequado para as dimensões do sensor, garantindo o mínimo de movimento durante o transporte.
Para transporte, o sensor em caixa é selado com fita adesiva de embalagem pesada e rotulado com adesivos "Frágil" e "Handle with Care" para alertar os transportadores do conteúdo delicado.O pacote é então enviado usando um serviço de correio confiável que é especializado em entrega de eletrônicosApós o envio, você receberá um número de rastreamento para monitorar a viagem do seu sensor giroscópio eletrônico até o seu destino.
