Magnetômetro para dispositivos portáteis, resolução 120ugauss, não linearidade 0,1%,

Magnetômetro para dispositivos portáteis, resolução 120ugauss, não linearidade 0,1%,

Magnetômetro não linear 0

1% Magnetômetro para dispositivos portáteis

Place of Origin:

China (Mainland)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Model Number:

KSMIT3

Contacte-nos
Solicite um orçamento
Detalhes do produto
Largura de banda (-3dB):
180
Tensão de alimentação:
C.C. 3.3V
Completo:
6 gauss
Não-linearidade:
0,1%
Precisão de rolagem / pitch (dinâmica):
1deg (rms)
Resolução:
120ugauss
Densidade sonora:
200 μg/√Hz
Precisão de curvatura (dinâmica):
2 graus (rms)
Destacar:

Magnetômetro não linear 0

,

1% Magnetômetro para dispositivos portáteis

Termos de pagamento e envio
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 working days
Payment Terms
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
Descrição do produto

Descrição do produto

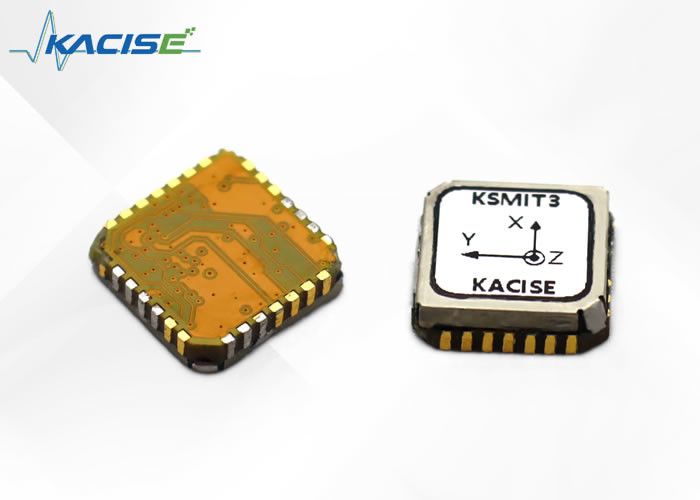

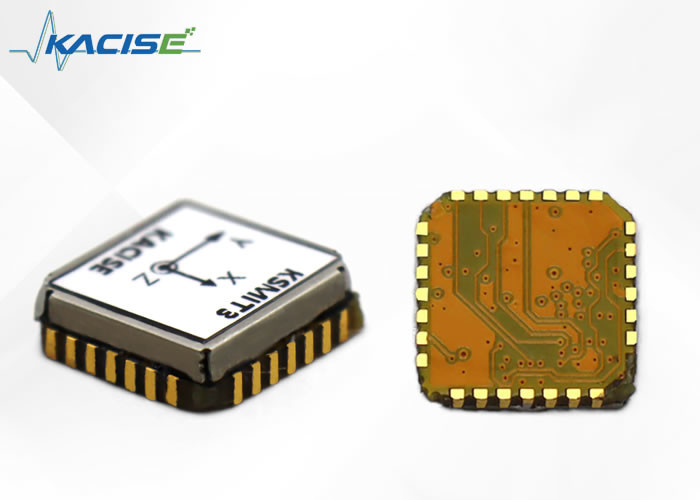

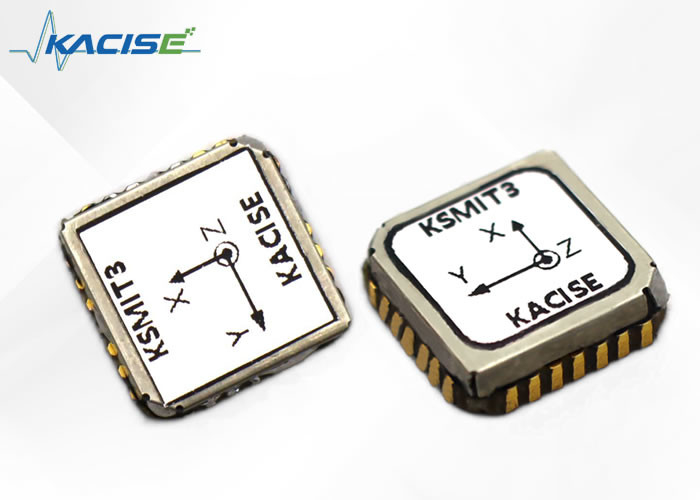

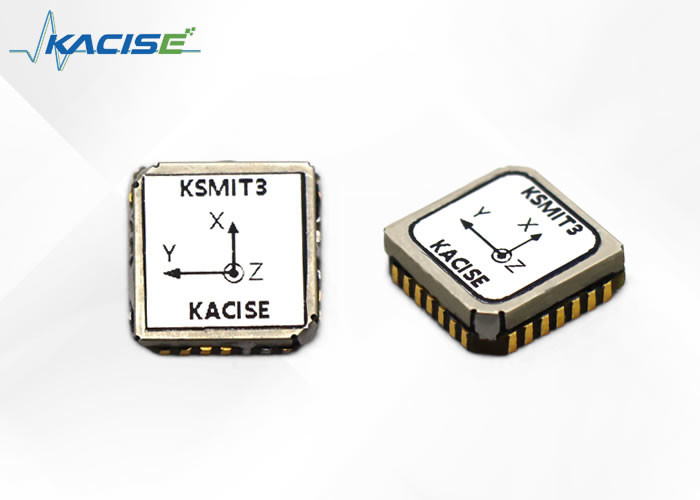

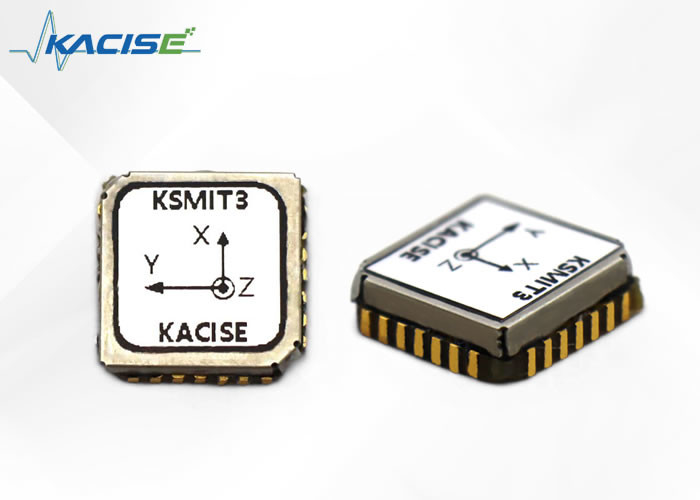

KSMIT3: Um sistema de referência e título de atitude independente

KSMIT3 é um sistema de referência e cabeçalho de atitude de última geração que vem como um módulo independente totalmente funcional.Seu design é baseado em um número limitado de componentes de hardware, o que facilita a integração em qualquer sistema.

Este sistema inovador possui um protocolo de comunicação totalmente documentado e padrão do setor, que permite a personalização de mensagens de dados em termos de frequência, formato de saída e dados.O sinal é processado inteiramente na placa, que utiliza apenas uma pequena quantidade de recursos do host.Esse recurso torna o KSMIT3 ideal para uso em ambientes operacionais simples de MCU.

O KSMIT3 apresenta alta precisão sob condições dinâmicas com precisão de rotação e inclinação de 1 grau RMS, bem como precisão de deflexão de 2 graus RMS.Sua saída é altamente estável, tornando-o perfeito para uso no controle e estabilização de qualquer objeto ou navegação, como drones.



Características



● AHRS de desempenho total em módulos de 12,1 x 12,1 mm

● Precisão de flip/pITch (dinâmica) 1,0 graus

● Precisão de direção de 2,0 graus

● Requisitos extremamente baixos para o processador principal

● Interface unificada para todo o ciclo de vida do produto

● Baixa potência (45 mW a 3,0V)

● Compatível com PCB PLCC28 (12,1 x 12,1 x 2,6 mm)



Parâmetros técnicos





ITEM PARÂMETROS (VALORES TÍPICOS)
PRECISÃO DE ATITUDE Precisão de guinada (dinâmica) 2 graus (rms)
Precisão de rotação/pITch (dinâmica) 1 grau (rms)
GIROSCÓPIOS Escala completa ±2000°/s
Estabilidade de polarização durante a execução 10°/h
Não-linearidade 0,1%
Variação do fator de escala 0,05%
g-SensITivIDADE 0,1°/s/g
Densidade de ruído 0,01º/s/√Hz
Largura de banda (-3dB) 180 Hz
ACELERÔMETROS Escala completa ±16g
Estabilidade de polarização durante a execução 0,1 mg
Não-linearidade 0,5%
Variação do fator de escala 0,05%
Densidade de ruído 200 μg/√Hz
Largura de banda (-3dB) 180
MAGNETÔMETRO Escala completa 6 gauss
Não-linearidade 0,1%
Resolução 120 ugauss
Ruído (rms) 50 ugauss
INTERFACES Tensão de alimentação 3,3 V CC
comunicação por porta serial TTL
Frequência de saída Taxa de transmissão de 100 Hz @ 230400



Quadros de referência



O KSMIT3 usa um sistema de coordenadas para destros e a estrutura do sensor padrão é definida conforme mostrado na Figura 13. Para uma localização mais exata da origem da estrutura do sensor, consulte o manual de Integração de Hardware.Algumas das saídas de dados comumente usadas com seu sistema de coordenadas de referência de saída estão listadas na Figura 1.

Magnetômetro para dispositivos portáteis, resolução 120ugauss, não linearidade 0,1%, 0Figura 1 Sistema de coordenadas fixas de sensor padrão para módulo KSMIT3



Protocolo de comunicação do usuário



A taxa de transmissão é 115200bps, 230400bps e 460800bps.Bit de dados 8, bit de parada 1, sem bit de verificação.Os bytes altos vêm primeiro e os bytes baixos vêm por último.Frequência de atualização de dados f=100Hz.A taxa de transmissão padrão é 230400bps.

Número de bytes Nome Tipo de byte Magnífico-cátion Faixa UnISTO Descrição
1~2 Cabeçalho do quadro U,2       0XAA 71
3 Número do formato do quadro Valor Fixo 3=0x03
4 Comprimento do quadro de comunicação Valor Fixo 100=0x64
5~13 Giroscópio S,3*3 1e-4 ±838,8608 °/s X/Y/Z Direita/Frente/Superior
14~22 conta S,3*3 1e-5 ±83,88608 g X/Y/Z Direita/Frente/Superior
23~28 Magnético S,3*2 1e-2 ±327,68 você X/Y/Z Direita/Frente/Superior
29~31 Hbar S,1*3 1e-2 ±83886,08 mbar Barômetro
32 Bandeira U,1

BIT1-Marca Magnética Válida 1- Válida

BIT2-Bandeira Barométrica Válida 1- Válida

BIT3- GPS_existir

Informações GPS exIT ou não

0- Sem informações de GPS

1- Informações GPS disponíveis

Sinalizador válido de informações BIT4-GPS 1- Válido

BIT5-8 Preenchimento Zero

33~40 Palavras reservadas do sistema
41~49 GPS_Vele/N/U S,3*3 1e-4 ±838,8608 EM GPS Leste/Norte/Céu Velocidade
50~60 GPS_Lon/Lan S,2*4 1e-7 ±214,7483648 ° Longitude GPS/Latitude GPS
GPS_Hmsl S,1*3 1e-2 ±83886,08 eu Altitude GPS
61~62 GPS_Headmot S,1*2 1e-2 8 ±327,6 ° Direção GPS
63 GPS_Status U,1

BIT1~4-Número de satélites de posicionamento GPS (máximo 15)

BIT5 -Marca de Posicionamento GPS 1 Válida

BIT6 ~ 8- Tipo de posicionamento GPS

GPS_ tipo fixo

0x00=Sem correção

0x01=Apenas cálculo morto

0x02=2d Correção

0x03 = correção 3d

0x04=Gnss+Recebimento Morto Combinado

0x05=Correção apenas de tempo

64~65 GPS_Pdop U,2 1e-2
66~71 Ins_Att S,2*2 1e-2 ±327,68 ° Ptich ±90° Rolo ±180°
S,1*2 655,36 ° Guinada ±180°
72~80 Vn S,3*3 1e-4 ±838,8608 EM Vel_E/N/U
81~89 Posição S,2*4 1e-7 ±214,7483648 ° Longitude latitude
S,1*3 1e-2 ±83886,08 eu Altitude
92 Modos e cenários U,1

BIT1~4- Modo de Trabalho

Alinhar=1;Ins=2;Ahs=3;Vg=4

BIT5~8- Cenário de Trabalho

1=A bordo;2=Interno;3=A Bordo 4=Asa Fixa;5=Rotor

93~96 reserva         Preenchimento zero
97~98 Temperatura S,2 1e-2 ±327,68
99 Contar U,1
100 Verifique o código         Soma todos os caracteres antes do BIT de verificação


Configuração de pinos

Magnetômetro para dispositivos portáteis, resolução 120ugauss, não linearidade 0,1%, 1Figura 2: Configuração de pinos do módulo KSMIT3 (vista superior)



Núm. Nome Tipo Descrição
7 VDDIO Poder Tensão de alimentação digital
8 GND
23 UART_RX Interface UART Entrada de dados do receptor
24 UART_TX Interface UART Saída de dados do transmissor
25 GND
18 AUX_RXA Interface GNSS auxiliar Entrada de dados do receptor do módulo GNSS
19 UX_TX Interface GNSS auxiliar Saída de dados do transmissor para módulo GNSS
20 SYNC_PPS Interface GNSS auxiliar Entrada de pulso por segundo do módulo GNSS



Configurações de parâmetros



O produto é padronizado para o estado de "saída contínua" quando ligado e, para definir os parâmetros, o comando "parar saída" deve ser enviado primeiro.Atenção: Após usar o comando a seguir, o usuário deve ligar e reiniciar para mudar automaticamente para o estado de transmissão contínua.

1 saída de parada

Parar a saída é mudar o estado padrão de "saída contínua" na alimentação para o estado de "configuração de parâmetros".

Enviado para: * Espaço PA GS01 espaço STOP retorno de carro

Responder:

* Espaço PA GS01 espaço STOP espaço 0 retorno de carro falhou

*Espaço PA GS01 espaço STOP espaço 1 retorno de carro com sucesso

2 Configure cenários de trabalho

O produto precisa alternar os parâmetros de filtro de acordo com diferentes cenários de aplicação.Os cenários de trabalho incluem montagem em carro, interior (mesa giratória), bordo de navio, asa fixa e rotor, com o cenário de bordo padrão para ligação.

A troca de cena serve para mudar a "cena do carro" padrão quando ligado para a cena real.

Enviar: * Espaço PA GS01 espaço CENAS espaço 1 retorno de carro

Responder:

* Espaço PA GS01 espaço CENAS espaço 1 espaço 0 retorno de carro Falha

*Espaço PA GS01 espaço CENAS espaço 1 espaço 1 retorno de carro Bem sucedido

Nota: Os caracteres sublinhados incluem 1 montado em carro, 2 em interior, 3 em navio, 4 em asa fixa e 5 em rotor opcional.

3 Definir taxa de transmissão

A taxa de transmissão padrão para ligar é 230400bps, que pode ser alterada enviando comandos.

Enviar: * Espaço PA GS01 espaço BAUD espaço 1 retorno de carro

Responder:

* Espaço PA GS01 espaço BAUD espaço 1 espaço 0 retorno de carro falhou

*Espaço PA GS01 espaço BAUD espaço 1 espaço 1 retorno de carro Bem sucedido

Nota: O conteúdo dos caracteres sublinhados é 1-115200bps, 2-230400bps e 3-460800bps, que são opcionais.

4 Restaure as configurações de fábrica

A restauração das configurações de fábrica envolve definir a cena de trabalho, o formato do quadro, a taxa de transmissão, a declinação magnética e a calibração do campo magnético para os valores padrão.

Enviar: * Espaço PA GS01 espaço RESET retorno de carro

Responder:

* Espaço PA GS01 espaço RESET espaço 0 retorno de carro falhou

*PA espaço GS01 espaço RESET espaço 1 retorno de carro com sucesso

5 Defina o ângulo de declinação magnética

A declinação magnética padrão é 0, com nordeste magnético positivo e oeste magnético negativo.

Enviar: * Espaço PA Espaço GS01 Espaço MDEC+/- Retorno de carro XX.XX

Responder:

* Espaço PA GS01 espaço MDEC espaço 0 retorno de carro falhou

*Espaço PA GS01 espaço MDEC espaço 1 retorno de carro bem-sucedido

Nota: Se o ângulo de declinação magnética for -2,5 graus, a sequência de sublinhado será -02,50;Se o ângulo de declinação magnética for +1,5 graus, a sequência de sublinhado será +01,50.

6 Calibração de campo magnético

Na operação de sensores magnéticos, é inevitável que a TI seja afetada pela interferência dos campos eletromagnéticos circundantes, o que pode levar a vários graus de desvio e deformação da intensidade do campo magnético do eixo XYZ medida pelo sensor magnético.A calibração do campo magnético visa compensar a interferência magnética suave e forte por meio do aprendizado de algoritmo do ambiente do campo magnético circundante.Portanto, recomendamos fortemente que a calibração do campo magnético seja implementada após cada instalação e após alterações no ambiente do campo magnético.

Ao realizar a calibração do campo magnético, as substâncias interferentes circundantes devem permanecer inalteradas (ou seja, girar com o produto) durante o processo de rotação do produto e a posição relativa do produto.A calibração exige que o operador não tenha telefones celulares, cartões magnéticos, chaves ou dispositivos metálicos ou elétricos que possam afetar o campo eletromagnético em seu corpo.

Atenção: Somente dentro da faixa de interferência limitada a operação de calibração do campo magnético pode ter um efeito de compensação.O alcance do sensor magnético está aproximadamente entre mais e menos 1 Gauss, que é aproximadamente o dobro do campo geomagnético no hemisfério norte.Se o valor de interferência do campo magnético exceder mais ou menos 0,5 Gauss, o magnetômetro poderá atingir o estado de saturação, o que dificulta o efeito de compensação.Quando a calibração falha, o IT indica que o problema ocorreu.

Calibração 2D

Nota: Quando o produto não consegue girar em 3D, a calibração 2D pode ser usada.Recomenda-se que o ângulo de inclinação real do produto seja inferior a 5 graus.A calibração 2D pode ser concluída através da interface ou porta serial emitindo comandos.

1. Iniciar calibração: Antes da calibração do usuário, envie

Enviar: * Espaço PA GS01 espaço MCAL espaço START retorno de carro

Responder:

* Espaço PA GS01 espaço MCAL espaço START espaço 0 retorno de carro falhou

*Espaço PA GS01 espaço MCAL espaço START espaço 1 retorno de carro com sucesso

2 Pare a calibração: inicie a rotação horizontal por mais de 2 voltas e envie após a conclusão

Enviar: * Espaço PA GS01 espaço MCAL espaço END retorno de carro

Responder:

* Espaço PA GS01 espaço MCAL espaço 0 retorno de carro falhou

*Espaço PA GS01 espaço MCAL espaço 1 espaço X: x.xx espaço Y: y.yy retorno de carro com sucesso

Nota: Retornar resultados de calibração de 0,90-1 indica bons resultados de calibração, enquanto >1,1 ou<0,9 indica resultados de calibração ruins.

3. Salvar resultados de calibração: Após a calibração do usuário, decida se deseja salvar com base nos resultados de calibração.

Enviar: * Espaço PA GS01 espaço MCAL espaço SAVE retorno de carro

Responder:

* Espaço PA GS01 espaço MCAL espaço SAVE espaço 0 retorno de carro falhou

*Espaço PA GS01 espaço MCAL espaço SAVE espaço 1 retorno de carro com sucesso

4. Limpar resultados de calibração: Após a calibração, o usuário decide se deseja limpar com base nos resultados da calibração.

Enviar: * Espaço PA GS01 espaço MCAL espaço CLEAR retorno de carro

Responder:

* Espaço PA GS01 espaço MCAL espaço CLEAR espaço 0 retorno de carro falhou

*Espaço PA GS01 espaço MCAL espaço CLEAR espaço 1 retorno de carro com sucesso



Aaplicações

Veículos aéreos em miniatura

• Drones de entrega

• Drones de vídeo

• UAVs agrícolas

Máquinas

• Satcom em Movimento (SotM)

• Máquinas de construção

• Monitoramento de navios

Robótica

• Agricultura autônoma

• Automação de armazém

• Braços robóticos

Outras aplicações

• Dispositivos portáteis

• Navegação pedestre

• VR/AR e HMDs

• Auxílio à navegação
