Sensor giroscópio Precisão de direção de 2,0 graus Precisão de atitude 2 graus Yaw 1 graus Roll/Pitch Precisão 0,1% Não linearidade

Descrição do produto

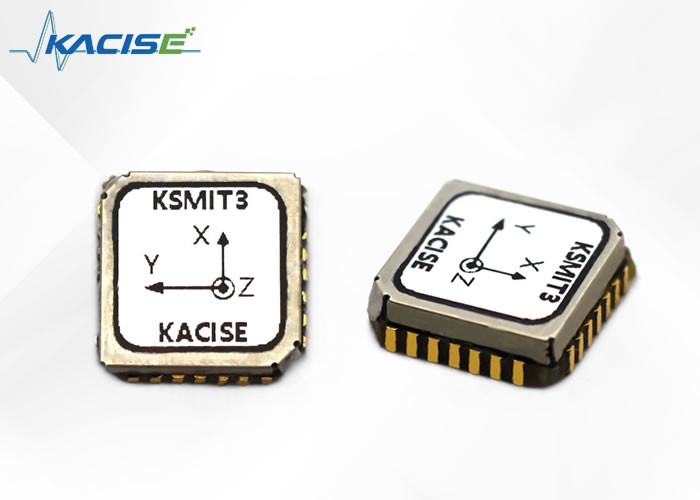

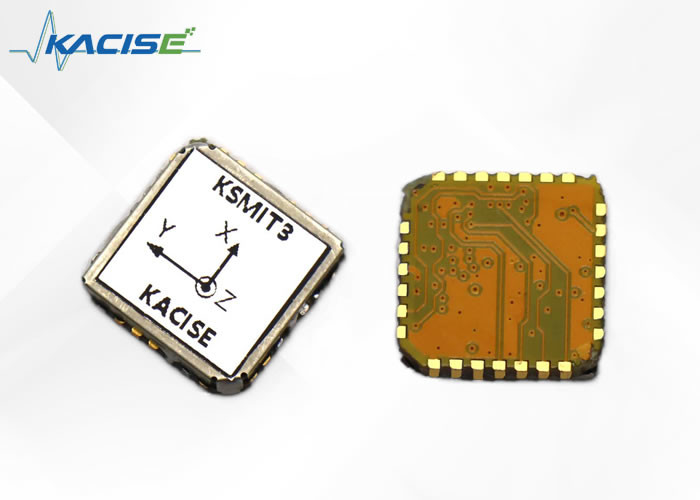

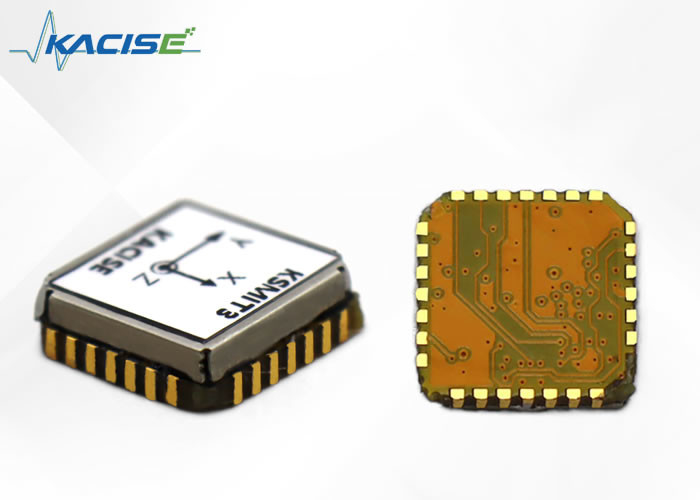

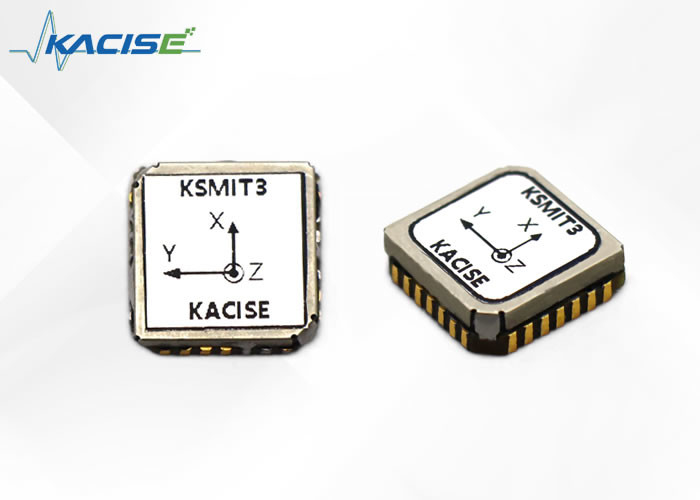

O KSMIT3 é um sistema de referência e cabeçalho de atitude de última geração que vem como um módulo autônomo totalmente funcional.O que facilita a integração em qualquer sistema.

Este sistema inovador possui um protocolo de comunicação totalmente documentado e padrão da indústria, que permite a personalização de mensagens de dados em termos de frequência, formato de saída e dados.O sinal é processado inteiramente no quadroEsta característica torna o KSMIT3 ideal para uso em ambientes operacionais simples de MCU.

O KSMIT3 possui alta precisão em condições dinâmicas, com precisão de virar e lançar de 1 grau RMS, bem como uma precisão de deflexão de 2 graus RMS. Sua saída é altamente estável,tornando-o perfeito para utilização no controlo e estabilização de qualquer objeto ou navegação, como os drones.

Características

Parâmetros técnicos

Quadros de referência

O KSMIT3 utiliza um sistema de coordenadas direitista e o quadro padrão do sensor é definido como mostrado na Figura 13.Ver o manual de integração de hardwareAlgumas das saídas de dados comumente utilizadas com o seu sistema de coordenadas de referência de saída estão listadas na Figura 1.

Figura 1 Sistema de coordenadas fixas do sensor por defeito para o módulo KSMIT3

Protocolo de comunicação do utilizador

A taxa de transmissão é de 115200bps, 230400bps e 460800bps. Data bit 8, stop bit 1, não check bit. bytes altos vêm primeiro e bytes baixos vêm por último. frequência de atualização de dados f=100Hz.A taxa padrão é 230400bps.

Configurações de parâmetros

O produto é definido por defeito para o estado de "saída contínua" quando ligado, e para definir parâmetros, o comando "stop output" deve ser enviado primeiro.O utilizador deve ligar e reiniciar para mudar automaticamente para o estado de transmissão contínua.

1 Saída de parada

A interrupção da saída é para mudar o estado padrão de "saída contínua" na potência para o estado de "configuração de parâmetros".

Enviado para: * Espaço PA GS01 Espaço STOP

Resposta:

* Espaço PA Espaço GS01 Espaço STOP Espaço 0 Retorno de carroça Falhado

* Espaço PA Espaço GS01 Espaço STOP Espaço 1 regresso de carruagem com sucesso

2 Criação de cenários de trabalho

O produto deve alterar os parâmetros do filtro de acordo com diferentes cenários de aplicação.com o cenário por defeito a bordo para energia ligada.

A comutação de cena é para comutar a "cena de carro" padrão quando ligada à cena real.

Enviar: * PA espaço GS01 espaço SCENAS espaço 1 carro regresso

Resposta:

* Espaço PA Espaço GS01 Espaço SCENAS Espaço 1 Espaço 0 Retorno de carroça Falhado

* Espaço PA Espaço GS01 Espaço SCENAS Espaço 1 Espaço 1 Retorno de carruagem com sucesso

Nota: Os caracteres sublinhados incluem 1 montado em carro, 2 em interior, 3 montado em navio, 4 com asa fixa e 5 rotores opcionais.

3 Set Baud Rate

A taxa de transmissão padrão para ligar é 230400bps, que pode ser alterada enviando comandos.

Enviar: * PA espaço GS01 espaço BAUD espaço 1 carro de retorno

Resposta:

* Espaço PA Espaço GS01 Espaço BAUD Espaço 1 Espaço 0 Retorno de carroça Falhado

* Espaço PA Espaço GS01 Espaço BAUD Espaço 1 Espaço 1 Carro regresso bem sucedido

Nota: O conteúdo dos caracteres sublinhados é de 1-115200bps, 2-230400bps e 3-460800bps, que são opcionais.

4 Restaurar as configurações de fábrica

A restauração das configurações de fábrica envolve definir a cena de trabalho, o formato do quadro, a taxa de baud, a declinação magnética e a calibração do campo magnético para valores padrão.

Enviar: * PA espaço GS01 espaço RESET carro de retorno

Resposta:

* Espaço PA Espaço GS01 Espaço RESET Espaço 0 Retorno de carroça Falhado

* Espaço PA Espaço GS01 Espaço RESET Espaço 1 regresso de carroça com êxito

5 Definir o ângulo de declinação magnética

A declinação magnética padrão é 0, com o norte magnético positivo a leste e o oeste magnético negativo.

Enviar: * Espaço PA Espaço GS01 MDEC Espaço +/- XX.XX

Resposta:

* Espaço PA Espaço GS01 MDEC Espaço 0 Retorno de carroça Falhado

* Espaço PA Espaço GS01 MDEC Espaço 1 retorno de carroça com sucesso

Observação: se o ângulo de declinação magnética for -2,5 graus, a corda de sublinhação é -02.50; se o ângulo de declinação magnética for +1,5 graus, a corda sublinhada é +01.50.

6 Calibração do campo magnético

No funcionamento dos sensores magnéticos, é inevitável que a TI seja afectada pela interferência dos campos electromagnéticos circundantes.que podem conduzir a graus variados de desvio e deformação do eixo XYZ, a intensidade do campo magnético medida pelo sensor magnéticoA calibração do campo magnético é para compensar as interferências magnéticas suaves e duras através do aprendizado algorítmico do ambiente do campo magnético circundante.Recomendamos vivamente que a calibração do campo magnético seja implementada após cada instalação e após alterações no ambiente do campo magnético..

Quando se realiza a calibração do campo magnético, as substâncias interferentes circundantes devem permanecer inalteradas (ou seja,A posição relativa do produto é determinada pelo número de vezes em que o produto gira com o produto (por exemplo, durante o processo de rotação doA calibração exige que o operador não tenha telefones celulares, cartões magnéticos, chaves, ou dispositivos metálicos ou movidos que possam afetar o campo eletromagnético em seu corpo.

Atenção: A operação de calibração do campo magnético só pode ter um efeito de compensação Dentro da gama de interferências limitada.A faixa do sensor magnético é aproximadamente entre mais e menos 1 Gauss, que é aproximadamente o dobro do campo geomagnético no hemisfério norte. Se o valor de interferência do campo magnético exceder mais ou menos 0,5 Gauss, o magnetômetro pode atingir estado de saturação,que prejudique o efeito de compensação. Quando a calibração falhar, a TI indica que o problema ocorreu.

Calibração 2D

Nota: Quando o produto não pode girar em 3D, pode utilizar-se a calibração 2D. Recomenda-se que o ângulo de inclinação real do produto seja inferior a 5 graus.A calibração 2D pode ser concluída através da interface ou porta serial emitindo comandos.

1. Iniciar a calibração: Antes da calibração do utilizador, enviar

Enviar: * PA espaço GS01 espaço MCAL espaço START retorno carro

Resposta:

* Espaço PA Espaço GS01 Espaço MCAL Espaço START 0 Retorno de carroça Falhado

* Espaço PA Espaço GS01 Espaço MCAL Espaço START Espaço 1 regresso de carruagem com sucesso

2 Parar calibração: iniciar rotação horizontal por mais de 2 voltas, e enviar após a conclusão

Enviar: * PA espaço GS01 espaço MCAL espaço END retorno de carro

Resposta:

* Espaço PA Espaço GS01 Espaço MCAL Espaço 0 Retorno de carroça Falhado

* Espaço PA Espaço GS01 Espaço MCAL Espaço 1 Espaço X: x.xx Espaço Y: y.yy Retorno do carro com sucesso

Nota: A devolução de resultados de calibração de 0,90-1 indica bons resultados de calibração, enquanto que > 1,1 ou < 0,9 indica resultados de calibração pobres.

3. Salvar os resultados da calibração: Após a calibração do utilizador, decidir se deve salvar com base nos resultados da calibração.

Enviar: * PA espaço GS01 espaço MCAL espaço SAVE retorno carro

Resposta:

* Espaço PA Espaço GS01 Espaço MCAL Espaço SAVE Espaço 0 Retorno de carroça Falhado

* Espaço PA Espaço GS01 Espaço MCAL Espaço SAVE Espaço 1 Retorno de carroça com sucesso

4. Resultados claros de calibração: Após a calibração, o utilizador decide se quer ou não limpar com base nos resultados da calibração.

Enviar: * PA espaço GS01 espaço MCAL espaço CLEAR retorno carro

Resposta:

* Espaço PA Espaço GS01 Espaço MCAL Espaço CLEAR 0 retorno de carroça Falhado

* Espaço PA Espaço GS01 Espaço MCAL Espaço CLEAR Espaço 1

AAplicações

Veículos aéreos em miniatura

• Drones de entrega

• Drones de vídeo

• UAVs agrícolas

Máquinas

• Satcom em movimento (SotM)

• Máquinas de construção

• Monitorização dos navios

Robótica

• Agricultura autónoma

• Automatização de armazéns

• Braços robóticos

Outras aplicações

• Dispositivos portáteis

• Navegação pedonal

• VR/AR e HMD

•Ajuda à navegação
