KSULR-100 Universal LORA RTU
Manual de instruções
1.Introdução
KSULR-100 universal LORA RTU é uma caixa de aquisição de dados de sensor multifuncional lançada por nossa empresa para indústria inteligente, agricultura inteligente e comunidade inteligente. Ela adota o protocolo padrão LoRaWAN, tem SPI, UART, ADC, GPIO, I2C e outras interfaces de comunicação e múltiplas interfaces de entrada, e a configuração é flexível. A melhor escolha para resolver a fragmentação do aplicativo LoRa iot é conectar diferentes sensores de forma conveniente e rápida, encurtar o ciclo de encaixe do sensor e o custo de pesquisa e desenvolvimento, e realizar rapidamente a rede e a escala dos sensores. O módulo sem fio integrado usa a rede para fornecer aos usuários transmissão de dados sem fio de longa distância e baixo consumo de energia, e envia todos os dados de status dos sensores para o servidor de gerenciamento de segundo plano da nuvem em tempo real para realizar a análise estatística de dados da plataforma de nuvem inteligente.

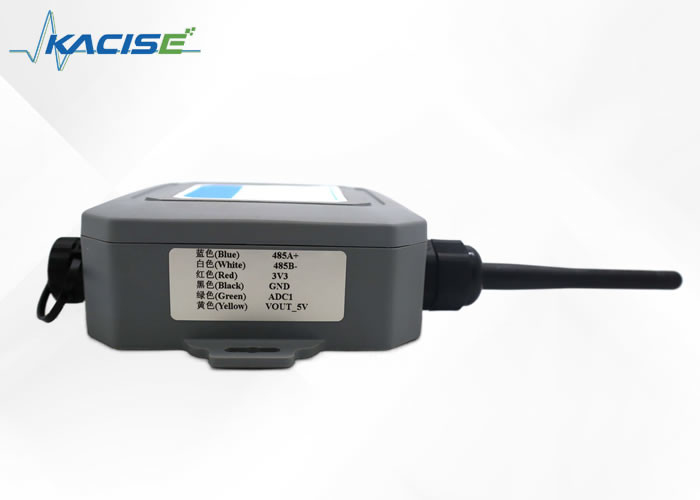

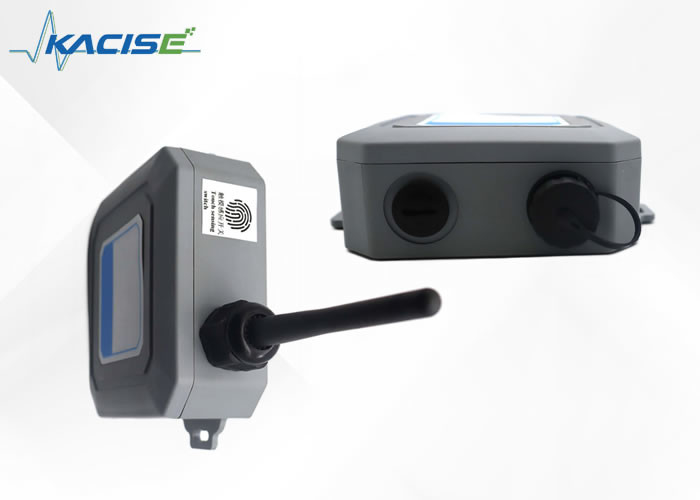

2.Imagem
3.Recurso
- Suporte ao protocolo padrão LoRaWAN;
- Suporta uma variedade de bandas de frequência no país e no exterior, como: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 /CT850;
- Interfaces de comunicação integradas SPI, UART, ADC, GPIO, I2C e outras podem ser amplamente conectadas a uma variedade de tipos de sensores;
- Ele adota um design de baixo consumo de energia e fornece dois modos de fonte de alimentação externa e fonte de alimentação por bateria para seleção;
- O modo de alimentação da bateria adota bateria de grande capacidade de 19000mAH;
- Suporta uma variedade de saídas de tensão, como: 3,3 V, 5 V, 9 V, 12 V, etc;
- Suporta configuração de parâmetros com e sem fio e atualização de firmware; Suporta configuração remota;
- Suporte para alarme de bateria fraca;
- Suporte a relatórios de pacotes de heartbeat, o intervalo de heartbeat pode ser configurado;
- Faixa de temperatura industrial -40°C~+80°C.
4.aplicar
A série KSULR-100 universal LORA RTU é usada para coletar os valores de vários sensores no ponto de instalação e carregar os dados em tempo real para a plataforma de gerenciamento centralizado por meio do módulo de transmissão sem fio integrado, o que é conveniente para os usuários para gerenciamento centralizado inteligente, instalação simples e manutenção conveniente. Pode ser flexível no poste, poste de lâmpada, construção dentro e fora da parede, telhado do poste, instalação de forma de suspensão de parede. É adequado para monitorar sensores em plantas de atracação, armazéns, estufas agrícolas, salas de informática, hidrologia e outros cenários (por exemplo, sensor de pressão de água, sensor de nível de líquido, sensor de fluxo de líquido, sensor de imersão em água, sensor de temperatura, sensor de umidade, sensor de luz, PM2.5, sensor de ângulo, sensor de velocidade do vento, etc.), obtenha acesso unificado, coleta de dados unificada e capacidade de expansão flexível.
5.Parâmetros técnicos
| projeto |
Indicadores de desempenho |
| Desempenho sem fio |
Taxa de transferência de dados |
300 bps ～ 5,4 Kbps |
| Frequência de operação |
CN470~510MHz |
| UE863~870MHz |
| EUA 902~928MHz |
| AS923~925MHz |
| AU915~928MHz |
| CT850MHz |
| Potência máxima de transmissão |
19dBm |
| Orçamento máximo de link |
167 dB |
| Sensibilidade máxima de recepção |
-140dBm(SF=12) |
| Antena LoRa |
Antena omnidirecional externa |
| Interface de comunicação |
UART, SPI, I2C, GPIO, ADC, RS485 |
| Ambiente de trabalho |
Temperatura de operação |
-40℃～+85℃ |
| Umidade operacional |
10%~95%RH (sem condensação) |
| Fonte de energia |
Modo de fornecimento de energia |
Entrada DC 5~24V e bateria integrada (opcional). |
| Capacidade da bateria |
3,6 V/19000mAH |
| poder |
Corrente do sono |
≤6uA |
| Transmitir corrente |
≤125mA |
| Receber corrente |
≤16mA |
6.Configurações de parâmetros
Os parâmetros podem ser definidos sob demanda de acordo com as instruções de fábrica e podem ser usados após receber o redirecionamento da estação base LoRaWAN
6.1KSULR-100 Em geral LORA RTU configuração de parâmetros
KSULR-100 universal LORA RTU é conectado para definir parâmetros através do cabo USB-TTL (adquirido por você). Após remover o plugue macio na parte traseira da caixa de aquisição com uma pinça e remover o parafuso, o invólucro é aberto e conectado conforme mostrado (RXD e TXD se cruzam, ou seja, RXD do cabo USB-TTL é conectado ao TXD da caixa de aquisição, TXD é conectado ao RXD da caixa de aquisição e TXD é conectado ao RXD da caixa de aquisição. O VCC é curto-circuitado ao 3V3 com o capacitor de curto-circuito e o GND é conectado ao GND da caixa de aquisição)
6.1.1 Habilitar função 485 da placa-mãe
abra a ferramenta de configuração do sensorbox > Selecione o com correspondente > Taxa de transmissão 9600 > Clique em Abrir para abrir a porta serial > Clique em AN201 > Seleção de função > Insira c na caixa após AT+FUNMODE= e clique em AT+FUNMODE= OK aparece no canto inferior esquerdo para indicar a conclusão
6.1.2 Modificar a taxa de transmissão da interface de comunicação do sensor
Clique na caixa após UART>AT+UART1CFG, digite 9600> e então selecione 8n1. Clique em OK abaixo de AT+UART1CFG para indicar conclusão
6.2Defina os parâmetros de consulta do sensor e o tempo de consulta
(O padrão de fábrica é coletar dados a cada 30 minutos, e o aumento na frequência de consulta aumentará o consumo de energia).
Clique em AN201> Clique em RS485> Clique em AT+TRANS485MODE= triângulo invertido traseiro selecionar polling> clique em AT+TRANS485MODE= definir parâmetros, ok> Insira 1800 na caixa após AT+SAMPLEDATATIM= > Clique em AT+SAMPLEDATATIM= Definir parâmetros, ok> Insira 8 na caixa após AT+REQDATA= > Insira 0103010000030437 na caixa após 8> Clique em AT+REQDATA= definir parâmetros, ok> AT+RESPONSETIM= inserir 10000 na caixa após AT+RESPONSETIM= (Tempo de fornecimento de energia para o sensor durante cada consulta, muito curto pode levar à falha na obtenção de dados corretos)> Clique em AT+ responsetim = definir parâmetros, ok> clique em AT+REBOOT aparece no canto inferior esquerdo. Após a campainha soar três vezes, significa que a rede foi inserida com sucesso e os dados podem ser visualizados em segundo plano.
6.3 Redirecionar o LoRaWAN estação base
Para que os pacotes da estação base LoRaWAN sejam enviados ao servidor LoRa especificado, é necessário configurar o endereço do servidor para a estação base.
Abra o navegador Chrome, insira o IP da estação base LoRaWAN (192.168.10.99 para este exemplo), depois insira o nome de usuário e a senha (nome de usuário = convidado, senha = rimelink para este exemplo) e entre na página de configuração da web, conforme mostrado abaixo.
Em seguida, clique em LoRaWAN Server Configuration > Server Address > insira o IP (lorawan.timeddd.com /b19>) > OK. Conforme mostrado na figura abaixo
6.4Faça login no plano de fundo para visualizar os dados
Acesse http://lorawan.timeddd.com/unit/ULogin.aspx,
número da conta: 19240527
senha: admin @ 666666
Após o login, clique na opção de dados do dispositivo de ID correspondente para visualizar os dados correspondentes e a configuração de fábrica para enviar dados a cada 30 minutos
A localização do ID é mostrada na figura
Os dados obtidos são os seguintes (em hexadecimal), a unidade de distância é 0,1 mm abaixo de 6 m, a unidade de alcance é mm acima de 6 m e a unidade de temperatura é ° C. O 90º byte é o valor do nível do líquido e o 11º byte é o valor da temperatura. Neste caso, o valor do nível do líquido é 08E3, a unidade é mm e o valor da temperatura é 001B. Quando convertido em número decimal, o sensor mede o nível do líquido para 2275 mm e a temperatura para 27℃.
7.KSULR-100UniversalLORA RTUestá conectado ao sensor
KSULR-100 universal LORA RTU são todos 485 de saída, que podem ser conectados à etiqueta no sensor de acordo com a caixa de aquisição.
7.1Instalação
7.1.1 Precauções
Para evitar danos ao equipamento causados por instalação e construção inadequadas, siga as seguintes precauções:
- A instalação do equipamento só pode ser realizada por pessoal profissional ou representantes de engenharia autorizados;
- Para garantir a segurança pessoal do pessoal da construção, utilize ferramentas de instalação profissionais e qualificadas;
- O local de instalação do equipamento deve ser longe de fogo, campos elétricos fortes e outros ambientes, caso contrário, poderá causar danos ao equipamento;
- É proibida a instalação do equipamento em ambiente de alta vibração;
- A instalação do equipamento ao ar livre precisa instalar um tanque à prova d'água;
- A empresa reserva-se o direito final de interpretar as precauções de instalação.
7.1.2Prepare a ferramenta de instalação
Ferramentas de instalação não são fornecidas para instalação do equipamento. Por favor, prepare as seguintes ferramentas de instalação de acordo com o ambiente de instalação real
7.1.3Instalação interna de equipamentos
Instalação na parede
Primeiro, coloque a caixa multifuncional plana na posição de instalação da parede e use um marcador para marcar o furo de instalação. Em segundo lugar, a furadeira de percussão (a broca é de 8 mm) é usada para fazer furos na posição de marcação da parede e a luva de borracha é colocada no furo novamente. O martelo é usado para bater na luva de borracha, de modo que a luva de borracha fique toda dentro do furo de instalação. Finalmente, o parafuso com um espaçador é usado para fixar a caixa multifuncional na parede.
Método de montagem em poste
Primeiro, use os parafusos de fixação para fixar o painel traseiro na parte traseira da caixa multifuncional e, em segundo lugar, use o bastidor para passar pelo orifício do painel traseiro na parte traseira da caixa multifuncional; enrole o bastidor ao redor do poste novamente e, por fim, use uma pequena chave de fenda para travar o bastidor firmemente e a instalação estará concluída.
7.1.4Instalação de equipamentos ao ar livre
Descrição do formato de comunicação de dados
| Fport |
PARA CIMA/PARA BAIXO |
Carga útil |
|
|
Descrição/Comentários |
| Tipo de sensor |
Tipo de quadro |
formato de dados |
| 43 |
ACIMA |
0x04 |
0x01 |
ADC |
3 bytes:
O primeiro byte é a voltagem da bateria, o bit mais alto é 0 para voltagem normal, 1 para baixa voltagem, os 7 bits mais baixos para o valor da voltagem, o valor real precisa ser dividido por 10, como 0x21 para 3,3 V, voltagem normal, 0x9F para 3,1 V, baixa voltagem;
Os 2-3 bytes de dados ADC ocupam 2 bytes e o valor relatado deve ser dividido por 1000, como 0xce4 para 3,3 V
|
| 43 |
ACIMA |
0x04 |
0x02 |
CII |
N+1 bytes:
O primeiro byte é a voltagem da bateria, o bit mais alto é 0 para voltagem normal, 1 para baixa voltagem, os 7 bits mais baixos para o valor da voltagem, o valor real precisa ser dividido por 10, como 0x21 para 3,3 V, voltagem normal, 0x9F para 3,1 V, baixa voltagem;
Dados IIC de 2-N+1 bytes
N bytes são iguais ao número de registradores de leitura configurados
|
| 43 |
ACIMA |
0x04 |
0x03 |
RS485 |
N+1 bytes
O primeiro byte é a voltagem da bateria, o bit mais alto é 0 para voltagem normal, 1 para baixa voltagem, os 7 bits mais baixos para o valor da voltagem, o valor real precisa ser dividido por 10, como 0x21 para 3,3 V, voltagem normal, 0x9F para 3,1 V, baixa voltagem;
Os dados RS485 de 2-N+1 bytes são consistentes com os dados enviados ao dispositivo pelo sensor
|
| 43 |
ACIMA |
0x04 |
0x04 |
temperatura |
3 bytes:
O primeiro byte é a voltagem da bateria, o bit mais alto é 0 para voltagem normal, 1 para baixa voltagem, os 7 bits mais baixos para o valor da voltagem, o valor real precisa ser dividido por 10, como 0x21 para 3,3 V, voltagem normal, 0x9F para 3,1 V, baixa voltagem;
Dados de temperatura de 2-3 bytes
O bit mais alto dos dois bytes, 0: normal, 1: alarme; O inteiro assinado de 15 bits mais baixo, o byte mais alto primeiro, o valor real deve ser dividido por 100, (por exemplo, 97E6 indica alarme, a temperatura é 61,18 ° C, ou 6FED indica nenhum alarme. A temperatura é -41,15 ° C)
|
7.2Armazenamento e Transporte
1, o produto deve ser armazenado em -40℃~+80℃, umidade relativa não superior a 90%, ventilado, seco, sem gás corrosivo.
O produto é embalado em um pacote com o certificado e o manual de instruções. Colisão forte é estritamente proibida durante o transporte
7.3Termos de garantia
Usuários em estrita conformidade com as instruções, a fiação correta, instalação, manutenção do gabinete, este produto tem garantia gratuita de 1 ano.
As seguintes circunstâncias não são cobertas pela garantia:
1. Desmonte a placa de circuito e seus componentes;
2. raio ou eletricidade forte no sistema, queimou o circuito;
3. a tensão da fonte de alimentação excede o valor limite, a placa de circuito está queimada;
4. caixa elétrica água ou outros corpos estranhos;
5. Seleção incorreta, excedendo o escopo de utilização do produto;
6. Uma determinada parte do sensor ou toda a máquina está danificada ou danificada.
